Carga de papel de tamaño pequeño en la unidad de alimentación de papel PF-709
Descripción general
Abra las guías de tamaño pequeño y cargue el papel de tamaño pequeño en la unidad de alimentación de papel PF-709.
El ancho mínimo de las Guías laterales de la unidad de alimentación de papel PF-709 es 182 mm. Para cargar papel de ancho inferior al mínimo, abra las Guías de tamaño pequeño.
Sugerencias
- No abra las Guías de tamaño pequeño si va a cargar papel más ancho que el mínimo para las Guías laterales.
- Abra ambas Guías de tamaño pequeño si va a utilizar las Guías de tamaño pequeño. No cargue el papel de manera que una sola de ellas esté abierta.
Procedimiento
1
Extraiga la bandeja en la que desea reponer papel y abra el rodillo de transporte.
NOTA
- No es posible extraer la bandeja sin activar primero la alimentación de la máquina. Active el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del suministro de alimentación del sistema.
- No extraiga varias bandejas al mismo tiempo. La máquina podría caerse.
2

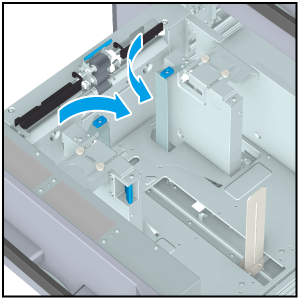

Despliegue hacia dentro cada una de las Guías de tamaño pequeño de las Guías laterales de la parte frontal y posterior.
3

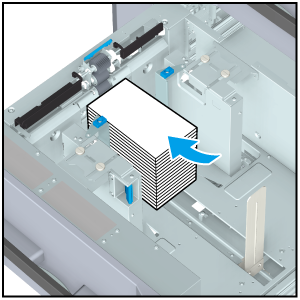

Coloque el papel con la cara de impresión hacia arriba y alineado con el lado izquierdo de la bandeja.
Cargue el papel de manera que quede alineado con el lado izquierdo de la bandeja.
NOTA
- Tenga cuidado de que el papel cargado no supere la línea de altura máxima de pila que se indica en las Guías de tamaño pequeño.
4
Mueva las guías laterales y alinee las guías de tamaño pequeño contra el papel.

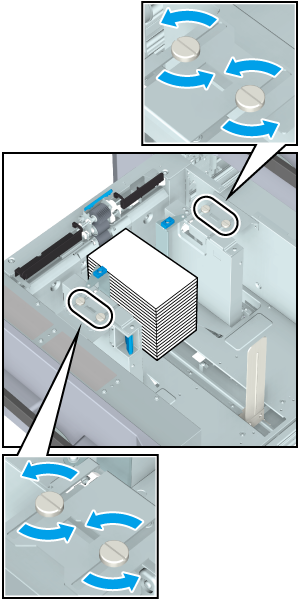

Gire los mandos de bloqueo de la guía lateral de las guías laterales hacia la izquierda para aflojarlos.
Presione hacia abajo la Palanca de liberación del bloqueo de las guías laterales en las Guías laterales de la parte frontal y coloque las Guías de tamaño pequeño enrasadas contra el papel.

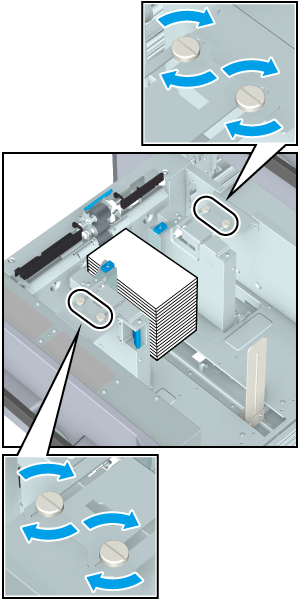

Gire los Mandos de bloqueo de la guía lateral en las Guías laterales en sentido horario y bloquee las Guías de tamaño pequeño.
5

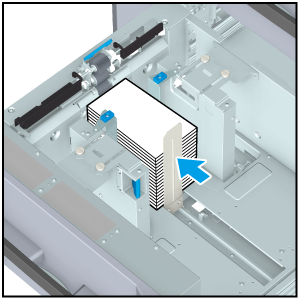

Coloque la Placa de guía posterior enrasada contra el papel.
NOTA
- Verifique que la Placa de guía posterior quede colocada firmemente contra el papel. La máquina no podrá detectar correctamente el tamaño de papel si queda un espacio entre la Placa de guía posterior y el papel, con el consiguiente atasco de papel o error en la máquina.
6
Introduzca la bandeja con firmeza hasta el fondo.
