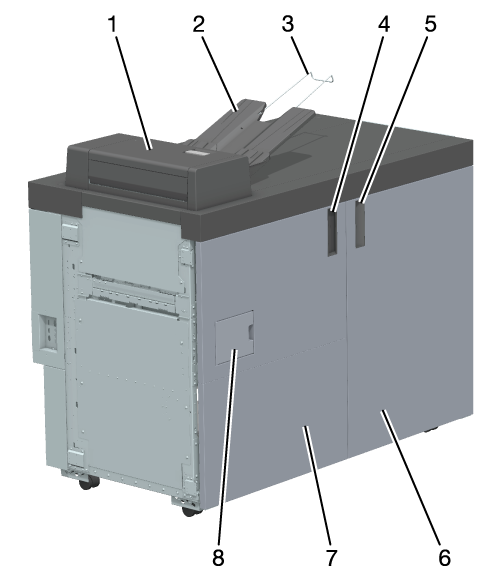

1

Obere Abdeckung

Zum Beseitigen eines Papierstaus die Abdeckung öffnen und das Papier entfernen.

2

Nebenablage

Ausgabe von beschnittenem oder gerilltem Papier oder von Papier, das nicht weiter verarbeitet wurde.

3

Verlängerung der Nebenablage

Herausziehen zum Auswerfen von langem Papier in die Nebenablage.

4

Knopf an der linken Seitenklappe der Beschnitteinheit

Wird beim Öffnen der Linken Seitenklappe der Beschnitteinheit verwendet.

5

Knopf an der rechten Seitenklappe der Beschnitteinheit

Wird beim Öffnen der Rechten Seitenklappe der Beschnitteinheit verwendet.

6

Rechte Seitenklappe der Beschnitteinheit

Diese Klappe zum Beseitigen eines Papierstaus oder zum Wechseln einer internen optionalen Komponente öffnen.

7

Linke Seitenklappe der Beschnitteinheit

Diese Klappe zum Beseitigen eines Papierstaus oder zum Wechseln einer internen optionalen Komponente öffnen.

8

Klappe der Kartenablage

Diese Klappe öffnen zum Herausziehen der Kartenablage.

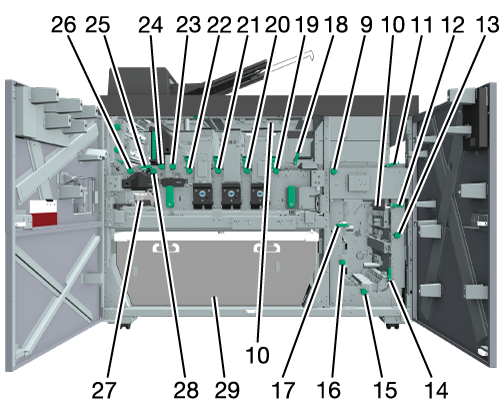

9

Knopf [TU2]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

10

Banner-Einheit MK-764 (optional) (2 Positionen)

Transportieren von Bannerpapier zur Nachbearbeitungsvorrichtung oder Wenden und Transportieren von Papier.

11

Hebel [TU1]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

12

Hebel [MK1]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

13

Knopf [MK2]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

14

Hebel [MK3]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

15

Knopf [MK4]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

16

Knopf [MK5]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

17

Hebel [MK6]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

18

Hebel [TU3]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

19

Knopf [TU8]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

20

Knopf [TU10]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

21

Knopf [TU12]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

22

Knopf [TU14]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

23

Knopf [TU15]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

24

Knopf [TU16]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

25

Hebel [TU20]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

26

Knopf [TU21]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

27

Kartenablage (Lieferumfang der Zweifachablage JS-507) (Optional)

Stapelt Blätter, die auf Kartengröße geschnitten wurden.

28

Knopf [TU17]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

29

Beschnittabfallbehälter

Herausziehen zum Entsorgen von Beschnittabfall.

30

Knopf [TU25]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

31

Beschnitteinheit TU-504/Rilleneinheit CR-103/Perforationseinheit PE-101 (optional)

Beschnitteinheit TU-504: Beschneidet den Bundsteg horizontal in Papiereinzugsrichtung.

Rilleneinheit CR-103: Bringt aufwärtskonvexe Rillen (Falzlinien) auf dem Papier an.

Perforationseinheit PE-101: Bringt eine Perforation in Papiereinzugsrichtung an.

* Nur eins der folgenden optionalen Geräte kann auf diesem System installiert werden.

32

Rilleneinheit CR-102/Perforationseinheit PE-102 (optional)

Rilleneinheit CR-102: Bringt abwärtskonvexe Rillen (Falzlinien) auf dem Papier an.

Perforationseinheit PE-102: Bringt eine Perforation in Papierquerrichtung an.

* Nur eins der folgenden optionalen Geräte kann auf diesem System installiert werden.

33

Längsschneidereinheit

Beschneidet die Oberseite und die Unterseite des Papiers in Papiereinzugsrichtung.

34

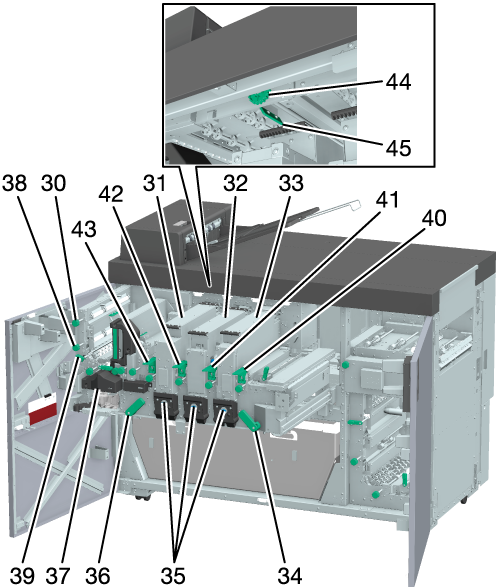

Hebel [TU4]

Hebel beim Beseitigen eines Papierstaus oder beim Ersetzen einer internen optionalen Komponente nach links umlegen und Grundplatte der Transporteinheit herausziehen.

35

Montagebügel für Optionen

Nach links drehen, um eine optionale Komponente zu entfernen.

36

Hebel [TU5]

Hebel beim Beseitigen eines Papierstaus oder beim Ersetzen einer internen optionalen Komponente nach rechts umlegen und Grundplatte der Transporteinheit herausziehen.

37

Zweifachablage JS-507 (optional)

Stapelt die auf Kartengröße zugeschnittenen Blätter und befördert sie auf die Kartenablage.

38

Knopf [TU23]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

39

Hebel [TU22]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

40

Hebel [TU7]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

41

Hebel [TU9]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

42

Hebel [TU11]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

43

Hebel [TU13]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

44

Knopf [MK8]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

45

Hebel [MK7]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

46

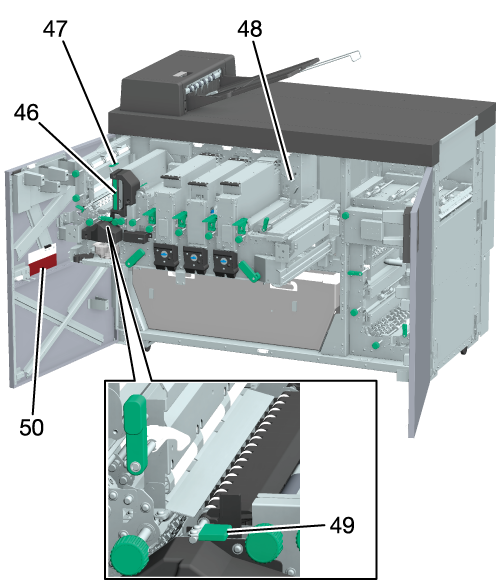

Hebel [TU18]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

47

Hebel [MK24]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

48

Verriegelungshebel [TU6]

Fixiert die herausgezogene Transporteinheit.

49

Hebel [JS1]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

50

Reinigungsplatte

Reinigt den Zeilensensor.

51

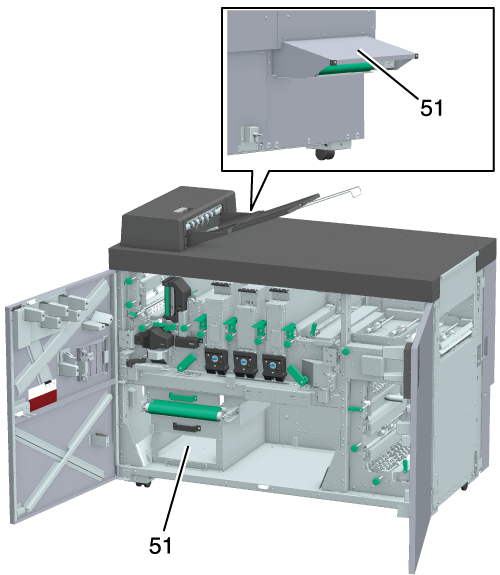

Staubbox MK-765

Führt die in der Beschnitteinheit TU-510 anfallenden Schneidabfälle nach außen ab.
