No. | Name | Beschreibung |
---|---|---|
1 | Knopf an der linken Seitenklappe des Fachs | Wird beim Öffnen der Linken Seitenklappe des Magazins verwendet. |
2 | Linke Seitenklappe des Magazins | Öffnen beim Öffnen der Rechten Seitenklappe zur Behebung von Papierstaus und zum Beseitigen von Papierstaus in den Fächern der Papiereinzugseinheit. |
3 | Oberes Fach (Fach 1) (2. Einheit: Fach 4) | Nimmt 1.080 Blätter auf* (80 g/m2/21 lb Bond). *: Bannerpapier: 750 Blätter |
4 | Mittleres Fach (Fach 2) (2. Einheit: Fach 5) | Nimmt 1.080 Blätter auf* (80 g/m2/21 lb Bond). *: Bannerpapier: 750 Blätter |
5 | Unteres Fach (Fach 6) (2. Einheit: Fach 6) | Nimmt 1.540 Blätter auf* (80 g/m2/21 lb Bond). *: Bannerpapier: 800 Blätter |
6 | Luftdüsen-Sichtfenster | Bei der Justage der Luftmenge im Mittleren Fach oder im Unteren Fach können Sie das Einzugsverhalten des Papiers durch dieses Fenster überprüfen. Eine Überprüfung über das Obere Fach ist nicht möglich. |
7 | Fachgriff | Griff zum Herausziehen des Fachs halten und ziehen. |
8 | Hebel [PF1] | Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen. |
9 | Hebel [PF2] | Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen. |
10 | Hebel [PF3] | Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen. |
11 | Hebel [PF4] | Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen. |
12 | Seitliche Luftdüse | Bläst Luft ein, um das Papier zum Schweben zu bringen und damit zu verhindern, dass mehrere Blätter gleichzeitig eingezogen werden. |
13 | Befestigungshebel der Papierhalteplatte (4 Positionen) | Von der Fixposition in Abhängigkeit von den Parametern des Zielpapiers nach rechts schieben. |
14 | Arretierungsknöpfe der seitlichen Führung (4 Positionen) | Drehen zum Verschieben oder Fixieren der Seitlichen Führungen. |
15 | Seitliche Führungen (links) (2 Positionen) | Richten Sie diese Führung an beiden Seiten des eingelegten Papiers aus. |
16 | Seitliche Führungen (rechts) (2 Positionen) | Richten Sie diese Führung an beiden Seiten des eingelegten Papiers aus. |
17 | Hintere Führungsplatte | Richten Sie diese Führung an der Hinterkante des eingelegten Papiers aus. |
18 | Entriegelungshebel der Hinterkantenführung | Beim Verschieben der Hinteren Führungsplatte Hebel auf der linken Seite zum Entriegeln drücken. |
19 | Papierformatanzeige | Überprüfen Sie die Position der Seitlichen Führungen anhand der Skala. |
20 | Kantenluftdüse | Bläst Luft ein, um die Papierseiten zu trennen. |
21 | Positionsverstellungshebel des Sensors für das obere Limit | Wenn der Hebel angehoben wird, kann die Einzugsleistung sinken, weshalb er nicht von der festen Position an der Unterseite bewegt (verschoben) werden sollte. |
22 | Fixierknopf der Bodenplatte | Im Uhrzeigersinn drehen und nach vorne schieben und Bodenplatte in höchste Position stellen. |
23 | Entriegelungshebel der Seitenführung | Beim Verschieben der Seitlichen Führungen Hebel an der Rückseite zum Entriegeln drücken. |

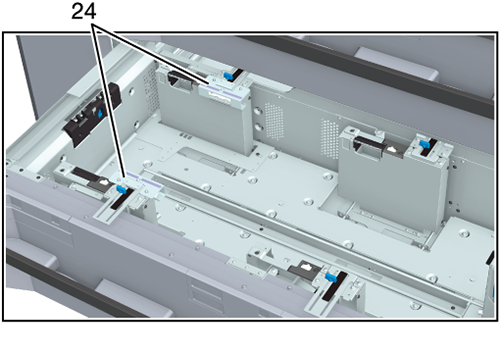

24 | Seitliche Hilfsführungen (2 Positionen) | Beim Einlegen von Registerpapier an den Seitlichen Führungen anbringen. |
Name | Papiereinzugseinheit PF-812 |
Typ | 3-stufige Großraum-Papiereinzugseinheit |
Papierformat | Standard: SRA3 w, A3 w, B4 w, SRA4 w, A4 w/v, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 8K w Benutzerdefiniert: Quer 100 mm bis 330,2 mm, Längs 210 mm bis 1.300 mm*1*2/Quer 3,94" bis 13", Längs 8,27" bis 51,18"*1 *2 Registerpapier*3: A4T v, 8,5 e 11T v Umschläge: Quer 210 mm bis 245 mm, längs 210 mm bis 375 mm / Quer 8,27" bis 9,65", längs 8,27" bis 14,76" *1: Papier mit einem Maß von quer 100 mm bis 209,9 mm und längs 900,1 mm bis 1.300 mm/quer 3,94" bis 8,26" und längs 35,44" bis 51,18" kann nur eingelegt werden, wenn die Mehrfach-Stapelblattanlage MB-511 und die Bannerfach-Einheit MK-760 installiert sind. *2: Für Papier mit einem Maß von längs 487,7 mm / 19,2" oder weniger wird kein Faktor von 1:2 oder mehr empfohlen. *3: Beim Einlegen von Registerpapier an den Seitliche Hilfsführungen anbringen. Papier der Serie B wird standardmäßig auf das JIS- oder ISO-Standardformat gesetzt. Diese Einstellung variiert in Abhängigkeit von der Region, in der das System ausgeliefert wird. Wenden Sie sich bei Fragen zum Wechseln zwischen JIS und ISO an Ihren Servicebeauftragten. Die erkennbaren festen Formate können geändert werden. Darüber hinaus kann die Verwendung des K-Formats im Bildschirm [Bedienerprogramm] ausgewählt werden. Dadurch ist auch die Erkennung des K-Formats möglich. Ausführliche Informationen finden Sie hier: [K-Format]. |
Papiertyp | Normal, Fein, Farbspezifisch, Beschichtet-G, Beschichtet-M, Registerpapier, Strukturiert*, Umschläge* *: Nur 1. Unteres Fach |
Papiergewicht | 52 g/m2 bis 450 g/m2*/14 lb Bond bis 119 lb Bond* *: Die folgenden Papierformate sind nur für 351 g/m2 bis 450 g/m2/94 lb Bond bis 119 lb Bond verfügbar. Dieses Papier kann nur in das 1. <Untere Fach eingelegt werden. Standard: SRA3 w, A3 w, 13 e 19 w, 12 e 18 w, 11 e 17 w Benutzerdefiniert: Quer 279,4 mm bis 330,2 mm, Längs 420 mm bis 487,7 mm / Quer 11" bis 13", Längs 16,54" bis 19,2" Bannerpapier (längs 487,8 mm bis 900 mm/längs 19,2" bis 35,43"): 128 g/m2 bis 300 g/m2/34 lb Bond bis 81 lb Bond |
Einzugskapazität | Oberes Fach/Mittleres Fach: 1.080 Blätter* (80 g/m2/21 lb Bond, Stapelhöhe 119,1 mm/4,69") *: Bannerpapier: 750 Blätter Unteres Fach: 1.540 Blätter* (80 g/m2/21 lb Bond, Stapelhöhe 169,4 mm/6,67") *: Bannerpapier: 800 Blätter |
Abmessungen | 1.424 mm (B) e 772 mm (T) e 1.038 mm (H)/56,06" (B) e 30,39" (T) e 40,87" (H) |
Gewicht | Ca. 324 kg / 462,97 lb |
Stromversorgung | In Japan: AC 100 V, 50/60 Hz (Versorgung über Netzkabel) Metrischer Bereich: AC 220 V bis 240 V, 50/60 Hz (Versorgung über Netzkabel) Zoll-Bereich: AC 100 V bis 127 V, 50/60 Hz (Versorgung über Netzkabel) DC 24 V, 12 V, AC 200 V bis 240 V, 50/60 Hz (Versorgung teilweise über Frontstufe.) |
Maximale Leistungsaufnahme | 650 W oder weniger (ohne optionale Trocknungsheizung HT-506) |
