1

Frontklappe der Relaiseinheit

Öffnen Sie zum Beseitigen eines Papierstaus die Klappe und entfernen Sie das Papier.

2

Hebel [RU12]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

3

Hebel [RU13]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

4

Knopf [RU14]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

5

Knopf [RU7]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

6

Hebel [RU4]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

7

Hebel [RU5]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

8

Knopf [RU6]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

9

Verlängerung der Nebenablage

Herausziehen zum Auswerfen von langem Papier in die Nebenablage.

10

Nebenablage

Wirft Papier ohne Versatz aus.

11

Obere Abdeckung

Zum Beseitigen eines Papierstaus die Abdeckung öffnen und das Papier entfernen.

12

Vorratsbehälter

Bereitstellung von Wasser für die Befeuchtung.

13

Knopf [HM1]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

14

Hebel [RU1]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

15

Hebel [RU2]

Zum Beseitigen eines Papierstaus Hebel drücken, Führung öffnen und Papier entfernen.

16

Befeuchter HM-103 (optional)

Korrigieren Sie die Welligkeit des Papiers durch eine gleichmäßige Befeuchtung der Vorder- und Rückseiten.

17

Griff [HM2]

Zum Beseitigen eines Papierstaus Griff halten und herausziehen.

18

Staupositionsanzeige

Die Position des Papierstaus wird anhand einer LED angegeben.

19

Wassersammelbehälter

Sammeln von Wasser vom Vorratsbehälter.

20

Hebel [RU8]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

21

Hebel [RU9]

Zum Beseitigen eines Papierstaus Hebel nach oben herausziehen, Führung öffnen und Papier entfernen.

22

Knopf [RU10]

Zum Beseitigen eines Papierstaus Knopf drehen, um das Papier durch die Einheit zu führen.

23

Hebel [RU11]

Zum Beseitigen eines Papierstaus Hebel halten, Führung öffnen und Papier entfernen.

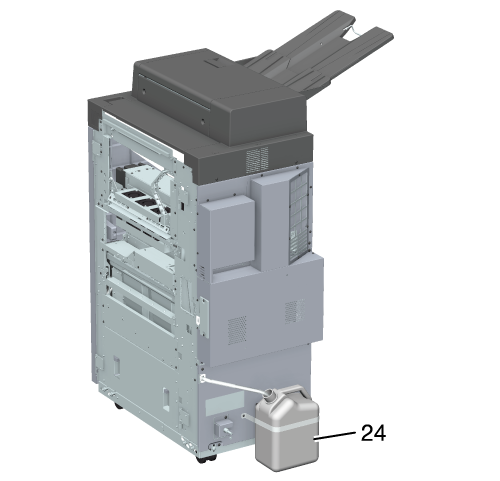

24

Schutzbehälter

Sammelt das ausgesprühte Wasser, wenn ein Problem auftritt.

Name

Relais-Einheit RU-518m

Typ

Relais-Transportvorrichtung mit Funktionen für die Kühlung und Glättung des Papiers

Funktion

Mechanische Wellungskorrektur

Korrigiert eine Papierwellung und bietet einen schnelleren Transport bei linearer Basis-Nachbearbeitungsgeschwindigkeit.

Wellungskorrektur mit Befeuchtung

Nimmt eine Befeuchtung mit dem Befeuchter HM-103 vor und bietet einen schnelleren Transport bei linearer Basis-Nachbearbeitungsgeschwindigkeit.

Kühlung und gerade Ausgabe

Kühlt das Papier und bietet einen schnelleren Transport bei linearer Basis-Nachbearbeitungsgeschwindigkeit.

Umgekehrte Ausgabe

Wendet das Papier und bietet einen schnelleren Transport bei linearer Basis-Nachbearbeitungsgeschwindigkeit.

Ausgabe in Nebenablage

Gibt Papier ohne weitere Verarbeitung in die Nebenablage aus.

Konzentrationserkennung

Misst die Konzentration der Diagrammausgabe auf Papier und nimmt Korrekturen vor.

Papierformat

Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, Postkarte w^*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 w/v, Foolscap^*2, 8K w, 16K w/v

Benutzerdefiniert:

Für gerade Ausgabe oder Ausgabe ins Nebenfach

Quer 95 mm bis 330,2 mm, längs 133 mm bis 1.300 mm/Quer 3,74" bis 13", längs 5,24" bis 51,18"

Für umgekehrte Ausgabe

Quer 95 mm bis 330,2 mm, längs 133 mm bis 487,7 mm/Quer 3,74" bis 13", längs 5,24" bis 19,2"

Gerade umgekehrt (umgekehrte Duplex-Ausgabe bei installierter Beschnitteinheit TU-510)

Quer 140 mm bis 330,2 mm, längs 143 mm bis 487,7 mm/Quer 5,51" bis 13", längs 5,63" bis 19,2"

Für Wellungskorrektur

Quer 95 mm bis 330,2 mm, längs 139 mm bis 487,7 mm/Quer 3,74" bis 13", längs 5,47" bis 19,2"

Registerpapier: A4T w/v, 8,5 e 11T w/v

• Bannerpapier (Ausgabe ins Nebenfach, wenn die Bannerausgabefach-Einheit MK-761 installiert ist)

Quer 95 mm bis 330,2 mm, längs 487,8 mm bis 1.300 mm / Quer 3,74" bis 13", längs 19,2" bis 51,18"

*1: Nur in Japan.

*2: Foolscap bezieht sich auf die Formate 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w und 8 e 13 w.

Papiertyp

Empfohlenes Papier für das System

Papiergewicht

Gerade Ausgabe, Ausgabe ins Nebenfach oder gerade umgekehrte Ausgabe (umgekehrte Duplex-Ausgabe bei installierter Beschnitteinheit TU-510): 40 g/m² bis 400 g/m²/10 lb Bond bis 106 lb Bond

Umgekehrte Ausgabe: 40 g/m² bis 350 g/m²/10 lb Bond bis 93 lb Bond

Wellungskorrektur, umgekehrte Ausgabe nach der Wellungskorrektur: 50 g/m² bis 350 g/m²/13 lb Bond bis 93 lb Bond

Kapazität des Ausgabefachs
(Nebenablage)

100 Blätter (80 g/m²/21 lb Bond, Stapelhöhe 20 mm/0,79")

*Kapazität bei Stapel mit 49 g/m²/13 lb Bond oder weniger wird nicht garantiert.

Abmessungen

410 mm (B) e 787,2 mm (T) e 1.135 mm (H)/16,14" (B) e 30,99" (T) e 44,69" (H)

*Ausgabefach, ohne Überstand. Einschließlich Kanal.

Gewicht

Ca. 95,4 kg/210,32 lb

oder hier:

Ca. 93,8 kg/206,79 lb

Stromversorgung

In Japan: AC 100 V, 50/60 Hz (Versorgung über Netzkabel)

Metrischer Bereich: AC 220 V bis 240 V, 50/60 Hz

Zoll-Bereich: AC 110 V bis 127 V, 50/60 Hz

DC 24 V, 5 V (partiell bereitgestellt über Frontstufe)

Maximale Leistungsaufnahme

712 W oder weniger (Befeuchter HM-103/einschließlich Verbindungsoptionen für nächste Stufe)
