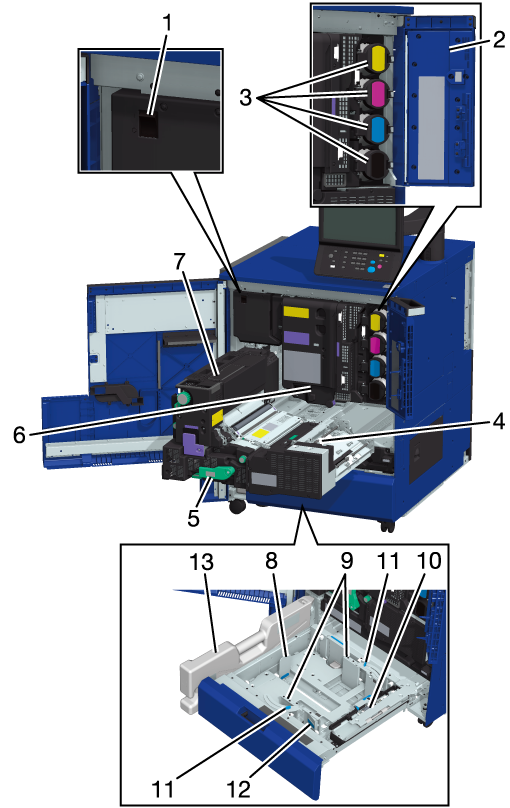

1

Hauptnetzschalter

Der Servicetechniker schaltet den Schalter AUS/EIN. Schalten Sie ihn unter normalen Bedingungen nicht aus.

2

Tonerversorgungsklappe

Öffnen zum Wechseln der Tonerflasche.

3

Tonerflaschenabdeckung (Y, M, C, K)

Beim Wechsel der Tonerflasche vor dem Öffnen entriegeln. Die Tonerflasche hat vier Farben: Gelb (Y), Magenta (M), Cyan (C) und Schwarz (K).

4

Transportfixiereinheit

Bei einem Papierstau herausziehen. Weitere Informationen über die einzelnen Hebel oder Knöpfe der Transportfixiereinheit erhalten Sie auf dem Bildschirm, der bei einem Papierstau angezeigt wird.

5

Hebel [M1]

Wenn ein Papierstau auftritt, legen Sie diesen Hebel nach links um, ziehen Sie die Transportfixiereinheit heraus und entfernen Sie dann das Papier.

6

Trommeleinheit

Dieser Teil wird vom Bild der Kopie geformt.

7

Fixiereinheit

Dieser Teil bringt das geformte Bild auf das Papier.

8

Hintere Führungsplatte

Richten Sie diese Führung an der Hinterkante des eingelegten Papiers aus.

9

Seitliche Führungen

Richten Sie diese Führung an beiden Seiten des eingelegten Papiers aus.

10

Einzugsrolle

Papier wird blattweise in das Drucksystem eingezogen.

11

Arretierungsknöpfe der seitlichen Führung (2 Positionen)

Wenn Sie die Seitlichen Führungen bewegen, drehen Sie sie gegen den Uhrzeigersinn, um sie zu lösen.

12

Entriegelungshebel der Seitenführung

Wenn Sie die Seitliche Führungen bewegen, drücken Sie den Hebel zum Entriegeln.

13

Resttonerbehälter

Resttoner wird gesammelt.
