Questa sezione descrive le precauzioni che occorre prendere quando si elimina un inceppamento carta.
Prima di eseguire la procedura di eliminazione, accertarsi di verificare tali precauzioni.
Non disattivare l'interruttore di alimentazione principale o l'interruttore di alimentazione secondaria durante la rimozione della carta inceppata. Altrimenti, i vassoi, oppure l'unità di fusione del trasporto, non possono essere estratti.
Se la carta rovinata è lasciata nell'ingresso/uscita di alimentazione del corpo principale, non è possibile ruotare la leva [M1] in basso verso destra per estrarre l'unità di fusione di convogliamento. Non ruotare mai la leva [M1] con la forza.
Quando rimuovete della carta inceppata, assicuratevi di non abbandonare pezzi di carta strappata all'interno della macchina.
Se non si riesce a estrarre lo stacker del Finisher FS-532 per rimuovere la carta inceppata, lo stacker potrebbe essere bloccato.
Allo stesso modo, potrebbe non essere possibile inserire nuovamente lo stacker nella sua posizione originale perché è bloccato.
In entrambi i casi ruotare la manopola [FS8] dello stacker. Rilascerà il blocco per consentire operazioni successive.
È possibile visualizzare un codice inceppamento nell'area dei messaggi della schermata Pos.dell'inceppam. Per ulteriori dettagli, contattate il tecnico dell'assistenza.
Cliccare su Illustraz sulla schermata Pos. dell'inceppam.
È visualizzata la schermata Illustraz.
spiegazione aggiuntivaSe sono presenti illustrazioni multiple, premere Succ per verificare la procedura di eliminazione dell'inceppamento carta.
spiegazione aggiuntivaPer tornare alla schermata Pos.dell'inceppam., premere Pos.dell'inceppam.
Seguire l'istruzione fornita sullo schermo per rimuovere la carta inceppata.
Prima di effettuare la procedura di rimozione della carta inceppata, assicurarsi di controllare le posizioni delle etichette di avvertenza all'interno della macchina. Per informazioni dettagliate, fare riferimento al libretto delle istruzioni, Informazioni sicurezza.
Una volta terminato, la schermata torna alla schermata MACCHINA.
Se viene lasciato un inceppamento, la schermata torna alla schermata Pos.dell'inceppam. con la procedure di eliminazione successiva e il messaggio sul display. Ripetere i passaggi da 1 a 2, fino a che tutti gli inceppamenti non sono stati rimossi. Una volta completate tutte le procedure per la rimozione carta, la schermata torna alla schermata MACCHINA.
Vista | Avviso e cautela sul lavoro |
---|---|
![]() |
|
In caso contrario ci si potrebbe ustionare. | |
NON toccare le parti soggette ad alta temperatura sul lato sinistro dell'unità di fusione della macchina o all'interno del coperchio nel componente di fusione. | |
Fare particolare attenzione quando si estrae l'unità di fusione di trasporto per aprire il componente di fusione. | |
![]() |
|
Ci si potrebbe ferire. | |
NON inserire le mani o le braccia tra il corpo principale e l'unità di fusione del trasporto. | |
Toccare un terminale di connessione o altri componenti elettrici può danneggiare la macchina o causare problemi imprevisti. Non cercare di fare il lavoro da soli, contattare l'addetto all'assistenza. | |
![]() |
|
Ci si potrebbe ferire con i punti pinzatrice inceppati. | |
Fare attenzione quando si eliminano gli inceppamenti di punti pinzatrice. | |
Le graffette sono molto appuntite! | |
![]() |
|
In caso contrario ci si potrebbe ustionare. | |
NON toccare l'unità del serbatoio di colla. | |
Prestare particolare attenzione quando si spinge l'unità del serbatoio di colla per riportarla nella sua sede. |
Non mettere MAI la mano sul pannello del display quando si chiude il coperchio superiore del rilegatore ad anelli.
Altrimenti, la mano potrebbe restare incastrata con conseguenti lesioni. Fare attenzione quando si chiude il coperchio superiore del rilegatore ad anelli. Quando si apre il coperchio superiore del rilegatore ad anello, accertarsi di aprirlo completamente fino a bloccarsi in posizione.
Quando il coperchio superiore o il deck bypass del rilegatore ad anelli è aperto, fare attenzione alla testa.
In caso contrario, si potrebbe restare feriti battendo la testa. Prestare particolare attenzione durante la rimozione della carta inceppata.
Quando si apre il coperchio superiore del rilegatore ad anelli, accertarsi di togliere tutti gli oggetti posizionati su di esso. Se un oggetto cade nel retro della macchina, rimuoverlo.

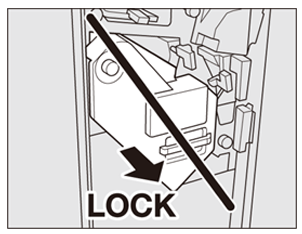

Il coperchio superiore del rilegatore ad anelli sarà bloccato quando è aperto completamente. Quando si rimuove la carta inceppata, accertarsi di bloccare il coperchio superiore in modo che non interferisca con il proprio lavoro.
Il desk bypass sarà bloccato quando è aperto completamento per raggiungere il coperchio superiore bloccato della rilegatrice ad anelli. Quando si rimuove carta rovinata, accertarsi di bloccare il deck bypass in modo che non interferisca con il lavoro.

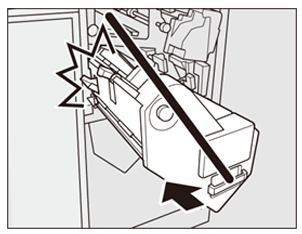

Quando si chiude il coperchio superiore o il deck bypass, accertarsi di chiuderli in modo sicuro. Altrimenti non è possibile utilizzare la macchina.
Se nei fori rimangono delle sbavature quando si utilizza la Perforatrice multipla GP-501, sarà necessario lubrificare il gruppo punzoni in uso.

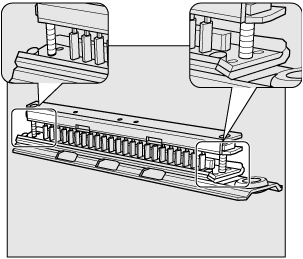

Lubrificarlo nella posizione illustrata sotto.
Non utilizzare mai dell'olio acquistato sul mercato generico. Per informazioni sull'olio da utilizzare in questa procedura, rivolgersi al proprio centro di assistenza.
Se i fori continuano a presentare sbavature anche dopo la lubrificazione, ingrassare le posizioni illustrate sotto.
Non utilizzare mai del grasso acquistato sul mercato generico. Per informazioni sul grasso da utilizzare in questa procedura, rivolgersi al proprio centro di assistenza.
