Caricamento della carta copertina per la brossura

Vassoi per la carta copertina

La carta copertina da utilizzare per la brossura può essere caricata nei seguenti vassoi.

  • Vassoio copertina della Brossuratrice PB‑503

  • Unità di alimentazione carta PF-707m

  • Unità di alimentazione carta PF-711

  • Inseritore copertina PI‑502

  • Inseritore copertina dell'Unità di piegatura FD‑503

Questa sezione descrive come caricare la carta della copertina nel vassoio copertina della Brossuratrice PB‑503.

Caricamento della carta da copertina nel vassoio di alimentazione copertine della Brossuratrice PB‑503

L'impostazione carta copertina della brossura per il vassoio copertina può essere specificata nell'Impostazione carta della schermata MACCHINA o della schermata COPIA.

  1. Estrarre il vassoio copertina.

  2. Aprire il rullo di alimentazione.

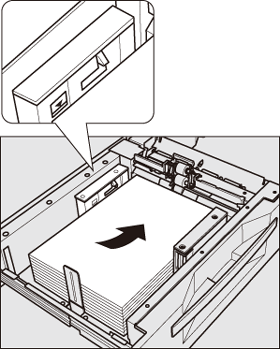

  3. Caricare la carta della copertina con il lato anteriore rivolto verso l'alto.

    Allinearla al lato del rullo di alimentazione carta.

    AVVISO

    • Non caricare oltre il limite indicato nella piastra guida laterale del vassoio. Caricare facendo attenzione la carta copertina da sistemare sotto la leva di controllo carta presso l'ugello d'aria.

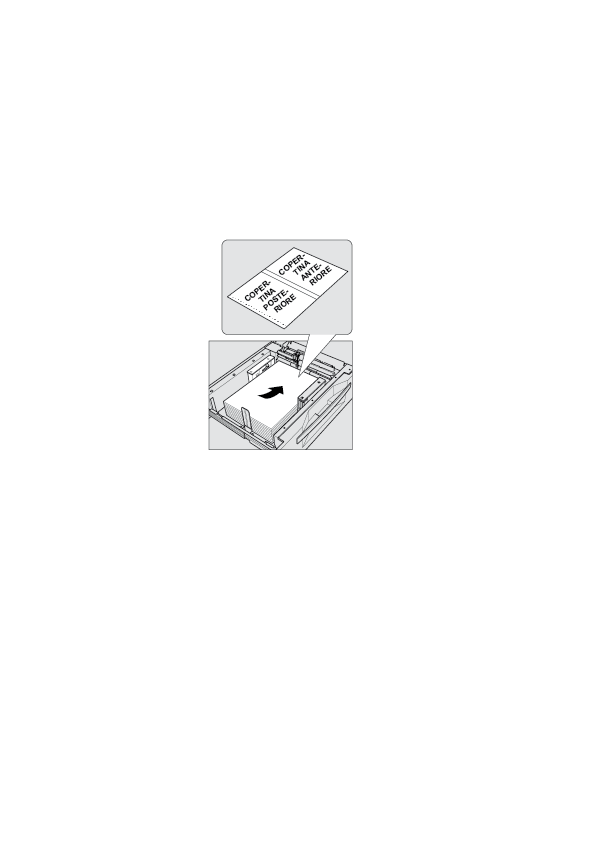

    • spiegazione aggiuntivaQuando si realizzano dei libri rilegati sul lato sinistro, caricare la copertina con il lato anteriore rivolto in alto, e con la testa situata verso il lato posteriore del vassoio. Le copertine caricate saranno rifilate sul lato sinistro quando vengono inserite nei libri.

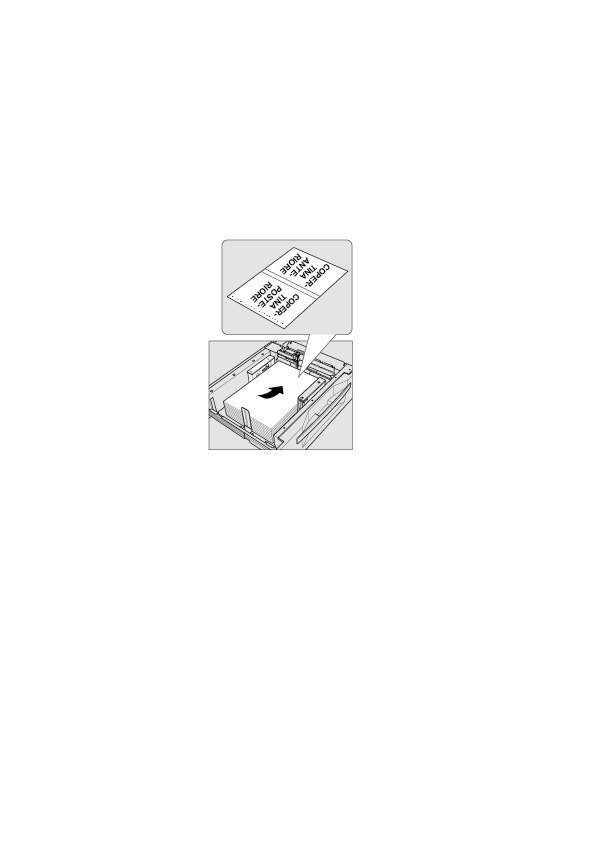

    • spiegazione aggiuntivaQuando si realizzano libri rilegati sul lato destro, caricare la copertina con il lato anteriore rivolto in alto, e con la testa situata verso il lato anteriore del vassoio. Le copertine caricate saranno rifilate sul lato sinistro quando vengono inserite nei libri.

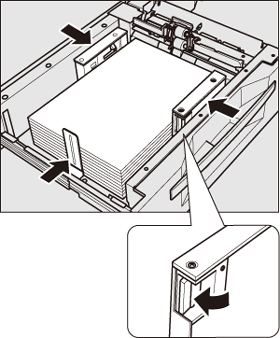

  4. Allineare le piastre guida laterali e il fermo posteriore alla carta copertina.

    • spiegazione aggiuntivaSpingendo la leva di rilascio blocco della piastra guida laterale anteriore, spostare le piastre guida laterali per allinearle alla carta copertina.

    • spiegazione aggiuntivaSuccessivamente, spostare il fermo posteriore al bordo della carta copertina.

    AVVISO

    • Accertarsi di allineare in modo sicuro la piastra guida laterale e il fermo posteriore. Altrimenti, può verificarsi un inceppamento della carta.

  5. Quando la carta è collocata correttamente, chiudere il rullo di alimentazione.

  6. Spingere il vassoio copertina verso l'interno finché si blocca nella sua sede.

    AVVISO

    • Non spingere il vassoio nella macchina con la forza. In caso contrario, possono verificarsi dei problemi alla macchina causati da urti improvvisi.
