Caricamento di carta di formato piccolo nell'Unità di alimentazione carta PF-707m/Unità di alimentazione carta PF-711
La larghezza minima tra le piastre guida laterali dell'Unità di alimentazione carta è 139,7 mm/5,5".
Aprire le guide del formato piccolo per caricare carta di formati piccoli.
AVVISO
È possibile caricare carta di formato piccolo solo nella prima Unità di alimentazione carta.
precondizioneQuando si carica carta di formato maggiore della larghezza minima tra le piastre guida laterali, non aprire le guide del formato piccolo.
precondizioneQuando vengono utilizzate, assicurarsi di aprire entrambe le guide del formato piccolo. Non aprire le guide solamente a metà per caricare la carta.
Estrarre il vassoio per caricarvi la carta.
AVVISO
I vassoi non possono essere estratti quando la macchina non è alimentata da energia elettrica. Assicurarsi di mettere l'interruttore di alimentazione secondario sulla posizione ON.
È possibile estrarre solo un vassoio per volta.

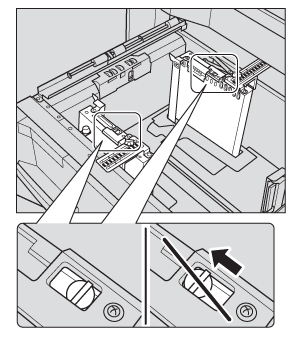

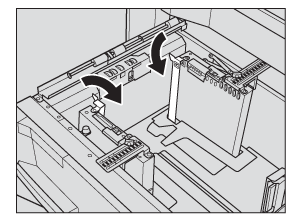

Aprire le guide del formato piccolo disponibili per ognuna delle piastre guida laterali anteriore e posteriore.
AVVISO
Lasciare le leve di fissaggio dei pannelli di controllo carta nella posizione fissa. Se le si fa scivolare, la funzionalità di alimentazione carta potrebbe diminuire.

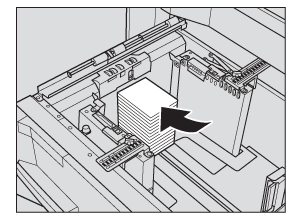

Posizionare la carta con il lato di stampa rivolto verso l'alto.
spiegazione aggiuntivaAllineare la risma di carta sul lato destro del vassoio.
AVVISO
Non caricare carta oltre al livello limite indicato sulle guide del formato piccolo.
Spostare le piastre guida laterali per allineare le guide di piccole dimensioni alla carta.

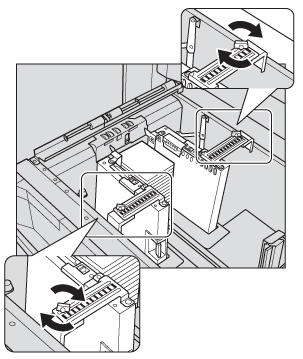

spiegazione aggiuntivaRuotare le manopole di fissaggio della guida laterale delle piastre guida laterali in senso antiorario per allentarle.
spiegazione aggiuntivaSpingendo la leva di rilascio blocco della piastra guida laterale anteriore, spostare le guide di piccole dimensioni per allinearle alla carta.

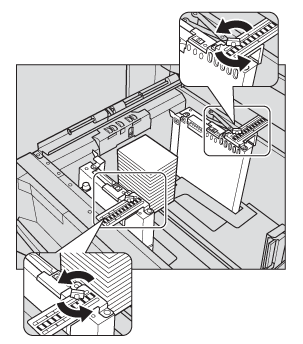

spiegazione aggiuntivaRuotare le manopole di fissaggio della guida laterale delle piastre guida laterali in senso orario per fissare le guide per formati piccoli.

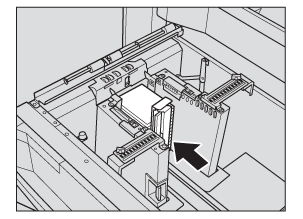

Allineare la piastra guida posteriore alla carta.
spiegazione aggiuntivaSpingendo la leva di rilascio blocco, allineare la piastra guida posteriore alla carta.
AVVISO
Non caricare carta oltre al livello limite indicato sulle guide del formato piccolo.
Accertarsi che la piastra guida posteriore sia allineata in modo sicuro alla carta. In caso di spazio tra la piastra guida posteriore e la carta, la macchina non è in grado di rilevare il formato carta corretto e potrebbero verificarsi inceppamenti carta o problemi alla macchina.
Riportare il vassoio verso l'interno finché si blocca nella sua sede.
La spia del livello carta del vassoio passa da "
" a "
" nella schermata MACCHINA e in quella COPIA.
