Caricamento della carta TAB nell'Unità di alimentazione carta PF-707m/Unità di alimentazione carta PF-711

Installazione delle guide laterali ausiliarie in un vassoio

Quando si carica carta TAB nell'Unità di alimentazione carta PF-707m o nell'Unità di alimentazione carta PF-711, installare le guide laterali ausiliarie.

È possibile installare le guide laterali ausiliarie su uno qualsiasi dei vassoi superiore, medio o inferiore.

  1. Estrarre un vassoio dell'unità di alimentazione carta da caricare con carta TAB.

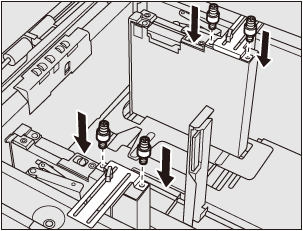

  2. Rimuovere le 4 viti (2 viti per ogni posizione) e installare invece le 4 viti di posizionamento (2 viti per ogni posizione).

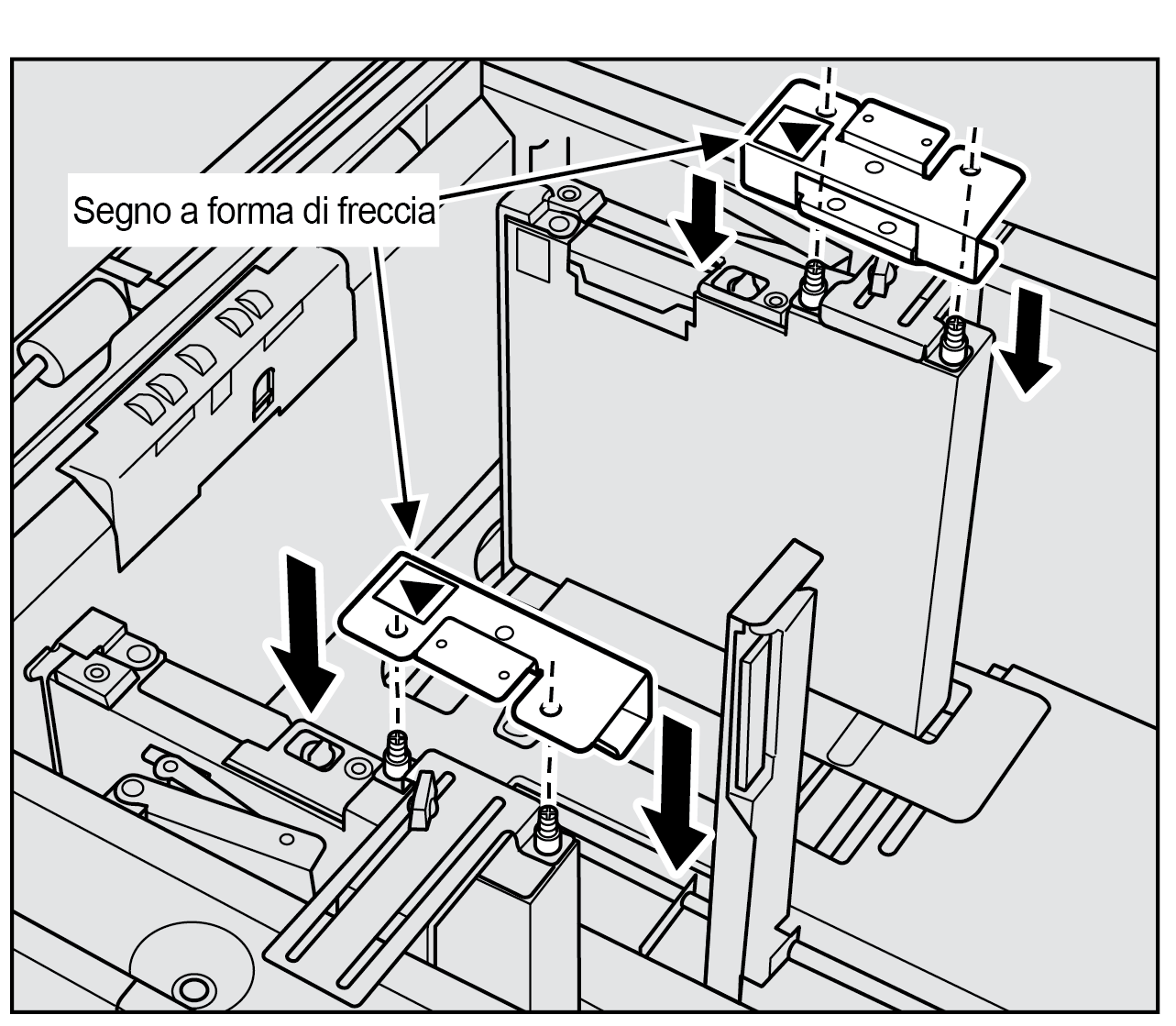

  3. Inserire le piastre guida laterali (2 pezzi) nelle viti di posizionamento sulle guide laterali ausiliarie.

    • spiegazione aggiuntivaInstallarle in modo che i contrassegni up siano nella posizione indicata qui di seguito.

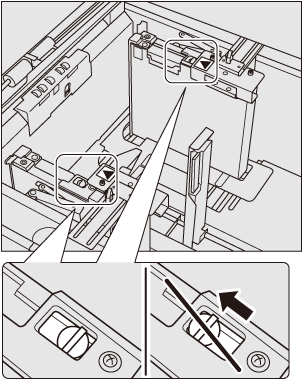

    • spiegazione aggiuntivaTenere le leve di controllo della carta (2 pezzi) nel lato della guida laterale. Non spostare verso il lato anteriore. Altrimenti, le prestazioni di alimentazione carta potrebbero diminuire.

Caricamento della carta TAB in un vassoio

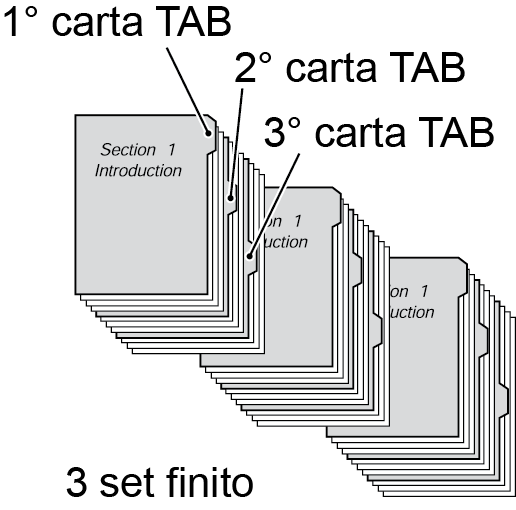

Esempio: 3 fogli di carta TAB inseriti in ognuno dei 3 set finiti (per un totale di 9 fogli di carta TAB)

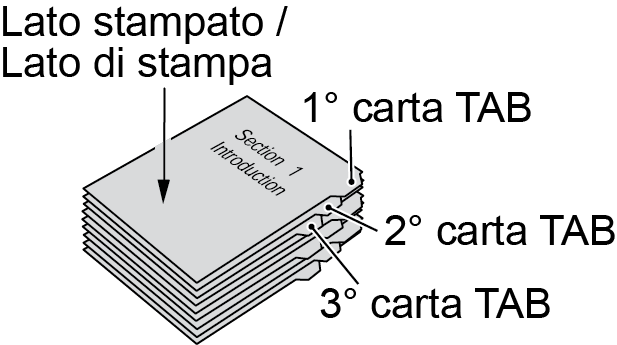

Orientamento di caricamento

Ordine di impilamento

Serie finita

  1. Estrarre il vassoio da caricare con carta TAB.

    Estrarre il vassoio specificato per il formato carta tab.

  2. Ruotare le manopole di fissaggio della guida laterale della piastra guida laterale  per allentarle.

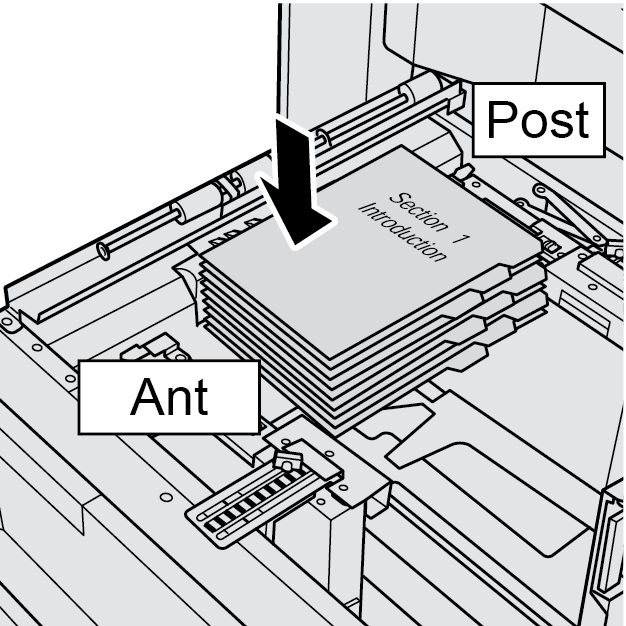

  3. Caricare carta TAB nel vassoio.

    • spiegazione aggiuntivaPosizionare la carta TAB nel vassoio unità alimentazione carta facendo riferimento all'illustrazione precedente.

    AVVISO
    • Non caricare oltre il limite indicato nella piastra guida laterale del vassoio.

  4. Allineare la piastra guida laterale al bordo della carta TAB, quindi ruotare le manopole di fissaggio della guida laterale per fissarle.

    AVVISO
    • Accertarsi che la piastra guida laterale e la piastra guida posteriore siano allineate in modo sicuro alla carta TAB. In caso di spazio di 1 mm o più o disallineamento della carta TAB, potrebbero verificarsi dei problemi di alimentazione.

  5. Allineare la piastra guida posteriore alla carta TAB.

  6. Riportare il vassoio verso l'interno finché si blocca nella sua sede.

Scarico della carta TAB non necessaria

È possibile impostare la macchina per scaricare automaticamente la carta TAB residua caricata in un vassoio per un set senza stampare.

Ad esempio, quando il vassoio è caricato con un set di 5 fogli (con 5 Tab) e si utilizzano solo 3 fogli, la macchina opera come indicato qui di seguito.

Originale

Informazioni

Uscita

Stampa su 3° carta TAB

La 4° e 5° carta TAB sono scaricate automaticamente
