Existen estos tres tipos de ajuste en función de la configuración del sistema.
Optimizador de calidad IQ-501 | Escáner (cristal de originales) | Dispositivo de ajuste |
---|---|---|
Montado | Montado | Optimizador de calidad IQ-501 |
No montado | ||
No montado | Montado | Escáner (cristal de originales) |
No montado | Colorímetro |
Cuando se dispone de Optimizador de calidad IQ-501, el ajuste se realiza automáticamente. Para imprimir gráficos, seleccione la pantalla correspondiente.
Si no se dispone de Optimizador de calidad IQ-501 ni de escáner (cristal de originales), debe utilizar un colorímetro para medir los gráficos impresos e introducir los parámetros de medida para el ajuste.
Cuando se dispone de Optimizador de calidad IQ-501:
Imprima los gráficos de balance de densidad desde la máquina y ajuste automáticamente el balance de densidad utilizando el Optimizador de calidad IQ-501.
Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.
Pulse Ajuste de calidad y Aj.auto.balan.densidad de forma consecutiva.
Pulse Modo impresión.

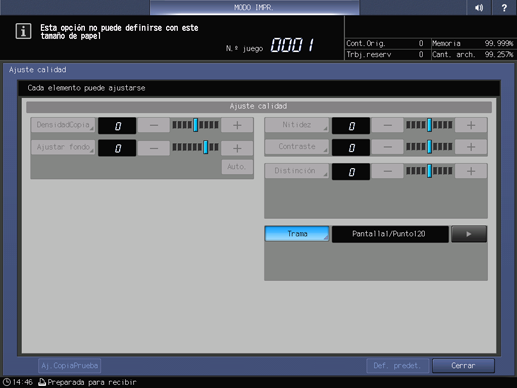

Pulse Ajuste calidad.
Pulse right en el lado derecho de Trama para visualizar la pantalla deseada.
explicación adicionalSi es necesario, puede pulsar Trama para visualizar la pantalla Trama y seleccionar cualquier trama. Seleccione una trama y, a continuación, pulse Aceptar.
explicación adicionalPulse Cerrar en la pantalla Ajuste de calidad.
Seleccione el tamaño de papel para el gráfico.
explicación adicionalCargue papel A3 short edge feed, 11 17 short edge feed, 12 18 short edge feed o SRA3 short edge feed en la bandeja, y seleccione el botón de la bandeja.
Pulse Inicio en el panel de control.

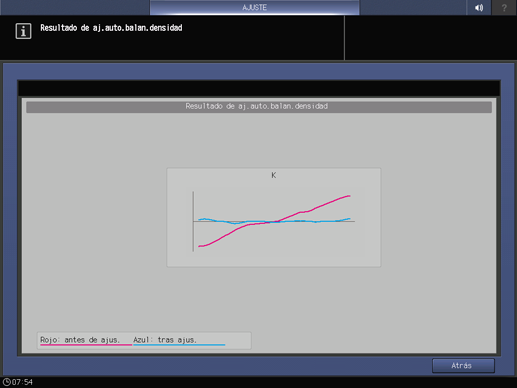

Se imprimen los gráficos y se visualiza la pantalla Resultado de aj.auto.balan.densidad.
Pulse Retorno para volver a la pantalla Menú Ajuste de calidad.
Si no se dispone de Optimizador de calidad IQ-501 (con el escáner (cristal de originales):
Imprima el gráfico de balance de densidad de la máquina para realizar la colorimetría por medio de la función de escaneado.
Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.
Pulse Ajuste de calidad y Aj.auto.balan.densidad de forma consecutiva.
Pulse Impr. gráfico.
Pulse Ajuste calidad.
Pulse right en el lado derecho de Trama para visualizar la pantalla deseada.
explicación adicionalSi es necesario, puede pulsar Trama para visualizar la pantalla Trama y seleccionar cualquier trama. Seleccione una trama y, a continuación, pulse Aceptar.
explicación adicionalPulse Cerrar en la pantalla Ajuste de calidad.
Seleccione el tamaño de papel para el gráfico.
explicación adicionalCargue papel A3 short edge feed, 11 17 short edge feed, 12 18 short edge feed o SRA3 short edge feed en la bandeja, y seleccione el botón de la bandeja.
Pulse Inicio en el panel de control.

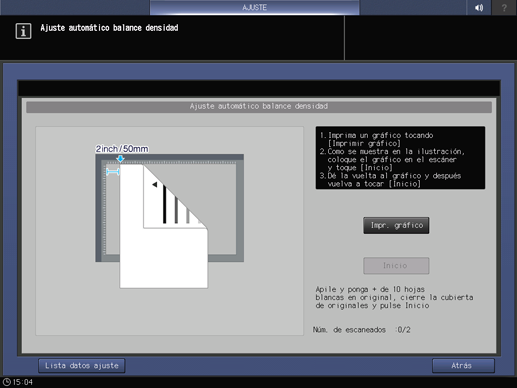

Se imprimen los gráficos y se visualiza la pantalla Ajuste automático balance densidad.

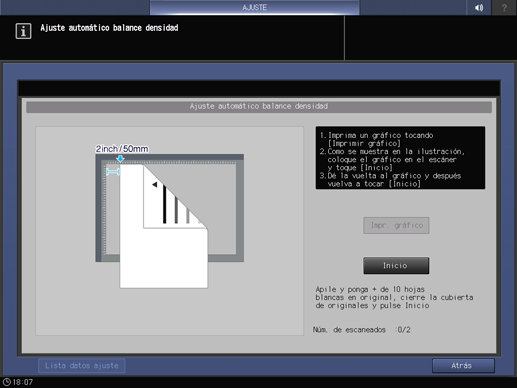

Cargue el gráfico de prueba impreso en el cristal de originales tal como se muestra en el ejemplo de la pantalla.
explicación adicionalGire la marca de la flecha del gráfico de prueba hacia atrás y, a continuación, coloque el lado impreso hacia abajo.
explicación adicionalSepare el gráfico de prueba 5 cm (2 pulgadas) de la guía de tamaño vertical y, a continuación, colóquela contra la guía de tamaño horizontal para cargar el gráfico de prueba.
explicación adicionalColoque unas 10 hojas de papel de copia blanco encima del gráfico de prueba.
explicación adicionalCierre el ADF.
Pulse Inicio en la pantalla.
Se realiza el primer escaneado.

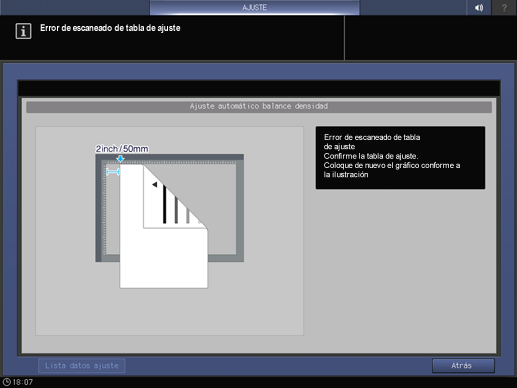

explicación adicionalSi se detecta algún error, aparece el mensaje de error que se muestra abajo. Consulte el mensaje visualizado para rectificar el error.

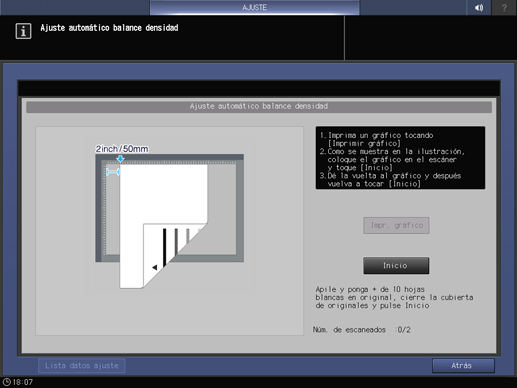

Invierta las partes superior e inferior del gráfico de prueba escaneado y, a continuación, cárguelo en el cristal de originales.
explicación adicionalGire la marca de la flecha del gráfico de prueba hacia delante y, a continuación, coloque el lado impreso hacia abajo.
explicación adicionalSepare el gráfico de prueba 5 cm (2 pulgadas) de la guía de tamaño vertical y, a continuación, colóquela contra la guía de tamaño horizontal para cargar el gráfico de prueba.
explicación adicionalColoque unas 10 hojas de papel de copia blanco encima del gráfico de prueba.
explicación adicionalCierre el ADF.
Pulse Inicio en la pantalla.
Se realiza el segundo escaneado, y se registra el valor de ajuste del balance de densidad.

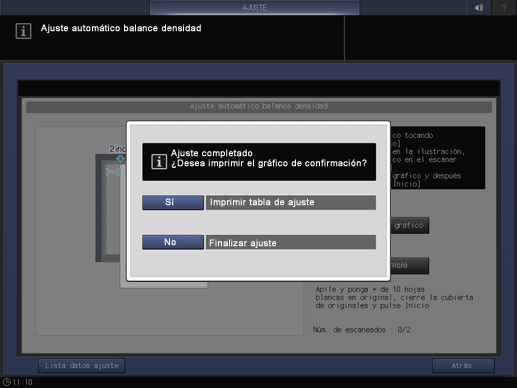

Cuando el ajuste se ha completado de forma normal, el valor de ajuste se registra automáticamente y aparece la pantalla que se muestra abajo. Seleccione si se imprime la tabla de ajuste con fines de confirmación.
explicación adicionalEl valor de ajuste se registra de acuerdo con las condiciones siguientes.
Cuando queda algún registro libre:
El valor de ajuste se registra como el número libre más bajo.
Cuando no queda ningún registro libre:
El valor de ajuste se sobrescribe con el número que cumpla las condiciones siguientes.
Si hay varios valores que cumplen las condiciones, se sobrescriben preferentemente respecto a la condición de un número bajo.
(1) El valor de ajuste de la misma pantalla, mismo tipo de papel, mismo peso y fecha anterior
(2) El valor de ajuste de la misma pantalla, mismo tipo de papel y fecha anterior
(3) El valor de ajuste de la misma pantalla y fecha anterior
(4) El valor de ajuste de la fecha más antigua
explicación adicionalSi selecciona Sí puede imprimir un gráfico de prueba.

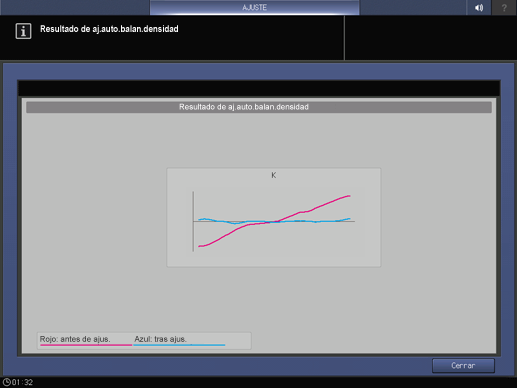

Después de imprimir el gráfico, siga el procedimiento para escanear el gráfico; los valores anteriores y posteriores al ajuste se indican con un gráfico, y se visualiza Resultado de aj.auto.balan.densidad.
explicación adicionalSi está seleccionada la opción No, aparece la pantalla de registro del valor de ajuste que se muestra abajo.
Pulse Atrás para volver a la pantalla Ajuste automático balance densidad.
Pulse Retorno para volver a la pantalla Menú Ajuste de calidad.
