Ajuste Girar/incl.

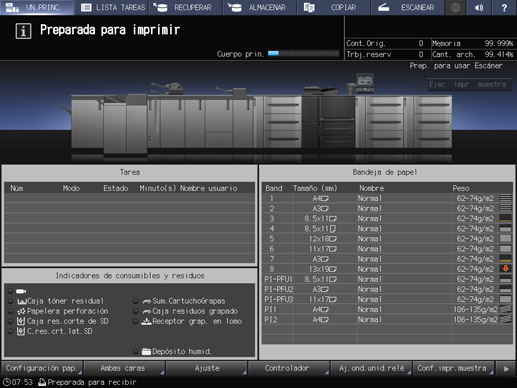

Pulse Configuración pap. en la pantalla UN.PRINC.

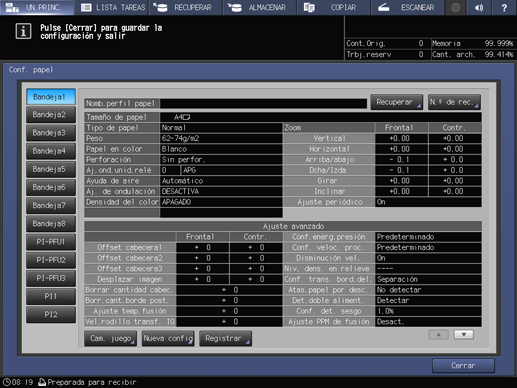

Pulse la bandeja para la que se haya realizado el ajuste de Delante.

Pulse Cam. juego.

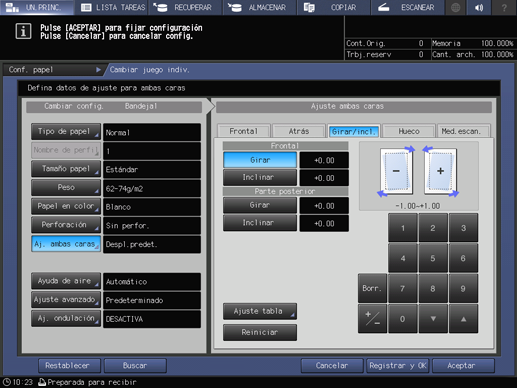

Pulse Aj. ambas caras.

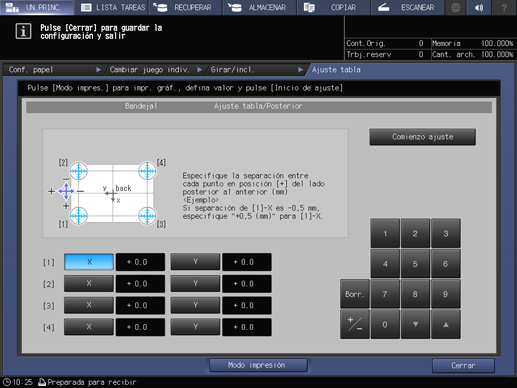

Pulse Girar / Inclinar y pulse Ajuste tabla.

Pulse Modo impresión.

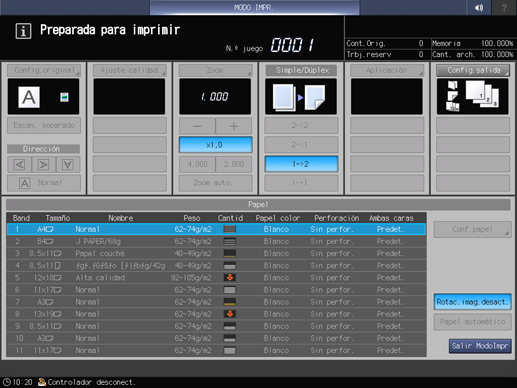

Cuando aparezca la pantalla MODO IMPR., pulse Inicio en el panel de control.

• explicación adicionalSe imprime un gráfico de pruebas. Imprima tres hojas de cada gráfico de prueba.

Pulse Salir ModoImpr.

Mida la separación entre la guía de los puntos [1] a [4] de la parte posterior (Atrás) y la guía de la parte frontal (Delante) en el segundo y tercer gráfico impreso.

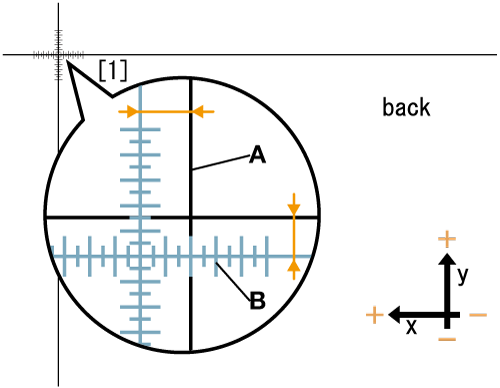

• explicación adicional"A" (guía negra) en la figura indica la parte frontal y "B" (guía azul) indica la parte posterior (en esta explicación la guía B se muestra en azul, pero se imprime en negro en el gráfico real de prueba impreso).

• explicación adicionalLa escala tiene una resolución de 0,5 mm.

• explicación adicionalMida la separación entre las posiciones de impresión en dirección horizontal (eje X) y en dirección vertical (eje Y).

• explicación adicionalPuede introducir un valor en incrementos de 0,1 mm.

• explicación adicionalPor ejemplo, si la cruz (+) del punto [1] tiene un error de alineación de 2,0 mm en el lado positivo del eje X y de 1,5 mm en el lado negativo del eje Y respecto a la parte frontal como se muestra en la figura, debe mover la línea azul de la parte posterior 2,0 mm hacia el lado negativo en el eje X y 1,5 mm hacia el lado positivo en el eje Y.

• explicación adicionalNo olvide anotar los valores de medición.

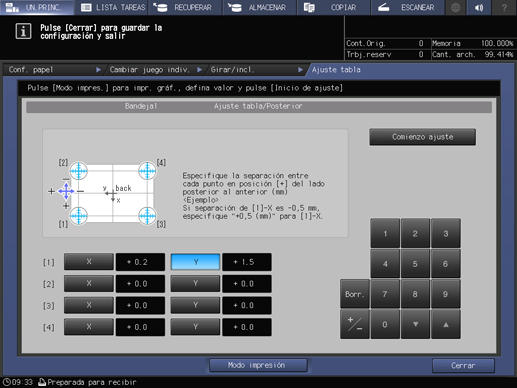

Pulse X o Y para cada punto y utilice el teclado o down / up en la pantalla para introducir el valor numérico.

• explicación adicionalPara asignar a X del punto 1 el valor -2,0 y a Y el valor +1,5 utilizando el teclado de la pantalla, seleccione X en 1 y pulse 2, 0 y +/- en este orden. A continuación, seleccione Y y pulse 1 y 5 en este orden.

Cuando finalice la introducción, pulse Iniciar ajuste.

• explicación adicionalLos valores de ajuste introducidos se aplican a Delante y Atrás en la pantalla Girar / Inclinar.

Pulse Ajuste tabla.

Pulse Modo impresión.

Cuando aparezca la pantalla MODO IMPR., pulse Inicio en el panel de control.

• explicación adicionalSe imprime un gráfico de pruebas. Imprima tres hojas de cada gráfico de prueba.

Compruebe la desalineación de la posición de impresión utilizando el segundo y tercer gráfico impreso.

• explicación adicionalRepita los pasos 9 al 14 hasta que las caras frontal y posterior estén alineadas.

Pulse Salir ModoImpr.

Pulse Cerrar.

Pulse OK para finalizar el ajuste.
