Ajuste fino de la parte posterior
Este ajuste resulta útil si se desea ajustar la ampliación y posición de la imagen en la parte posterior según el resultado de los datos de la tarea que se vaya a utilizar realmente.
Imprima tres hojas con datos de la tarea que se vaya a utilizar realmente desde la bandeja en donde se aplica Aj. ambas caras.
Pulse Configuración pap. en la pantalla UN.PRINC.

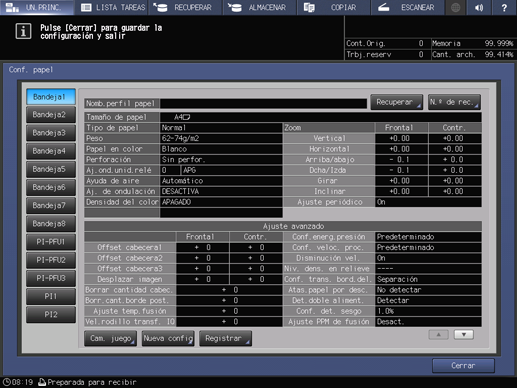

Seleccione la bandeja utilizada para imprimir los datos de la tarea y pulse Cam. juego.

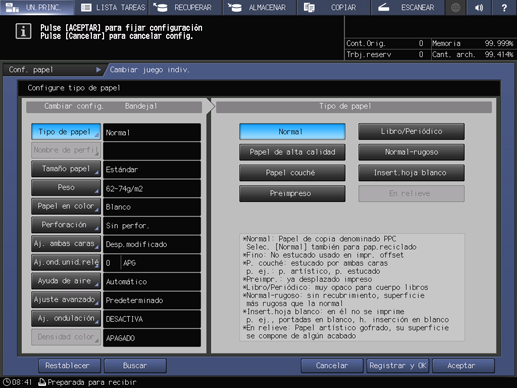

Pulse Aj. ambas caras.
Pulse Atrás.
Compruebe la desviación de ampliación de la parte posterior en la imagen del segundo y tercer gráfico impreso en el paso 1.

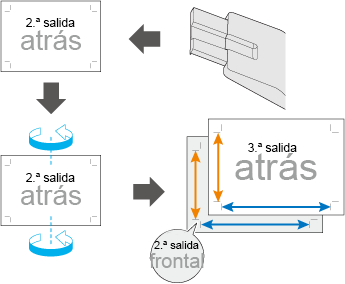

Coloque el tercer gráfico impreso (con la parte posterior hacia arriba) sobre el segundo (con la parte frontal hacia arriba) y después compare el intervalo de la imagen de la parte frontal con el de la imagen de la parte posterior. Si desea invertir el papel, ajuste el eje de rotación en dirección transversal.

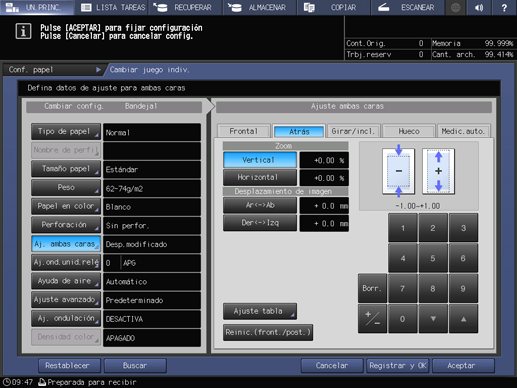

Si el intervalo de la imagen de la parte frontal es distinto del de la imagen de la parte posterior, introduzca el valor de ajuste en Vertical (dirección transversal) y en Horizontal (dirección de alimentación) de la pantalla Atrás.
El valor de ajuste se actualiza en pasos de 0,01 %.
Rango de ajuste: Vertical entre -1,00 y +1,00, Horizontal entre -0,50 y +0,50
Ejemplo de ajuste de ampliación de imagen:
Si el intervalo de la imagen de la parte frontal es de 400 mm y el de la imagen de la parte posterior de 401 mm, introduzca un valor de ajuste del -0,25 %.
Cuando finalice el ajuste, pulse Aceptar.
Imprima tres hojas con los mismos datos de tarea que se imprimieron en el paso 1 desde la misma bandeja.
Compruebe la desviación de ampliación utilizando el segundo y tercer gráfico impreso.
Repita los pasos 6 a 8 hasta eliminar la desviación de ampliación.

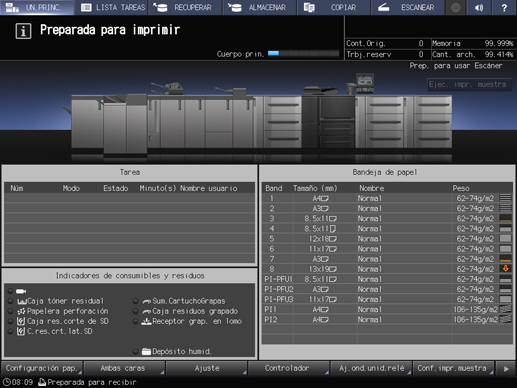

Pulse Configuración pap. en la pantalla UN.PRINC.
Seleccione la bandeja en la que está cargado el papel que se debe ajustar y después pulse Camb. juego.
Pulse Aj. ambas caras.
Compruebe el error de posición de la parte posterior en la imagen del segundo y tercer gráfico impresos después de haber completado el ajuste de ampliación.

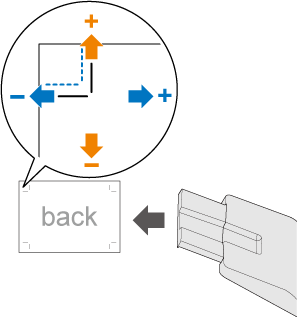

La línea negra de la figura indica la parte posterior y la línea azul de trazos indica la parte opuesta (delante).
Si la posición de la imagen de la parte frontal es distinta de la posición de la imagen de la parte posterior, introduzca el valor de ajuste en Arriba/Abajo (dirección transversal) y en Derecha/Izq. (dirección de alimentación).
Para mover la imagen hacia arriba o hacia la derecha, introduzca un valor positivo, y para moverla hacia abajo o hacia la izquierda, introduzca un valor negativo.
Ejemplo de ajuste de la posición de imagen:
Si la imagen en la parte posterior está desalineada hacia abajo 0,5 mm y hacia la derecha 0,3 mm respecto a la de la cara frontal, introduzca +0,5 mm en Arriba/Abajo y -0,3 mm en Derecha/Izq.
El valor de ajuste se actualiza en pasos de 0,1 mm.
Rango de ajuste: Ar<->Ab entre -10,0 y +10,0; Der<->Izq entre -10,0 y +10,0
Cuando finalice el ajuste, pulse Aceptar.
Imprima tres hojas con los mismos datos de tarea que se imprimieron en el paso 1 desde la misma bandeja.
Compruebe la desalineación de la imagen en la parte posterior utilizando el segundo y tercer gráfico impreso.
Repita los pasos de 13 a 15 hasta eliminar la desalineación de la imagen.
Cuando haya eliminado la desalineación de la imagen, finalice el ajuste.
