Ajuste de Med.escan.

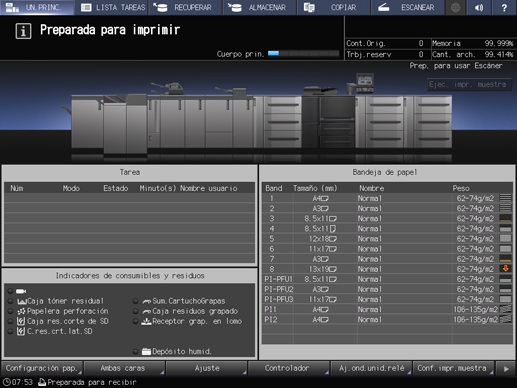

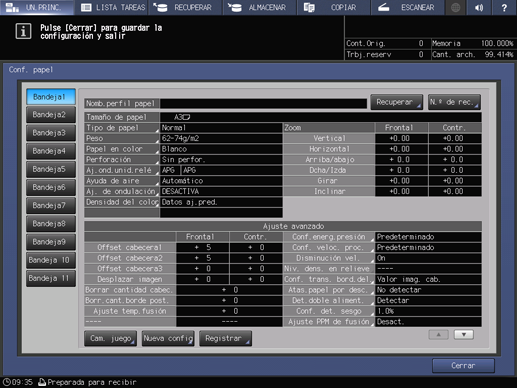

Pulse Configuración pap. en la pantalla UN.PRINC.

Pulse la bandeja en la que está cargado el papel que se debe ajustar.

Pulse Cam. juego.

Pulse Aj. ambas caras.

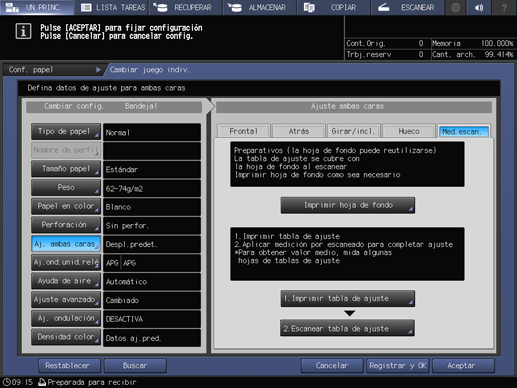

Pulse Med.escan. y pulse Imprimir hoja de fondo.

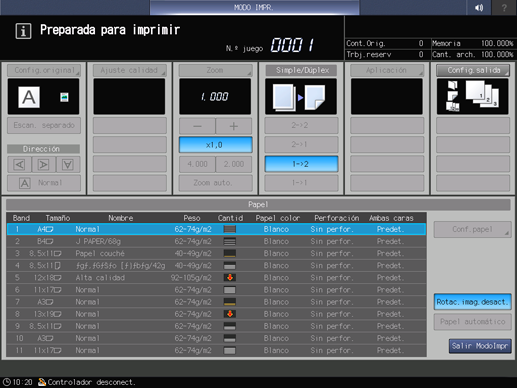

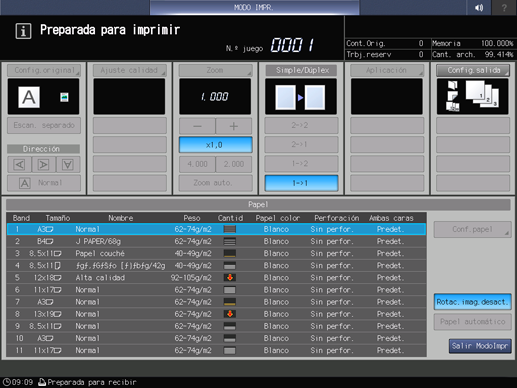

Cuando aparezca la pantalla MODO IMPR., pulse Inicio en el panel de control.

• explicación adicionalImprima la hoja de fondo para medida con el tamaño de papel A3 o el 11 17.

Pulse Salir ModoImpr.

Pulse 1. Imprimir tabla de ajuste.

Introduzca el número de tablas de ajuste que sea necesario y, a continuación, pulse Inicio en el panel de control.

• explicación adicionalPuede imprimir más de 20 tablas de ajuste, pero no puede escanear más de 20 hojas para la medición.

Pulse Salir ModoImpr.

Pulse 2. Escanear tabla de ajuste.

Coloque la tabla de ajuste y la hoja de fondo en el cristal de originales.

• explicación adicionalAbra el ADF.

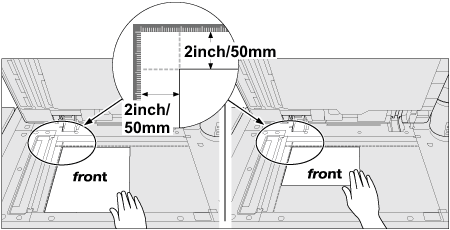

• explicación adicionalColoque la cara frontal de la tabla de ajuste cara arriba (apartada del cristal de originales), con el borde superior situado en la parte trasera. Coloque la esquina superior izquierda de la tabla de ajuste a una distancia de unos 5 cm (2 pulgadas) de la guía del tamaño vertical y la guía del tamaño horizontal y alinee los bordes izquierdo y superior paralelos a la guía del tamaño vertical y la guía del tamaño horizontal del cristal de originales.

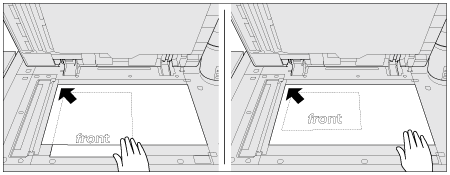

• explicación adicionalColoque la cara posterior de la hoja de fondo cara abajo (hacia el cristal de originales) y ajústela a la guía del tamaño vertical y la guía del tamaño horizontal tal como se muestra abajo. Al llevarlo a cabo, tenga cuidado de no cambiar la posición de la tabla de ajuste que se ha colocado antes.

• explicación adicionalCierre el ADF.

Escanee la tabla de ajuste.

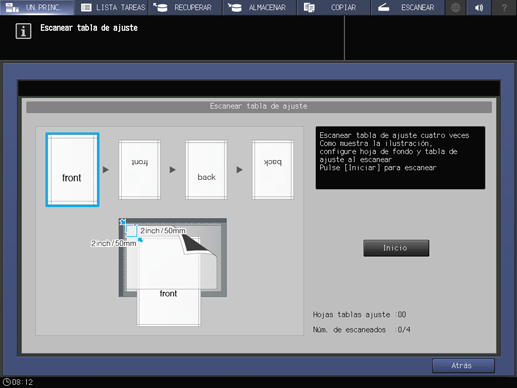

Pulse Inicio en la pantalla Escanear tabla de ajuste.

Cuando el escaneado se haya completado adecuadamente, se añadirá un escaneado al contador de Núm. de escaneados de la pantalla Escanear tabla de ajuste y el marco azul que aparece en la ilustración de la pantalla pasa al siguiente a la derecha. Si mueve la tabla de ajuste antes de que el marco azul se desplace a la siguiente posición, puede que la medición no se realice correctamente.

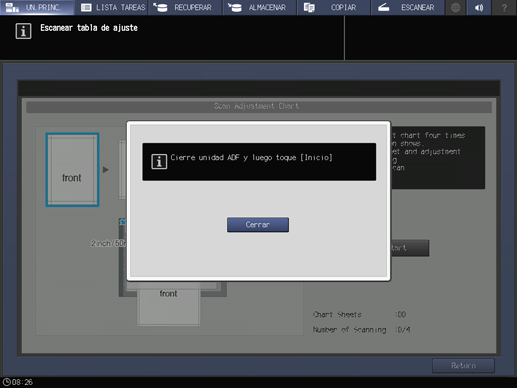

• explicación adicionalSi el ADF está abierto, se muestra el diálogo siguiente y no se puede iniciar el escaneado. Cierre el ADF y, a continuación, pulse Cerrar en el diálogo.

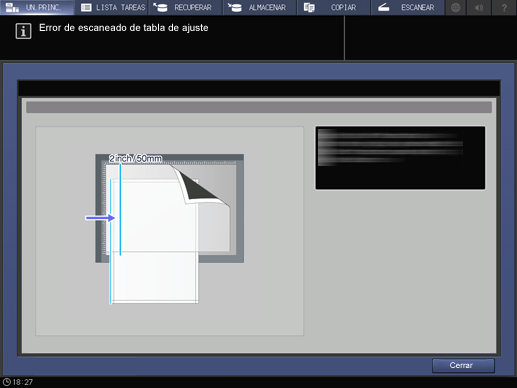

• explicación adicionalPuede que se visualice el mensaje Error de escaneado de tabla de ajuste. Siga las instrucciones que aparecen en la pantalla para colocar correctamente la tabla de ajuste y la hoja de fondo y, a continuación, pulse Cerrar.

• explicación adicionalCuando aparezca la pantalla que se muestra abajo, vuelva a pulsar Cerrar.

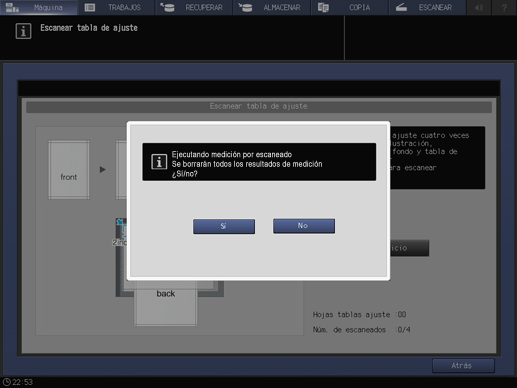

• explicación adicionalSi pulsa Atrás en la pantalla Escanear tabla de ajuste mientras la medición de escaneado, se muestra el diálogo siguiente. Para detener la medición de escaneado y descartar los resultados de medición obtenidos hasta el momento, pulse Sí. Reinicie la medición de escaneado desde el primer procedimiento de escaneado. Para continuar con la medición por escaneado, pulse No.

Repita los pasos 12 y 13 de escaneado cuatro veces por cada tabla de ajuste.

Primera vez: coloque la cara frontal de la tabla de ajuste cara arriba (apartada del cristal de originales), con el borde superior situado en la parte trasera.

Segunda vez: coloque la cara frontal de la tabla de ajuste cara arriba (apartada del cristal de originales), con el borde inferior situado en la parte trasera.

Tercera vez: coloque la cara posterior de la tabla de ajuste cara arriba (apartada del cristal de originales), con el borde superior situado en la parte trasera.

Cuarta vez: coloque la cara posterior de la tabla de ajuste cara arriba (apartada del cristal de originales), con el borde inferior situado en la parte trasera.

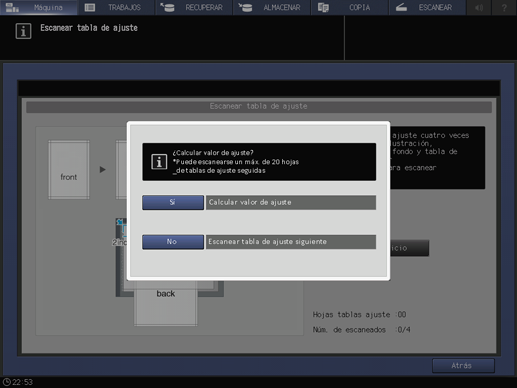

• explicación adicionalDespués de realizar cuatro veces el escaneado, se muestra un diálogo para calcular el valor de ajuste.

Seleccione si desea continuar la medición de escaneado o finalizarla y calcular el valor de ajuste.

Para continuar con la medición por escaneado, pulse No.
Para finalizar la medición por escaneado y calcular el valor de ajuste, pulse Sí.

• explicación adicionalAl pulsar No, se vuelve a la pantalla Escanear tabla de ajuste, donde se suma una unidad al contador de Hojas tablas ajuste. Repita los pasos 6 al 8 para el número de tablas de ajuste. Los resultados de medición se agregarán. Esta operación se puede repetir hasta 20 veces.

• explicación adicionalAl pulsar Sí se calcula automáticamente el valor de ajuste a partir de los resultados de medición y se refleja en los valores de Zoom y Desplazamiento de imagen o Girar / Inclinar que se especifican en Frontal y Atrás.
  Después de pulsar Sí, imprima una hoja de la tabla de ajuste para confirmar el resultado. Si se necesita realizar un reajuste, repita los pasos 4 al 9.

• explicación adicionalSi el valor de ajuste calculado al pulsar Sí supera el rango de ajuste, se muestra el diálogo siguiente. Pulse Cerrar para descartar los resultados de medición y reinicie la medición de escaneado desde el principio.
  Entre las causas posibles de que se supere el rango de ajuste se encuentran que la tabla utilizada para la medición de escaneado sea incorrecta (se ha utilizado una tabla diferente), que la posición de impresión de la cara frontal no se haya ajustado correctamente o que no se hayan completado los ajustes de las posiciones de referencia. Verifique estos tres puntos antes de reiniciar la medición de escaneado.

Pulse Aceptar.
