Limpieza de la unidad de fusión

Si la unidad de fusión está sucia, siga los siguientes pasos para limpiarla.

Compruebe los puntos de limpieza antes de encender el cuerpo principal cada día.

PRECAUCIÓN

  • Compruebe siempre los puntos de limpieza antes de encender el cuerpo principal.

  • Si el cuerpo principal está encendido con las puertas cerradas, la unidad de fusión podría calentarse. Al limpiar la zona de la unidad de fusión podría sufrir quemaduras.

AVISO

  • Limpie con cuidado para evitar que caiga suciedad en la vía de alimentación del papel.

  1. Abra la puerta frontal del cuerpo principal y la puerta lateral izquierda del cuerpo principal.

  2. Conecte el interruptor de corriente principal y conecte el interruptor de alimentación secundario.

  3. Baje la palanca [M4] en sentido horario.

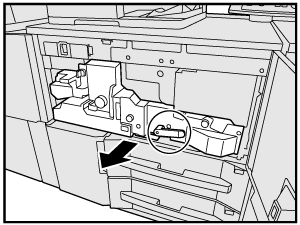

  4. Sujete la palanca [M4] y retire la unidad dúplex.

  5. Desconecte el interruptor de alimentación secundario y, a continuación, desconecte el interruptor principal.

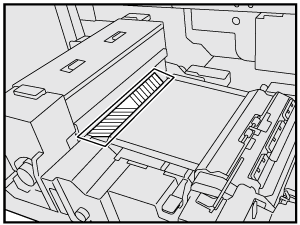

  6. Limpie la guía de prefusión con un paño suave y limpio.

  7. Sujete la palanca [M8] y abra la unidad de salida.

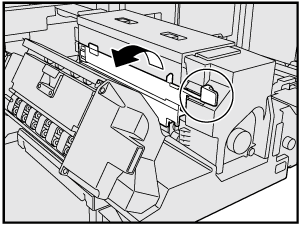

  8. Sujete la palanca [M9] y abra la unidad de fusión-salida.

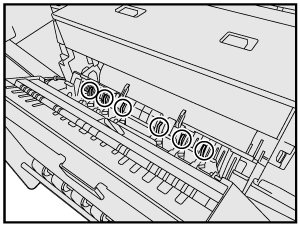

  9. Limpie el gancho de separación de fusión/Inf. con un paño suave y limpio.

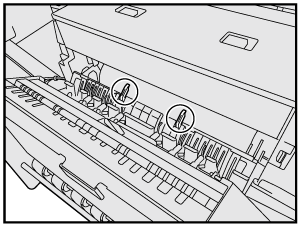

  10. Limpie el gancho de separación de fusión/Sup. con un paño suave y limpio.

  11. Cierre la unidad de fusión-salida y coloque la unidad de salida en su posición original.

  12. Inserte la unidad dúplex en el cuerpo principal y, a continuación, vuelva a colocar la palanca [M4] en su posición original.

  13. Cierre la puerta lateral izquierda del cuerpo principal y la puerta frontal del cuerpo principal.
