Limpiar la unidad dúplex

Si la unidad dúplex está sucia, siga los siguientes pasos para limpiarla.

Compruebe los puntos de limpieza antes de encender el cuerpo principal cada día.

PRECAUCIÓN

  • Compruebe siempre los puntos de limpieza antes de encender el cuerpo principal.

  • Si el cuerpo principal está encendido con las puertas cerradas, la unidad de fusión podría calentarse. Al limpiar la zona de la unidad de fusión podría sufrir quemaduras.

AVISO

  • Limpie con cuidado para evitar que caiga suciedad en la vía de alimentación del papel.

  1. Abra la puerta frontal del cuerpo principal y la puerta lateral izquierda del cuerpo principal.

  2. Conecte el interruptor de corriente principal y conecte el interruptor de alimentación secundario.

  3. Baje la palanca [M4] en sentido horario.

  4. Sujete la palanca [M4] y retire la unidad dúplex.

  5. Desconecte el interruptor de alimentación secundario y, a continuación, desconecte el interruptor principal.

  6. Tire del asa en la dirección indicada por la flecha y quite el cepillo de eliminación de polvo de papel del rodillo de reserva/Inf.

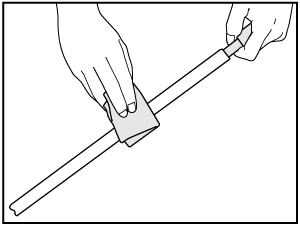

  7. Elimine el polvo de papel adherido al cepillo de eliminación de polvo de papel del rodillo de reserva/Inf. utilizando un paño suave y limpio.

  8. Vuelva a colocar el cepillo de eliminación de polvo de papel del rodillo de reserva/Inf. en su posición original.

    • explicación adicionalPara volver a colocar el cepillo de eliminación de polvo de papel del rodillo de reserva/Inf. en su posición original, inserte con seguridad el cepillo en la parte trasera.

  9. Mientras libera dos salientes en cada uno en la dirección indicada por la flecha, quite los tres cepillos de eliminación de polvo de papel del rodillo de reserva/Sup.

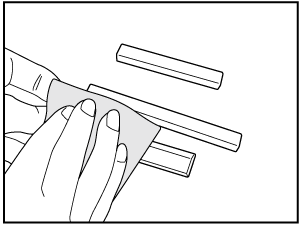

  10. Elimine el polvo de papel adherido al cepillo de eliminación de polvo de papel del rodillo de reserva/Sup. utilizando un paño suave y limpio.

  11. Vuelva a colocar los tres cepillos de eliminación de polvo de papel del rodillo de reserva/Sup. en sus posiciones originales.

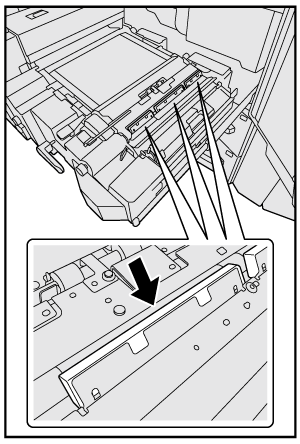

    • explicación adicionalPara volver a colocar los tres cepillos de eliminación de polvo de papel del rodillo de reserva/Sup. en sus posiciones originales, compruebe que los dos salientes de cada uno entran en el orificio de la hoja de metal.

  12. Abra la palanca [M1].

  13. Limpie la entrada de unidad dúplex con un paño suave humedecido con alcohol de limpieza.

  14. Cierre la palanca [M1].

  15. Abra la palanca [M12].

  16. Elimine los restos de suciedad, trozos de papel y polvo de papel de la entrada de la unidad dúplex con un paño suave humedecido con alcohol de limpieza.

  17. Cierre la palanca [M12].

  18. Abra la palanca [M3].

  19. Limpie el rodillo de reserva con un paño suave humedecido con alcohol (limpiador).

  20. Limpie el interior del rodillo de reserva con un paño suave humedecido con alcohol (limpiador).

    • explicación adicionalSi el sensor de centrado está sucio, límpielo.

  21. Cierre la palanca [M3].

  22. Inserte la unidad dúplex en el cuerpo principal y, a continuación, vuelva a colocar la palanca [M4] en su posición original.

  23. Cierre la puerta lateral izquierda del cuerpo principal y la puerta frontal del cuerpo principal.
