Descodificación y comprobación de áreas con código de barras y número de serie

Descripción general
Procedimiento de configuración

Descripción general

Puede descodificar y comprobar códigos de barras y números de serie en las zonas sujetas a inspección de códigos de barras o de números de serie. En esta sección se describe cómo se configuran estos ajustes.

Entorno operativo previsto

Nombre del elemento

Contenido

Sistema operativo

Windows 10

Application

Adobe Acrobat Reader DC

Controlador de impresora

Controlador de plugin PS

Opción

Controlador de imagen

Unidad Intelligent Quality Care IQ-501

Unidad de inspección automática UK-301

Unidad de relé RU-702

Kit de interfaz de vídeo VI-514

Kit de interfaz de vídeo VI-515

NOTA
  • La visualización de los resultados de la inspección para [Barcode Area] o [Serial No. Area] es opcional. Estas funciones no se visualizan de manera predeterminada. Para utilizar esta configuración, póngase en contacto con el servicio de asistencia técnica.
Sugerencias
  • Al configurar el controlador de impresora, verifique que no queden los ajustes anteriores en ninguna de las pestañas. Si queda alguno de los ajustes anteriores, debe eliminarlos.

Procedimiento de configuración

1

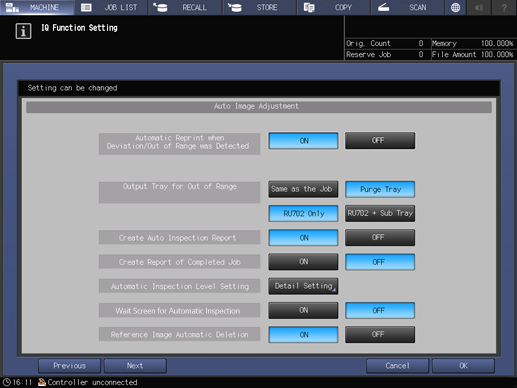

Pulse [UN.PRINC.] y después [Conf.función IQ] en el Panel táctil del sistema para visualizar la pantalla [Conf.función IQ].

  • También puede configurar este ajuste accediendo a Utilidades/Contadores, [Ajuste de usuario], luego a [Configuración común] o Utilidades/Contadores, [Conf. de administrador] y luego a [Configuración común].

2
Continúe con [Siguiente], asigne a [Crear informe inspección automática] el valor [Activado] y después pulse [Aceptar].
3

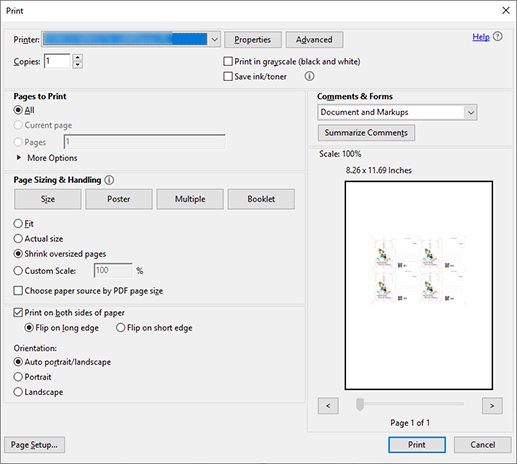

Para crear una imagen de referencia, abra el original en la aplicación y haga clic en [Imprimir] en el menú [Archivo].

  • En este apartado se describe el procedimiento para retener una tarea mediante el Controlador de plugin PS y configurar los ajustes mediante el Panel táctil del sistema.

4
Seleccione la impresora que se va a utilizar para imprimir y haga clic en [Propiedades].
5
Seleccione la pestaña [Flujo trabajo] y después [Retener] como [Método de salida].
6
Haga clic en [Aceptar].
7
Pulse [UD.PRAL.] y, a continuación, [CNTL] en el Panel táctil del sistema para mostrar la pantalla de tarea [Retener].

  • Es posible realizar la misma operación utilizando AccurioPro Print Manager.

8
Seleccione una tarea de impresión retenida y después pulse [Administración de tareas] seguido de [Configuración de tarea].
9
Active [Inspección automática] en la pestaña [Calidad].
10
Seleccione [Crear nuevo] en [Modo de inspección].
11
Pulse [Impresión] para crear la imagen de referencia.

  • Por ejemplo, se selecciona un solo conjunto de referencia desde [Páginas para imprimir] en la pestaña [General] y se imprime como prueba.

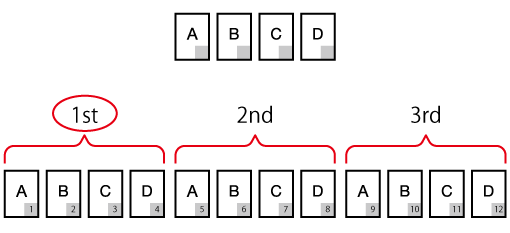

De A a D: imágenes de referencia

Selección en gris: área variable

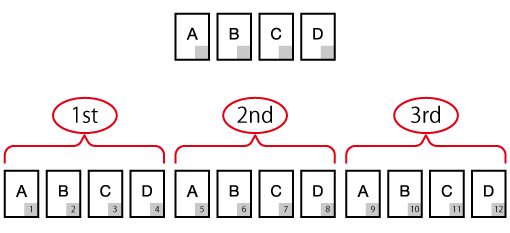

En el diagrama se muestra que si hay 12 hojas en la tarea variable, la inspección se realizará 3 veces: una vez por cada 4 imágenes de referencia (A, B, C, D). El número de inspecciones se repetirá dependiendo del número de hojas de cada tarea.

12
Revise el contenido de la imagen de referencia impresa como prueba.

  • Si es necesario, compruebe si hay alguna anomalía en el papel impreso en la impresión de prueba como imagen de referencia. Si desea volver a crear una imagen de referencia, repita los pasos 1 a 11.

  • Después de haber imprimido correctamente una copia de prueba, los datos impresos se registran como una imagen de referencia. La imagen de referencia tiene el mismo nombre de archivo que el original.

  • Los datos impresos también se registran y visualizan como imagen de referencia en las pantallas [UN.PRINC.] y [Gestion.imag.ref.] del Panel táctil del sistema, así como en la [Lista de imágenes de referencia 1]. Encontrará más información en [Gestion.imag.ref.].

13
Pulse [UN.PRINC.] y después [Gestion.imag.ref.] en el Panel táctil del sistema para visualizar la pantalla [Gestion.imag.ref.].
14
En [Lista de imágenes de referencia 1], seleccione la fila de la imagen de referencia creada en el paso 11 y pulse [Config.área inspecc.].
15

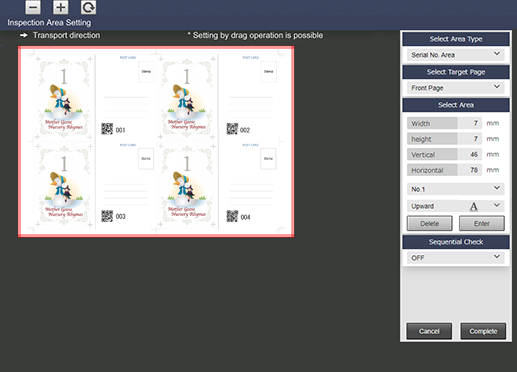

Configure los ajustes del área de inspección.

  • Para obtener más información sobre los ajustes, consulte las opciones de la pantalla [Config.área inspecc.] (descripción después del procedimiento).

16
Pulse [Complete] cuando haya finalizado la configuración de ajustes del área de inspección.
17
Vuelva a la pantalla del paso 9 y aplique la configuración de la pestaña [Calidad] (descripción después del procedimiento).
18
Pulse [Impresión] para descodificar los datos del área de inspección de la imagen impresa.

  • Puede comprobar el resultado de la descodificación (archivo CSV) en el informe de inspección automática.

  • En este ejemplo se imprime la tarea de impresión, incluidas todas las partes repetidas, desde [Páginas para imprimir] en la pestaña [General].

19
Acceda a las Web Utilities de la Unidad de inspección automática UK-301 utilizando el navegador y compruebe el informe de inspección automática.
20

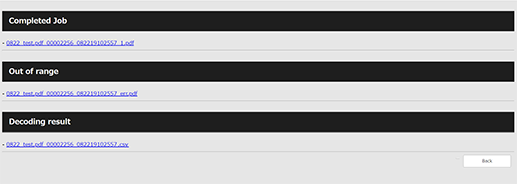

Haga clic en [Report] para la tarea que desea comprobar y descargue el [Decording result] de las respectivas pantallas de confirmación de informes que se muestran.
21
Compare los datos del archivo CSV de resultado de descodificación con los datos del original.

  • Si los datos coinciden, significa que los datos del área de inspección se han impreso correctamente.

22
Si se detecta un error en el resultado de la descodificación, compruebe los datos originales y la configuración del área de inspección. Compruebe si el destino de la inspección está dentro del rango de las especificaciones.
Referencia

Ajustes de la pantalla [Config.área inspecc.]

Paso n.º

Elemento

Valor de ajuste

1

[Select Area Type]

Por ejemplo, seleccione [Serial No. Area]

2

[Select Target Page]

Seleccione el lado en el que se aplicarán los ajustes del área de inspección

No obstante, si asigna el valor [Select Page], no podrá entonces definir [Front Page] ni [Back Page].

3

[Select Area]

Defina el área para el lado seleccionado en el paso 2

Introduzca los valores correspondientes. Como alternativa, puede arrastrar el cursor del ratón para especificar el área de inspección.

Pulse [Enter] para finalizar la configuración de los ajustes del área de inspección.

4

[No.1] a [No.30]

Para definir 2 o más [Select Area], seleccione [No.2] (o la cantidad correspondiente) en la lista del menú y repita el paso 3

Es posible definir un máximo de 30, tanto de [Front Page] como de [Back Page].

Si desea eliminar los ajustes, seleccione el número que desee eliminar y pulse [Delete].

Opciones de la pestaña [Calidad]

Elemento

Valor de ajuste

[Modo de inspección]

Seleccione imágenes con el área de inspección definida

[Nivel inspección automática]

Por ejemplo, seleccione [Standard]
