Impresión de cuadernillo (plegado y grapado)
¿Qué es la impresión de cuadernillo?
Se imprime el original en una imposición de tipo cuadernillo y se finaliza con plegado y grapado.
En esta sección se describen 2 procedimientos de ajuste.
1. Impresión con imposición a tamaño completo sobre papel de tamaño doble que el del original
2. Impresión con imposición a tamaño reducido en papel del mismo tamaño que el original
Se recomienda lo siguiente
Utilice impresión de cuadernillo en estos casos.
Cuando desee imprimir el original con un acabado de tipo revista o folleto
Tareas previstas
No depende del formato de archivo.
Herramientas previstas
Panel táctil (tareas almacenadas en la máquina) | Controlador de impresora | AccurioPro Print Manager | Hot folder de la máquina | AccurioPro Hot Folder |
|---|---|---|---|---|
- | . | . | . | . |
Entorno operativo previsto
Nombre del elemento | Contenido |
|---|---|
Sistema operativo | Windows 10 |
Application | Adobe Acrobat Reader DC |
Controlador de impresora | Controlador de plugin PS |
Opción | Unidad de acabado con la Unidad de grapado de lomos SD-506, la Unidad de grapado en el lomo SD-513 o la Unidad de grapado de lomos SD-510 instalada Para obtener más información sobre la Unidad de acabado, consulte el "nombre y las especificaciones de los distintos componentes en las Opciones de salida de papel" de las [Especificaciones]. (Esta sección se describe suponiendo que la Unidad de grapado de lomos SD-506 está instalada) |
NOTA
- La pantalla que se visualiza puede ser distinta según la versión o revisión de la aplicación, y según el entorno que se esté utilizando.
Sugerencias
- Al configurar el controlador de impresora, verifique que no queden los ajustes anteriores en ninguna de las pestañas. Si queda alguno de los ajustes anteriores, debe eliminarlos.
Procedimiento de impresión de cuadernillo (tamaño completo)
En esta sección se describe el procedimiento para realizar impresiones a tamaño completo de originales de tamaño A4 a 1 cara sobre papel A3 con imposición, y plegado y grapado con el Controlador de plugin PS.
1
Saque completamente la Bandeja de encuadernación de la unidad de grapado de lomos y levante el soporte situado debajo de la bandeja.
NOTA
- Cada bandeja de salida tiene un límite de capacidad. Tenga cuidado de no exceder el límite; de lo contrario, pueden producirse problemas inesperados.
- No vuelva a colocar la bandeja en su posición inicial antes de plegar el soporte de la bandeja de encuadernación de la Unidad de grapado de lomos SD-506.
2
Abra el original en la aplicación y haga clic en [Imprimir] en el menú [Archivo].
3
Seleccione la impresora que se va a utilizar para imprimir y haga clic en [Propiedades].
4
Seleccione la pestaña [Diseño] y configure las opciones.
Para obtener más información sobre los ajustes, consulte la pestaña [Diseño] (descripción después del procedimiento).
5
Seleccione la pestaña [Finalizar] y configure las opciones.
Para obtener más información sobre los ajustes, consulte la pestaña [Finalizar] (descripción después del procedimiento).
6

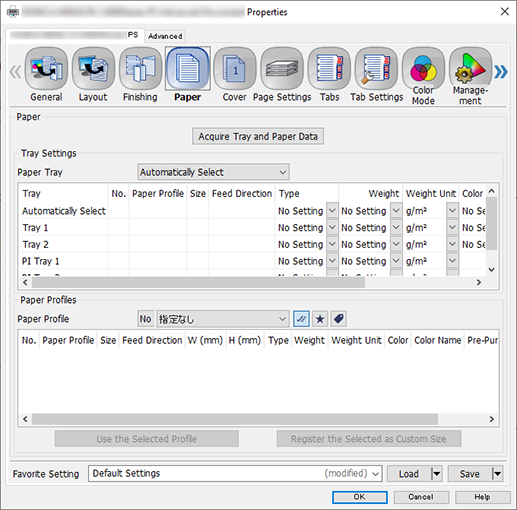

Seleccione la pestaña [Papel] y haga clic en [Obtener datos de la bandeja y del papel].
Si se ha obtenido correctamente la información de papel/bandeja, aparece "
".Si no se ha podido adquirir la información de la bandeja / papel, aparece "
". Compruebe que las piezas estén correctamente instaladas, por ejemplo, la bandeja opcional de alimentación de papel.
7
En [Bandeja Papel], seleccione la bandeja de alimentación de papel en la que se ha cargado el papel A3 (borde corto) y haga clic en [OK].
8
Introduzca las [Copias] que desea imprimir en la pantalla [Imprimir].
9
Haga clic en [Imprimir].
Opciones de la pestaña [Diseño]
Elemento | Valor de ajuste |
|---|---|
[Imposición] | [Cuadernillo] |
[Posición de Encuadernado] | [Encuadernado Izquierda] |
[Tamaño del original] | [A4] |
[Orientación original] | [Vertical] |
[Tamaño papel] | [A3] |
Opciones de la pestaña [Finalizar]
Elemento | Valor de ajuste |
|---|---|
[Plegado] | [Plegado múltiple por la mitad] |
[Grapado de centro] | [2 posiciones] |
[Recortar] | Puede añadir una marca de verificación (con la Unidad de grapado de lomos SD-506 o la Unidad de grapado en el lomo SD-513 instalada) |
Procedimiento de impresión de cuadernillo (tamaño reducido)
En esta sección se describe el procedimiento para realizar impresiones a tamaño reducido de originales de tamaño A4 a 1 cara en papel A4 con imposición, y plegado y grapado con el Controlador de plugin PS.
1
Consulte los pasos 1 a 3 en Procedimiento de impresión de cuadernillo (tamaño completo) y realice preparativos y ajustes.
2
Seleccione la pestaña [Diseño] y configure las opciones.
Para obtener más información sobre los ajustes, consulte la pestaña [Diseño] (descripción después del procedimiento).
3
Seleccione la pestaña [Finalizar] y configure las opciones.
Para obtener más información sobre los ajustes, consulte la pestaña [Finalizar] (descripción después del procedimiento).
4
Seleccione la pestaña [Papel] y haga clic en [Obtener datos de la bandeja y del papel].
Si se ha obtenido correctamente la información de papel/bandeja, aparece "
".Si no se ha podido adquirir la información de la bandeja / papel, aparece "
". Compruebe que las piezas estén correctamente instaladas, por ejemplo, la bandeja opcional de alimentación de papel.
5
En [Bandeja Papel], seleccione la bandeja de alimentación de papel en la que se ha cargado el papel A4 (borde corto) y haga clic en [OK].
6
Introduzca las [Copias] que desea imprimir en la pantalla [Imprimir].
7
Haga clic en [Imprimir].
Opciones de la pestaña [Diseño]
Elemento | Valor de ajuste |
|---|---|
[Imposición] | [Cuadernillo] |
[Posición de Encuadernado] | [Encuadernado Izquierda] |
[Tamaño del original] | [A4] |
[Orientación original] | [Vertical] |
[Tamaño papel] | [A4] |
Opciones de la pestaña [Finalizar]
Elemento | Valor de ajuste |
|---|---|
[Plegado] | [Plegado múltiple por la mitad] |
[Grapado de centro] | [2 posiciones] |
[Recortar] | Puede añadir una marca de verificación (con la Unidad de grapado de lomos SD-506 o la Unidad de grapado en el lomo SD-513 instalada) |
