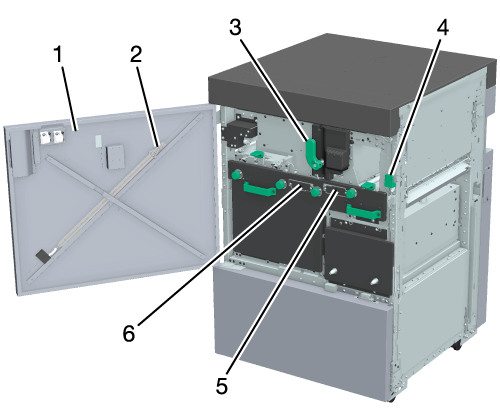

Puerta frontal de la Unidad Intelligent Quality Care

Para eliminar un atasco de papel, abra la puerta y retire el papel.

2

Barra de limpieza

Limpia el Escáner en línea.

3

Palanca [IQ7]

Para eliminar un atasco de papel, sujete la palanca y extraiga la sección de transferencia horizontal. A continuación, retire el papel.

4

Palanca [IQ1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

5

Escáner en línea1

Lee la superficie inferior del papel transportado.

6

Escáner en línea2

Lee la superficie superior del papel transportado.

7

Mando [IQ6]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

8

Palanca [IQ9]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

9

Mando [IQ5]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

10

Mando [IQ4]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

11

Mando [IQ3]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

12

Palanca [IQ2]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

13

Asa [IQ8]

Tire de ella para eliminar un atasco de papel.

14

Puerto de conexión de la unidad de inspección automática

Se utiliza al montar la Unidad de inspección automática UK-301.

15

Puerto USB (USB 3.0 Tipo A e 2)

Se usa para conectar un soporte de almacenamiento externo (memoria USB, unidad de disco duro USB).

El Puerto USB (USB 3.0 Tipo A e 2) solo admite dispositivos de bajo consumo. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia.

16

Puerto de red (10Base-T, 100Base-TX, 1000Base-T)

Conecte el cable Ethernet y utilice las Web Utilities de la Unidad de inspección automática UK-301.

17

Unidad de inspección automática UK-301 (opcional)

Opciones obligatorias al utilizar la Unidad de relé RU-702.

18

Interruptor de corriente

Enciende o apaga la Unidad de inspección automática UK-301.

Nombre

Unidad Intelligent Quality Care IQ-501

Tipo

Dispositivo de corrección de lectura automática de imágenes

Función

Escáner en línea de lectura a doble cara y 1 ruta + colorímetro

Tamaño de papel

Ancho de 95 mm a 331 mm, largo de 139 mm a 1.300 mm/Ancho de 3,74" a 13,03", largo de 5,47" a 51,18"

Peso del papel

De 40 g/m² a 450 g/m²/de 10 lb Bond a 119 lb Bond

Dimensiones

663 mm (anch.) e 696 mm (prof.) e 1.020 mm (alt.)/26,1" (anch.) e 27,4" (prof.) e 40,16" (alt.)

Peso

Aprox. 184 kg/405,65 lb

Alimentación

CA de 100 V a 240 V, 50/60 Hz (suministro desde el cable de alimentación)

24 V, 5 V CC (suministro parcialmente desde la etapa frontal)

Consumo máximo de energía

700 W o menos (incluyendo opciones de conexión de siguiente etapa)
