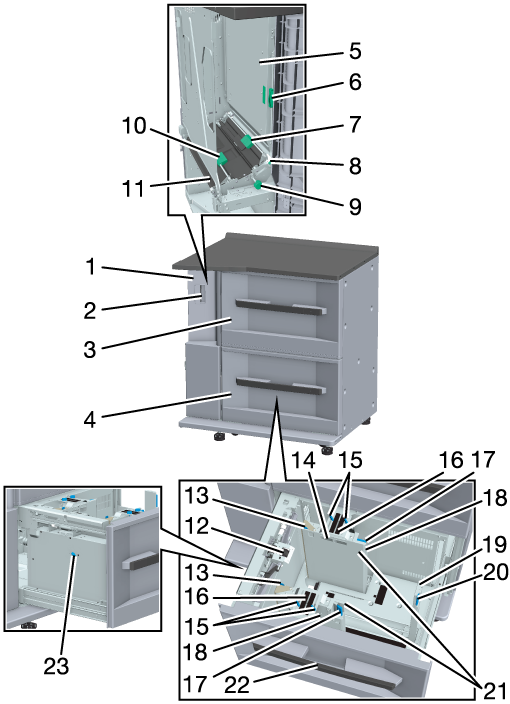

1

Puerta lateral izquierda de las bandejas

Ábrala cuando abra la Puerta lateral derecha en caso de atasco de papel, y para eliminar un atasco en la bandeja de la unidad de alimentación de papel.

2

Mando de la puerta lateral izquierda de las bandejas

Se utiliza para abrir la Puerta lateral izquierda de las bandejas.

3

Bandeja superior (Bandeja 3)

Tiene una capacidad para 3.000 hojas (80 g/m²/21 lb Bond).

4

Bandeja inferior (Bandeja 4)

Tiene una capacidad para 3.000 hojas (80 g/m²/21 lb Bond). Se pueden cargar postales (solo en Japón).

5

Puerta de transporte vertical

Para eliminar un atasco de papel, abra la puerta y retire el papel.

6

Palanca [PF1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

7

Palanca [PF2]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

8

Palanca [PF3]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

9

Mando [PF4]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

10

Palanca [PF5]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

11

Puerta de transporte horizontal

Para eliminar un atasco de papel, abra la puerta y retire el papel.

12

Rodillo de transporte

Permite introducir las hojas de una en una en la máquina.

13

Guías de tamaño pequeño (2 ubicaciones)

Abra ambos lados hacia adentro cuando cargue papel con un ancho de menos de 182 mm/7,17".

14

Boquilla de aire

Sopla aire para levantar ligeramente el papel.

15

Mandos de bloqueo de la guía lateral (4 ubicaciones)

Gire al mover o fijar las Guías laterales en su sitio.

16

Indicador de tamaño de papel

Compruebe la posición de las Guías laterales utilizando la escala.

17

Palanca de liberación del bloqueo de las guías laterales

Para mover las Guías laterales, presione hacia la parte trasera para desbloquear.

18

Guías laterales (2 ubicaciones)

Alinee esta guía con los dos lados del papel cargado.

19

Placa de guía posterior

Alinee esta guía con el borde posterior del papel cargado.

20

Palanca de liberación del bloqueo de la guía del borde posterior

Para mover las Placa de guía posterior, pulse la palanca de desbloqueo.

21

Mandos de la guía lateral (2 ubicaciones)

Sujete la Palanca de liberación del bloqueo de las guías laterales y la empuñadura y mueva las Guías laterales.

22

Asa de la bandeja

Sujete el asa y tire de ella para extraer la bandeja.

23

Mando de fijación de la plataforma inferior

Gírelo en sentido horario mientras desplaza la parte posterior, y deje la bandeja inferior en la posición más elevada.

Nombre

Unidad de alimentación de papel PF-602m

Tipo

Bandejas de alimentación de 2 etapas inferior/superior

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 v/w^*1, B6 w, A6 w^*1, postal w^*1*2, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 w, 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, 8 e 13 w, 8K w, 16K w/v

Personalizado:
Bandeja superior (bandeja 3) de 100 mm a 330,2 mm de ancho, de 182 mm a 487,7 mm de largo/de 3,94" a 13" de ancho, de 7,17" a 19,2" de largo

Bandeja inferior (bandeja 4) de 100 mm a 330,2 mm de ancho, de 148 mm a 487,7 mm de largo/de 3,94" a 13" de ancho, de 5,83" a 19,2" de largo

Papel separador: A4T v, 8,5 e 11T v

*1: A5 v, A6 w, y tarjeta postal w solo pueden cargarse en la Bandeja inferior.

*2: Solo en Japón.

El papel serie B tiene asignado el tamaño normal JIS o ISO de manera predeterminada. Este ajuste varía en función de la región de envío. Para cambiar entre JIS/ISO, póngase en contacto con el servicio de asistencia técnica.

Es posible cambiar los tamaños fijos detectables. Además, es posible seleccionar el uso de tamaño K en la pantalla [Utilidades] y es posible detectar el tamaño K. Para obtener más información, consulte [Tamaño K].

Si el ancho del papel es inferior a 182 mm/7,17", utilice las Guías de tamaño pequeño.

Tipo de papel

Normal, fino, color específico, papel couché brillante, papel couché mate, postal^*1, papel separador, en relieve^*2

*1: Solo en Japón.

*2: Solo Bandeja inferior.

Peso del papel

Bandeja superior: 62 g/m² a 256 g/m²/de 16 lb Bond a 68 lb Bond*

Bandeja inferior: 62 g/m² a 300 g/m²/de 16 lb Bond a 81 lb Bond*

Capacidad de alimentación

Bandeja superior/Bandeja inferior: 3000 hojas (80 g/m²/21 lb Bond, altura de apilado 330 mm/12,99")

Dimensiones

941 mm (anch.) e 701 mm (prof.) e 1.045 mm (alt.)/37,05" (anch.) e 27,6" (prof.) e 41,14" (alt.)

Peso

Aprox. 171 kg/376,99 lb

Alimentación

Se suministra desde la máquina

Máximo consumo de energía^*

CC: 90 W o menos

CA: 100 W o menos
