No. | Nombre | Descripción |
---|---|---|

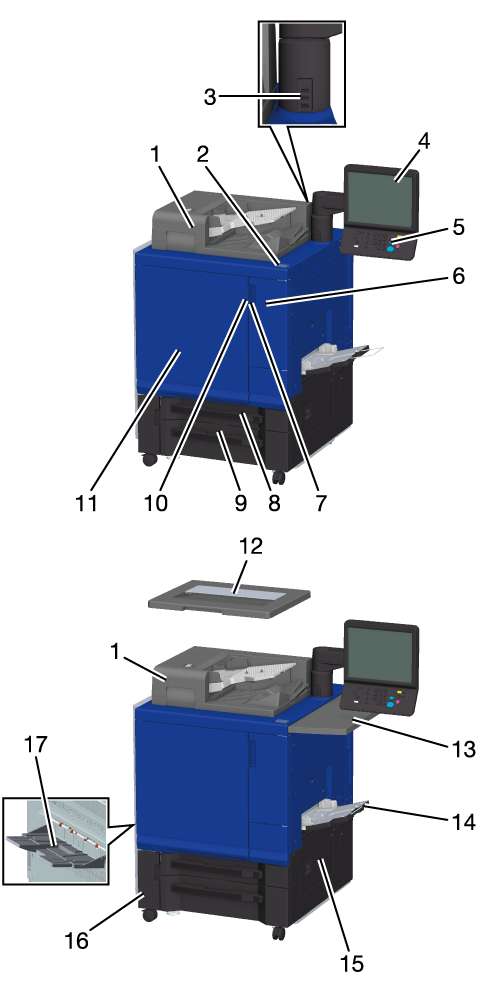

1 | Alimentador automático reversible de documentos DF-713 (ADF) (opcional) | Permite introducir un original de varias páginas y escanearlo hoja por hoja. * Solo AccurioPress C4080/AccurioPress C4070/AccurioPrint C4065. |
2 | Interruptor de alimentación secundario | Enciende/apaga la máquina. |
3 | Puerto USB (USB 2.0 Tipo A e 3) | Se utiliza cuando se conectan soportes de memoria externos (memoria USB, unidad de disco duro USB), un teclado, un ratón, una Unidad de autenticación AU-201S, un Sensor de material inteligenteIM-101, etc. El Puerto USB (USB 2.0 Tipo A e 3) solo admite dispositivos de bajo consumo. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia. |
4 | Panel táctil | Visualiza las pantallas como la de [UN.PRINC.] y permite definir las operaciones. Además, visualiza el método de funcionamiento y el método para tratar los problemas. |
5 | Panel de control | Se pulsa para funcionamiento y configuración. |
6 | Puerta de suministro de tóner | Abrir al sustituir el Bote de tóner. |
7 | Asa de la puerta de suministro de tóner | Se utiliza para abrir la Puerta de suministro de tóner. |
8 | Bandeja 1 | Tiene una capacidad para 500 hojas (80 g/m2/21 lb Bond). |
9 | Bandeja 2 | Tiene una capacidad para 1.000 hojas (80 g/m2/21 lb Bond). |
10 | Asa de la puerta frontal de la unidad principal | Se utiliza para abrir la Puerta frontal. |
11 | Puerta frontal | Abrir para solucionar un atasco de papel o al encender/apagar el Interruptor de alimentación principal. |
12 | Tapa de los originales OC-511 (Tapa de los originales) (opcional) | Abrir al cargar documentos en el Cristal de originales. * Solo AccurioPress C4080/AccurioPress C4070/AccurioPrint C4065. |
13 | Zona de trabajo WT-511 (opcional) | Permite depositar temporalmente en ella documentos o similar. |
14 | Bandeja manual múltiple MB-509 (opcional) | Se utiliza cuando se imprime en papel que no está cargado en la Bandeja de la unidad principal. Tiene una capacidad para 250 hojas (80 g/m2/21 lb Bond). |
15 | Puerta lateral derecha | Para eliminar un atasco de papel, abra la puerta y retire el papel. |
16 | Puerta de sustitución de la caja de tóner residual | Abrir al sustituir el Caja de tóner residual. |
17 | Bandeja de salida OT-511 (opcional) | Expulsa el papel de salida sin desplazamiento. |
18 | Cable de alimentación | Suministra alimentación a la máquina. |

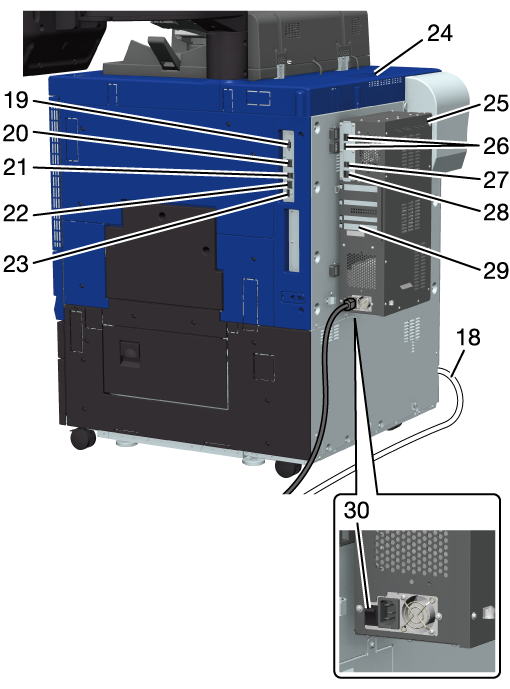

19 | Puerto de serie (RS‑232C) | Puerto reservado para el representante del servicio al cliente. |
20 | Puerto de red (10Base-T, 100Base-TX, 1000Base-T) | Permite conectar un cable Ethernet para manejar el sistema y utilizarlo como escáner de red. |
21 | Puerto USB (USB3.0/2.0 Tipo A e 1) | Se utiliza cuando se conectan soportes de memoria externos (memoria USB, unidad de disco duro USB), un teclado, un ratón, una Unidad de autenticación AU-201S, un Sensor de material inteligenteIM-101, etc. El Puerto USB (USB 3.0/2.0 Tipo A e 1) solo admite dispositivos de bajo consumo. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia. |
22 | Puerto de conexión del controlador de imagen | Se utiliza al montar todos los Controlador de imagen. |
23 | Puerto de conexión para kit de interfaz con vídeo | Se utiliza al montar el Controlador de imagen o el Kit de interfaz de vídeo VI-515 (opción). *El Kit de interfaz de vídeo VI-515 (opcional) es necesario para conectar el Controlador de imagen fabricado por Fiery y la máquina utilizando un cable. |
24 | Filtro antipolvo | Evita la infiltración de polvo gracias al Filtro antipolvo fijado al ventilador de refrigeración interno. |
25 | Controlador de imagen IC-609 / Controlador de imagen IC-607 (opcionales) | Permite utilizar el sistema como un sistema de impresión. |
26 | Puerto de conexión de la máquina | Permite conectarse a la máquina. |
27 | Puerto USB (USB3.0/2.0 Tipo A e 1) | Se utiliza cuando se conectan soportes de memoria externos (memoria USB, unidad de disco duro USB) y otros. |
28 | Puerto de red (10Base-T, 100Base-TX, 1000Base-T) | Conecta un cable Ethernet para operar el Controlador de imagen y utilizarlo como una impresora de red. |
29 | Puerto USB (USB 2.0 Tipo B e 1) | Conecta la máquina al ordenador mediante un cable USB y la utiliza como impresora local (solo si está instalado el Kit de interfaz local EK-612). |
30 | Interruptor de corriente | Enciende o apaga la Controlador de imagen. |

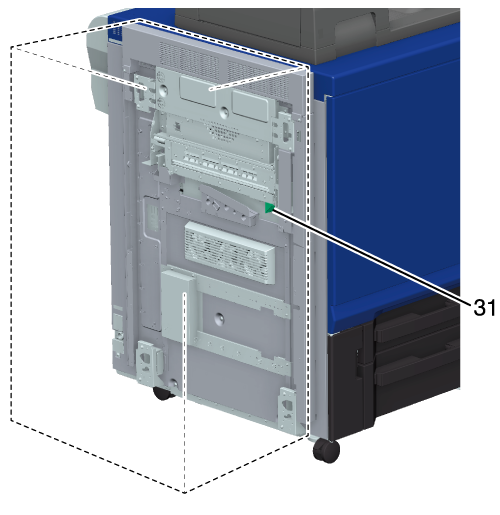

31 | Palanca de apertura | Para eliminar un atasco de papel, empuje la palanca hacia atrás, abra la guía hacia abajo y retire el papel. Acceda a la Palanca de apertura desde las opciones de la izquierda. |
