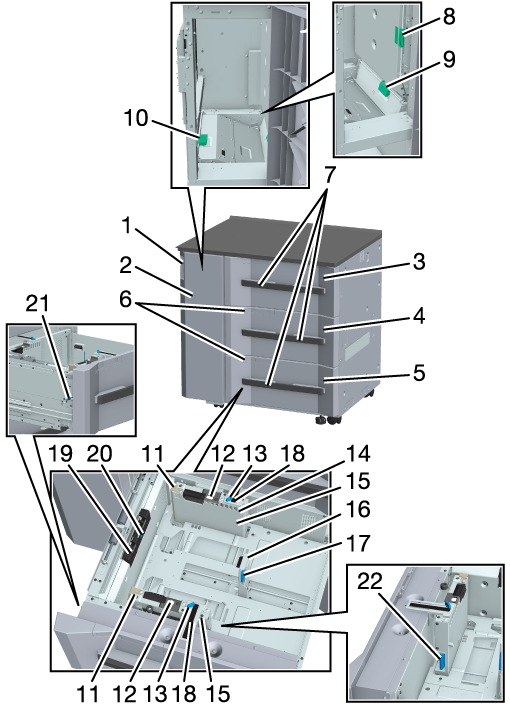

1

Mando de la puerta lateral izquierda de las bandejas

Se utiliza para abrir la Puerta lateral izquierda de las bandejas.

2

Puerta lateral izquierda de las bandejas

Ábrala cuando abra la Puerta lateral derecha en caso de atasco de papel, y para eliminar un atasco en la bandeja de la unidad de alimentación de papel.

3

Bandeja superior (bandeja 3) (la 2.ª desde la bandeja 6 y la 3.ª desde la bandeja 9)

Tiene una capacidad para 1.390 hojas (80 g/m²/21 lb Bond).

4

Bandeja central (bandeja 4) (la 2.ª desde la bandeja 7 y la 3.ª desde la bandeja 10)

Tiene una capacidad para 1.390 hojas (80 g/m²/21 lb Bond).

5

Bandeja inferior (bandeja 5) (la 2.ª desde la bandeja 8 y la 3.ª desde la bandeja 11)

Tiene una capacidad para 1.850 hojas (80 g/m²/21 lb Bond).

6

Ventanilla de confirmación de la boquilla de aire

Al ajustar el nivel de aire en la Bandeja central o la Bandeja inferior, puede comprobar el avance del papel a través de esta ventana. No se puede comprobar desde la Bandeja superior.

7

Asa de la bandeja

Sujete el asa y tire de ella para extraer la bandeja.

8

Palanca [PF1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

9

Palanca [PF2]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

10

Palanca [PF4]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

11

Guías de tamaño pequeño (2 ubicaciones)

Abra ambos lados hacia adentro cuando cargue papel con un ancho de menos de 139,7 mm/5,5".

12

Palanca de fijación la placa de sujeción de papel (2 ubicaciones)

Desplácela desde la posición fija hacia la derecha dependiendo de las condiciones del papel deseadas.

13

Mandos de bloqueo de la guía lateral (2 ubicaciones)

Gire al mover o fijar las Guías laterales en su sitio.

14

Boquilla de aire lateral

Sopla aire para levantar ligeramente el papel y evitar así la introducción de varias hojas al mismo tiempo.

15

Guías laterales (2 ubicaciones)

Alinee esta guía con los dos lados del papel cargado.

16

Placa de guía posterior

Alinee esta guía con el borde posterior del papel cargado.

17

Palanca de liberación del bloqueo de la guía del borde posterior

Para mover la Placa de guía posterior, pulse la palanca del lado izquierdo para desbloquear.

18

Indicador de tamaño de papel

Compruebe la posición de las Guías laterales utilizando la escala.

19

Boquilla de aire del borde

Sopla aire parar separar el papel.

20

Palanca de ajuste de posición de sensor de límite superior

Cuando se levanta la palanca, la capacidad de alimentación puede verse reducida. Por lo tanto, no la mueva (deslice) de su posición cuando esté fija en el lado inferior.

21

Mando de fijación de la plataforma inferior

Gírelo en sentido horario mientras la desplaza hacia adelante, y ajuste la bandeja inferior en la posición más elevada.

22

Palanca de liberación del bloqueo de las guías laterales

Para mover las Guías laterales, pulse la palanca de desbloqueo de la parte posterior.

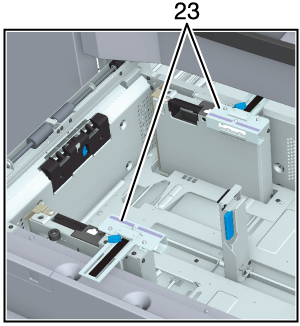

23

Guías laterales auxiliares (2 ubicaciones)

Para cargar papel separador, adjunte las Guías laterales.

Nombre

Unidad de alimentación de papel PF-707m

Tipo

Bandeja de alimentación de tres niveles (como máximo se permiten 3 de forma continua)

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w^*1, A6 w^*1, postal w^*1*2, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 w/v, 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, 8 e 13 w, 8K w, 16K w/v

Personalizado: anchura de 100 mm^*3 a 330,2 mm, longitud de 139,7 mm a 487,7 mm^*4

Papel separador^*5: A4T v, 8,5 e 11T v

*1: El papel con un tamaño inferior a 139,7 mm/5,5" de ancho solo puede cargarse en la primera bandeja.

*2: Solo en Japón.

*3: Este tamaño solo se admite cuando está montada la 1.ª bandeja. Cuando están montadas las bandejas consecutivas 2.ª y 3.ª, el tamaño mínimo es 139,7 mm/5,5".

*4: El papel para pancartas de 250 mm a 330,2 mm (9,84" a 13") de ancho y de 487,8 mm a 1300 mm (19,2" a 51,18") de largo solo se puede alimentar cuando están conectadas las opciones de alimentación de papel para pancartas y de Ajustador de la alimentación FA-502.

*5: Cuando cargue papel separador, adjunte las Guías laterales auxiliares.

El papel serie B tiene asignado el tamaño normal JIS o ISO de manera predeterminada. Este ajuste varía en función de la región de envío. Para cambiar entre JIS/ISO, póngase en contacto con el servicio de asistencia técnica.

Es posible cambiar los tamaños fijos detectables. Además, es posible seleccionar el uso de tamaño K en la pantalla [Utilidades] y es posible detectar el tamaño K. Para obtener más información, consulte [Tamaño K].

Si el ancho del papel es inferior a 139,7 mm, utilice las Guías de tamaño pequeño.

Tipo de papel

Normal, fino, color específico, papel couché brillante, papel couché mate, postal^*1, papel separador, Texturado^*2, sobre^*2

*1: Solo en Japón.

*2: (Solo 1.ª Bandeja inferior).

Peso del papel

De 52 g/m² a 400 g/m²/de 14 lb Bond a 106 lb Bond

*: Los siguientes tamaños de papel solo están disponibles para 351 g/m² a 400 g/m²/de 94 lb Bond a 106 lb Bond. Solo puede configurarse en la 1.ª Bandeja inferior.

Estándar: SRA3 w, A3 w, 13 e 19 w, 12 e 18 w, 11 e 17 w

Personalizado: ancho de 279,4 mm a 330,2 mm, largo de 420 mm a 487,7 mm/ancho de 11" a 13", largo de 16,54" a 19,2"

Capacidad de alimentación

Bandeja superior/Bandeja central: 1390 hojas (80 g/m²/21 lb Bond, altura de apilado 153 mm/6,02")

Bandeja inferior: 1850 hojas (80 g/m²/21 lb Bond, altura de apilado 203,5 mm/8,01")

Dimensiones

996 mm (anch.) e 772 mm (prof.) e 1.038 mm (alt.)/39,21" (anch.) e 30,39" (prof.) e 40,87" (alt.)

Peso

Aprox. 203 kg/447,54 lb

Alimentación

CC 12/5/-12 V (alimentación desde la máquina), CA de 180 V a 264 V, 50 Hz/60 Hz común (alimentación desde la máquina, para el calentador interno de la máquina)

CC 24 V (alimentación interna de la PFU)

En Japón: 100 V CA, 50/60 Hz (suministro por cable de alimentación)

Sistema métrico: 230 V CA, 50/60 Hz (suministro por cable de alimentación)

Sistema anglosajón: 120 V CA, 50/60 Hz (suministro por cable de alimentación)

Consumo máximo de energía

CC (suministro de la máquina): 70 W o menos

CA (unidad de alimentación de papel): 580 W o menos (opción de Calentador deshumidificador HT-506)
