[Diagrammausg. Dichteausgl.]

Geben Sie ein Dichteausgleich-Diagramm aus.

Messen Sie das ausgegebene Dichteausgleich-Diagramm mit einem Kolorimeter und registrieren Sie den Justagewert.

HINWEIS

• Gibt das Diagramm aus, auf das der in diesem System festgelegte Rastertyp angewandt wird. Wählen Sie vor der Ausgabe des Diagramms ein passendes Raster und einen passenden Papiertyp aus. Gehen Sie zu Administratoreinstellung > Benutzerdefiniertes Raster, um den Rastertyp zu ändern.

Tipps

• Wenn [Auto.Dichteausgl.-Just.] ohne den Scanner ausgeführt wird und die Intelligent Quality Care-Einheit IQ-501 nicht installiert ist, geben Sie das Dichteausgleichdiagramm aus, führen Sie Messungen mit einem Kolorimeter durch und registrieren Sie den Justagewert.
• Ausführliche Informationen über die Verwendung des Kolorimeters und die Generierung von kolorimetrischen Daten finden Sie in der Bedienungsanleitung des Kolorimeters.

1

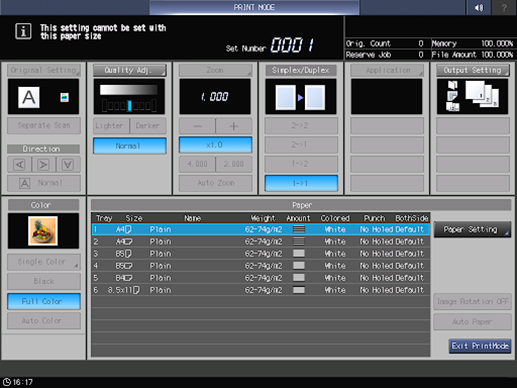

Wählen Sie das Kolorimeter aus, das Sie verwenden möchten, und drücken Sie auf [Druckmodus].

2

Drücken Sie auf [Qualitätsanpass.].

3

Drücken Sie auf [Druckraster].

• Sie können auch auf [)] rechts neben [Druckraster] drücken, um das Raster zu wechseln.

4

Wählen Sie das auszugebende Raster aus und drücken Sie auf [OK].

5

Drücken Sie auf [Schließen].

6

Wählen Sie ein Papierfach aus, in dem Papier mit einem der folgenden Formate eingelegt ist: 12 e 18 w, SRA3 w, 13 e 19 w, 11 e 17 w oder A3 w.

7

Drücken Sie auf Start am Bedienfeld.

Ein Diagramm wird ausgegeben.

8

Messen Sie das ausgegebene Diagramm mit einem Kolorimeter und erstellen Sie kolorimetrische Daten.

9

Registrieren Sie kolorimetrische Daten in diesem System.

• Wenn Sie kolorimetrische Daten mit einem USB-Flashlaufwerk registrieren, siehe Einstellungsvorgang (Registrieren von kolorimetrischen Daten von einem USB-Flashlaufwerk in diesem System). Wenn Sie sie über das Internet registrieren, siehe Einstellungsvorgang (Registrieren von kolorimetrischen Daten in diesem System über das Internet).
