Carga de papel de tamaño pequeño en la unidad de alimentación de papel PF-710

El ancho mínimo entre las placas de guía laterales de la unidad de alimentación de papel PF-710 es 139 mm / 5,47". Para cargar papel de tamaño inferior al ancho mínimo, abra las guías de tamaño pequeño y coloque el papel dentro de ellas.

  • requisito previoSi carga papel de un tamaño superior al ancho mínimo entre las placas de guía laterales, no abra las guías de tamaño pequeño.

  • requisito previoAsegúrese de utilizar las guías de tamaño pequeño por parejas cuando use las guías de tamaño pequeño. No abra solo la mitad de las guías pequeñas a la hora de cargar papel.

  1. Retire la bandeja para cargar papel en ella.

    AVISO
    • No se pueden abrir las bandejas si la máquina está apagada. Asegúrese de encender el interruptor de alimentación secundario.

    • Solo se puede retirar una bandeja al mismo tiempo.

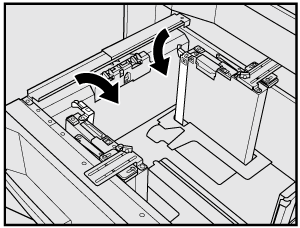

  2. Abra las guías de tamaño pequeño para cada una de las placas guía laterales frontal y posterior.

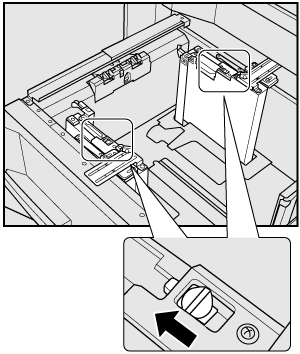

  3. Deslice las dos palancas de control del papel hacia la izquierda y bloquee la placa de sujeción del papel.

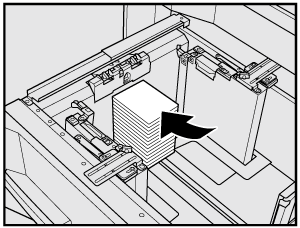

  4. Coloque el papel con la cara de impresión hacia arriba.

    • explicación adicionalAlinee la pila de papel con el lado izquierdo de la bandeja.

    AVISO
    • No supere el límite de nivel indicado en las guías para tamaño pequeño.

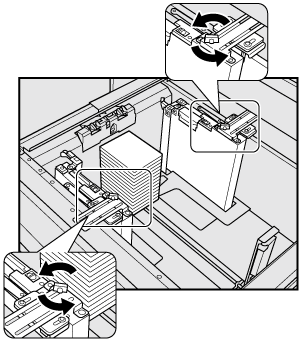

  5. Mueva las placas guía laterales para alinear las guías de tamaño pequeño con el papel.

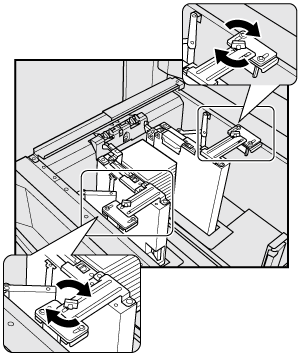

    • explicación adicionalGire los mandos de fijación de la guía lateral de las placas guía laterales hacia la izquierda para aflojarlos.

    • explicación adicionalPresionando la palanca de apertura de la placa de guía lateral delantera, coloque las guías de tamaño pequeño contra el papel.

    • explicación adicionalGire los mandos de fijación de la guía lateral de las placas de guía laterales hacia la derecha para fijar las guías de tamaño pequeño.

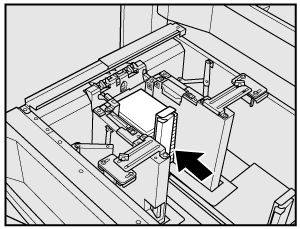

  6. Coloque la placa de guía posterior contra el papel.

    • explicación adicionalPresionando la palanca de apertura, coloque la placa de guía posterior contra el papel.

    AVISO
    • Asegúrese de que la placa de guía posterior sujeta de forma segura el papel. Si se deja un hueco entre la placa de guía posterior y el papel, la máquina no puede detectar el tamaño correcto del papel y se pueden producir atascos de papel o averías en la máquina.

  7. Empuje la bandeja hasta que quede asegurada en su posición.

    El indicador de nivel de papel en la bandeja cambia de a en la pantalla UN.PRINC. y en la pantalla COPIAR.
