Carga de papel con fichas en la unidad de alimentación de papel PF-710
Colocación de las guías laterales secundarias en una bandeja
Cuando cargue papel separador en la unidad de alimentación de papel PF-710, coloque las guías laterales secundarias.
Las guías laterales secundarias se pueden instalar en las bandejas superior, intermedia e inferior.
Retire la bandeja de la unidad de alimentación de papel que se va a cargar con papel con fichas.

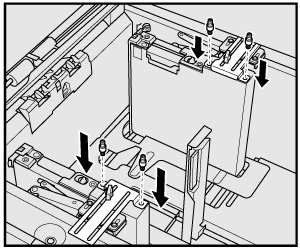

Retire los 4 tornillos (2 tornillos por cada posición) y, a continuación, coloque en su lugar los 4 tornillos de posicionamiento (2 tornillos por cada posición).
Inserte las guías laterales secundarias (2 piezas) en los tornillos de posicionamiento de las placas de guía laterales.
explicación adicionalColóquelas de forma que las marcas up queden en la posición que se indica a continuación.

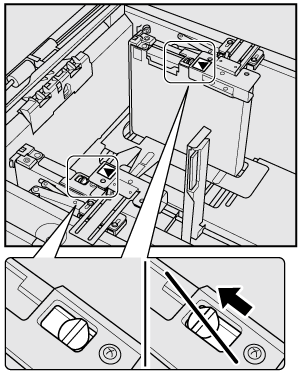

explicación adicionalMantenga las palancas de control del papel (2 piezas) en el lado de la guía trasera. No las mueva a la parte delantera. De lo contrario, podría afectar al rendimiento de la alimentación de papel.
Carga de papel con fichas en una bandeja
Ejemplo: se insertan 3 hojas de papel con fichas en los 3 juegos acabados (un total de 9 hojas de papel con fichas)
Orientación de carga | Orden de apilación | Juegos acabados |
|---|---|---|
 |  |  |
Retire la bandeja que se debe cargar con papel con fichas.
Retire la bandeja especificada para el tamaño del papel con fichas.
Gire los mandos de fijación de la guía lateral de la placa de guía lateral para aflojarlos.

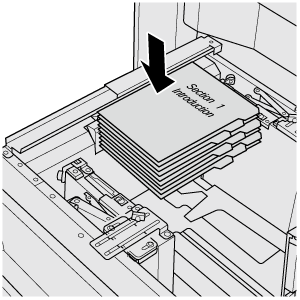

Cargue papel con fichas en la bandeja.
explicación adicionalColoque el papel con fichas en la bandeja de la unidad de alimentación de papel en referencia a la ilustración anterior.
AVISO
Al colocar el papel, no supere el límite de nivel que se indica en la placa de la guía lateral de la bandeja y en la palanca de control de papel de la boquilla de aire.
Coloque la placa de guías laterales contra el borde del papel con fichas y, a continuación, gire los mandos de fijación de la guía lateral para fijarlos.
AVISO
Asegúrese de que la placa de guía lateral y la placa de guía posterior estén bien alineadas con el papel con fichas. Si se encuentra un hueco de 1 mm o más o si el papel con fichas está desalineado en la bandeja, es posible que se produzcan problemas de alimentación.
Coloque la placa de guía posterior contra el papel con fichas.
Empuje la bandeja hasta que quede asegurada en su posición.
Expulsión del papel con fichas que no se utilice
La máquina puede ajustarse para la salida automática de los papeles con fichas que queden en la bandeja en un juego sin imprimir.
Por ejemplo, cuando la bandeja está cargada con un conjunto de 5 hojas (con 5 separadores) y solo se usan 3 hojas, la máquina funcionará como se describe a continuación.
Original | Paper | Salida | |
|---|---|---|---|
|
| Impreso en el tercer papel con fichas | El cuarto y el quinto papel con fichas salen automáticamente |
