Carga de papel en la unidad de alimentación de papel PF-710 o la unidad de inserción posterior de gran capacidad PI-PFU
En esta sección se describe un procedimiento de ejemplo de carga de papel en la unidad de alimentación de papel PF-710.
Para utilizar un papel distinto al cargado en una bandeja, cambie la configuración de dicha bandeja en Configuración pap. en la pantalla UN.PRINC. o la pantalla COPIAR.
Sugerencias
Si se utiliza la unidad de inserción posterior de gran capacidad PI-PFU, la configuración de papel no se puede definir en Conf. papel de la pantalla COPIAR. Defina la configuración de papel en Conf. papel de la pantalla UN.PRINC.
Retire la bandeja para cargar papel en ella.
AVISO
No se pueden abrir las bandejas si la máquina está apagada. Asegúrese de encender el interruptor de alimentación secundario.
Solo se puede retirar una bandeja al mismo tiempo.
Si desea cargar papel de tamaño diferente al que había antes, vaya al paso 2. Si va a cargar papel del mismo tamaño, vaya al paso 5.

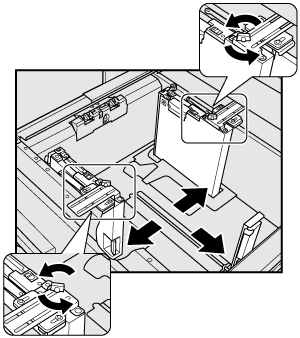

Amplíe totalmente las placas de guía laterales y la placa de guía posterior.
explicación adicionalGire los dos mandos de fijación de las guías laterales de las placas de guía laterales hacia la izquierda para aflojarlos.
explicación adicionalAmplíe totalmente las placas de guía laterales y la placa de guía posterior mientras presiona la palanca de apertura de cada placa de guía.
AVISO
Al mover las placas de guía laterales, asegúrese de sujetar la palanca de liberación del bloqueo delantera y el asa de la trasera. Si solo se mueve con la placa de guía lateral delantera, puede que las placas de guía laterales no se queden fijas en la posición correcta.

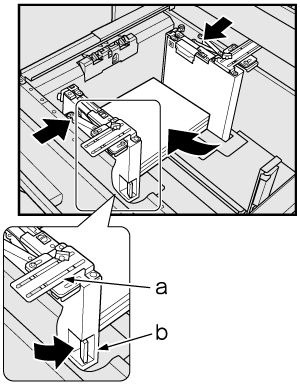

Alinee las placas de guía laterales con el papel cargado.
explicación adicionalColoque unas 100 hojas de papel con la cara de impresión hacia arriba. Mientras presiona la palanca de apertura de la placa de guía lateral delantera, alinee ambas placas de guía laterales con el papel y colóquelas de acuerdo con el indicador de tamaño de papel situado en la placa de sujeción de la guía.
a: Indicador de tamaño de papel
b: Palanca de liberación del bloqueo

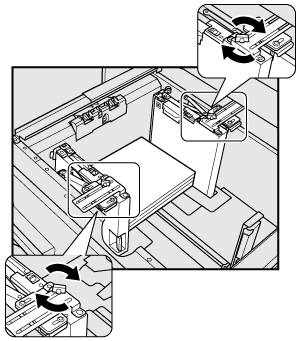

Gire los dos mandos de fijación de las guías laterales de las placas de guía laterales hacia la derecha para fijar las guías.

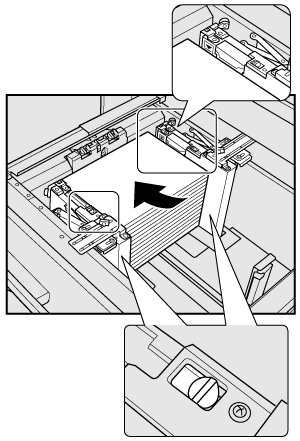

Coloque papel con la cara de impresión hacia arriba.
explicación adicionalAlinee la pila de papel con el lado izquierdo de la bandeja.
AVISO
Al colocar el papel, no supere el límite de nivel que se indica en la placa de la guía lateral de la bandeja y en la palanca de control de papel de la boquilla de aire.
Las dos placas de guía laterales tienen guías de tamaño pequeño. Asegúrese de abrirlas solo cuando vaya a cargar papel de un ancho inferior a 139 mm / 5,47".
Las guías de tamaño pequeño no se pueden utilizar en la unidad de inserción posterior de gran capacidad PI-PFU.
Para obtener más información sobre cómo se usan las guías de tamaño pequeño, consulte Carga de papel de tamaño pequeño en la unidad de alimentación de papel PF-710.

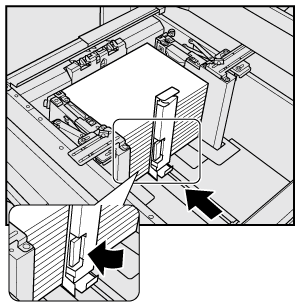

Coloque la placa de guía posterior contra el papel.
explicación adicionalPresione la palanca de liberación del bloqueo de la placa de guía posterior para moverla hasta el borde del papel.
AVISO
Asegúrese de que la placa de guía posterior sujeta de forma segura el papel. Si se deja un hueco entre la placa de guía posterior y el papel, la máquina no puede detectar el tamaño correcto del papel y se pueden producir averías en la máquina.
Empuje la bandeja hasta que quede asegurada en su posición.
El indicador de cantidad de papel en la bandeja cambiará de
a
en la pantalla UN.PRINC. y la pantalla COPIAR.AVISO
No introduzca la bandeja en la máquina a la fuerza. De lo contrario, se podrían producir averías en la máquina por el golpe inesperado.
