Eliminación de atascos de papel dentro de la unidad principal
Corte el papel en la superficie de trabajo del bobinador de rodillos RW-201.
Antes de cortarlo, fije el papel sobre la superficie de trabajo utilizando las barras magnéticas suministradas.
Tenga cuidado de no lesionarse las manos o los dedos al cortar el papel.

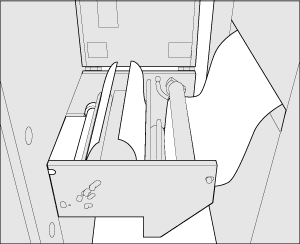

Abra la cubierta superior de la sección delantera, suelte ligeramente el medio de impresión y córtelo con las tijeras.
Tenga cuidado de no lesionarse las manos o los dedos al cortar el papel.
Limpie los restos de cola que pueda haber pegados en la placa guía. Para obtener más información, consulte Limpieza de la sección delantera.

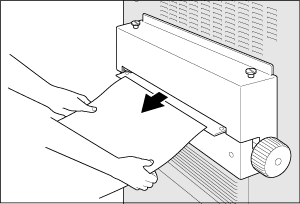

Extraiga el medio de impresión de la sección de entrega.
Al extraer el medio de impresión, evite ejercer demasiada fuerza y sáquelo en línea recta.
Si se visualiza el código de atasco [J-3105], significa que puede haberse enrollado papel alrededor de la unidad de fusión. Si no es posible extraer el papel de la sección de entrega, póngase en contacto con el servicio local de asistencia técnica. Tirar del papel con excesiva fuerza puede provocar un fallo de la máquina.

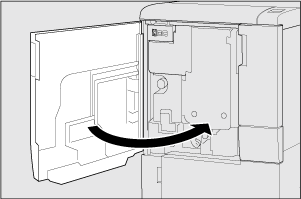

Abra la puerta frontal de la unidad principal.
Desplace la palanca [M1] hacia la izquierda y extraiga la unidad ADU.
Abra la cubierta [M2] y la cubierta [M3] y compruebe si quedan restos de cola pegados o papel dentro de la máquina.
Si hay restos de cola adheridos a las piezas, limpie el interior de la máquina.
Compruebe si la placa guía tiene restos de cola desprendidos de la sección pegada o si se ha desprendido cola de los bordes del medio de impresión.
Si queda papel, retírelo.
Si se visualiza el código de atasco [J-3112], compruebe si está limpio el sensor de centrado situado detrás de la cubierta [M3].

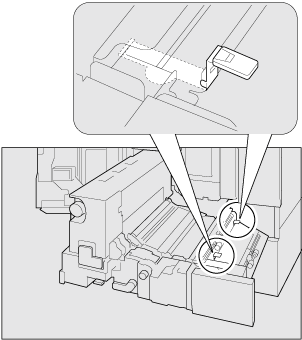

Confirme que el resorte (trasero) y el resorte (frontal) no se separan.
Si se separan, consulte Limpieza interior de la unidad principal y fíjelos.
NO toque la pieza de fusión en la unidad de fusión de transferencia.
Si lo hace, puede sufrir quemaduras. Tenga especial cuidado al quitar la unidad de fusión de transferencia o abrir la pieza de fusión.
NO introduzca la mano ni el brazo entre el cuerpo principal de la máquina y la unidad de transferencia de fusión.
Se puede dañar la máquina o producir averías imprevistas al tocar un terminal de conexión u otras piezas eléctricas. No intente realizar el mantenimiento de la máquina usted mismo, póngase en contacto con nuestro servicio de asistencia técnica.
Introduzca la ADU y vuelva a colocar la palanca [M1] en la posición original.
Introduzca con cuidado la ADU para evitar golpearla. Tenga en cuenta que un golpe fuerte a la unidad principal afecta la posición de ajuste de la unidad y puede provocar ondulación.

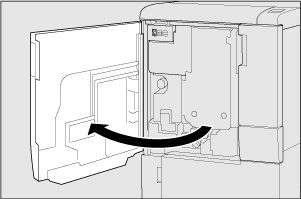

Cierre la puerta frontal de la unidad principal.

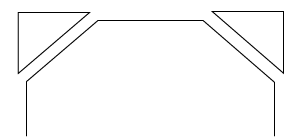

Corte los vértices del medio de impresión de la sección delantera en forma de triángulos.
Ajuste el medio de impresión en la sección delantera.

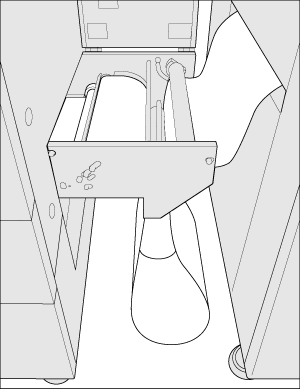

Extraiga el medio de impresión debajo de la sección delantera.
Evite que el medio de impresión extraído toque el suelo.
Ajuste el medio de impresión en la máquina.
Para obtener información adicional, consulte la página siguiente.
Encole la unión entre los medios de impresión sobre la superficie de trabajo.
Para obtener información adicional, consulte la página siguiente.
Conexión del medio de impresión (para limpieza/eliminación de atascos de papel)
