Carga del medio de impresión en la unidad principal

En esta sección, se describe cómo cargar el medio de impresión en la unidad principal.

  • Encienda previamente el interruptor de alimentación principal y el interruptor de alimentación secundario de la unidad principal y encienda el bobinador de rollos RW‑101/bobinador de rollos RW-201.

  • Para cargar medios de impresión en la unidad principal, ajuste la tensión como se indica a continuación. Para obtener más información sobre el procedimiento de configuración, consulte Ajuste de la tensión en función del tipo y grosor (peso) del papel.
    Posición del rodillo tensor 2: Superior
    Estado del rodillo alineador: Rotar
    Flujo de aire del ventilador del bucle de alimentación de papel: Auto

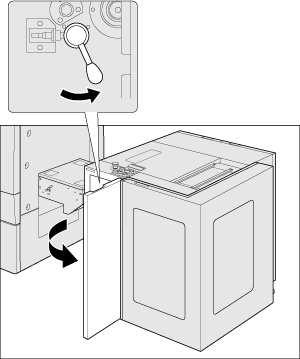

  1. Abra la puerta frontal del bobinador de rollos RW-101 y mueva la palanca para presionar el rodillo de goma.

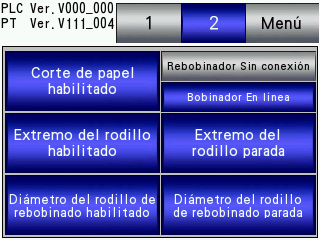

  2. En el panel táctil del bobinador de rollos RW-201, seleccione [Menú principal] - [1. Estado de la máquina/2. Ajuste de la máquina] - [2] para ajustar [Bobinador En línea], [Rebobinador Sin conexión].

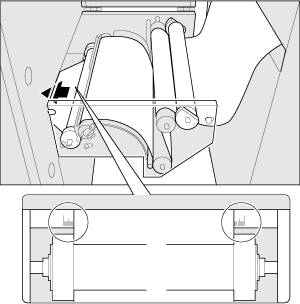

  3. Coloque el borde delantero del medio de impresión en la unidad principal.

    El medio de impresión debe estar centrado en relación con la escala marcada en la unidad principal.

    • No introduzca el borde delantero del medio de impresión en la unidad principal hasta que haya encendido la máquina. Si introduce el borde delantero del medio de impresión antes de encender la máquina, se mostrará el código J-1755 "Atascado" cuando se encienda la máquina.

  4. Introduzca el medio de impresión en la máquina hasta que se encienda [Inic. transf.] en la pantalla [Máquina] del panel táctil de la unidad principal.

    • Detenga la alimentación del medio de impresión cuando se encienda [Inic. transf.]. La función de parada automática puede no funcionar después de pulsar [Inic. transf.] si el borde delantero del medio de impresión está cerca de la salida de la unidad principal.

  5. Pulse [Inic. transf.].

    El medio de impresión atraviesa la unidad principal y se detiene automáticamente.

    • Cuando el piloto luminoso de estado situado debajo del bobinador de rollos RW-101 en la pantalla [Máquina] del panel táctil se ilumina en rojo, significa que se ha producido un error. Compruebe el error y solucione el problema.
      Para obtener más información, consulte Pantalla Error.

    • El uso de un medio de impresión rígido y grueso con el rodillo tensor 2 ajustado en la posición "Superior" puede provocar atascos de papel. Si se producen atascos frecuentes, cambie el rodillo tensor 2 a la posición "Inferior". Para obtener más información sobre cómo cambiar la posición, consulte Ajuste de la tensión en función del tipo y grosor (peso) del papel.

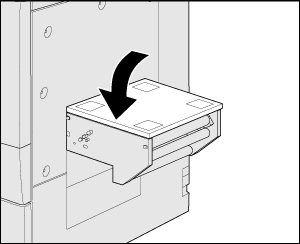

  6. Cierre la cubierta superior de la sección delantera.

    Antes de cerrar la cubierta superior, confirme que el borde del medio de impresión no está fuera de la guía.
