Inicio Mantenimiento por parte del usuarioLimpieza interior de la unidad principal

Limpieza interior de la unidad principal

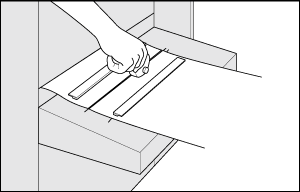

  1. Utilice las dos varillas magnéticas para fijar el medio de impresión sobre la superficie de trabajo del bobinador de rollos RW-201 y cortarlo.

    • Coloque las dos varillas magnéticas encima de la superficie de trabajo de forma que rodeen la ranura de corte y corte el medio de impresión con el cúter.

    • Tenga cuidado de no lesionarse las manos o los dedos al cortar el papel.

  2. Retire el imán del lado de la unidad principal.

  3. Saque el medio de impresión de la sección delantera tirando lentamente con la mano.

    • Extraiga el medio de impresión en línea recta. Si extrae el medio de impresión diagonalmente, puede quedar dentro de la unidad principal y provocar un error de alimentación.

  4. Ajuste en Enc. el interruptor de alimentación secundario de la unidad principal.

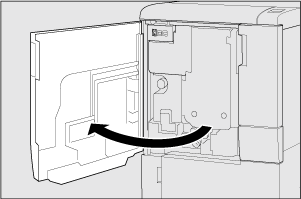

  5. Abra la puerta frontal de la unidad principal.

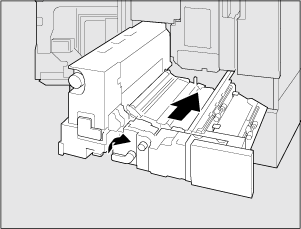

  6. Gire la palanca [M1] hacia la izquierda y extraiga la unidad ADU.

  7. Introduzca papel debajo del resorte (frontal) y el resorte (posterior).

    • Puede haber cola pegada a la parte inferior de los resortes. La introducción de papel evita que la cola se pegue en la sección de transferencia.

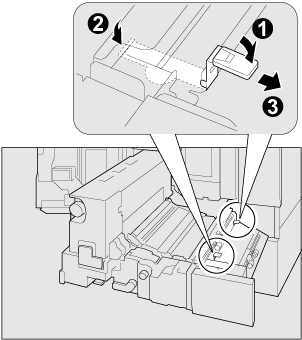

  8. Desmonte el resorte (frontal) y el resorte (posterior).

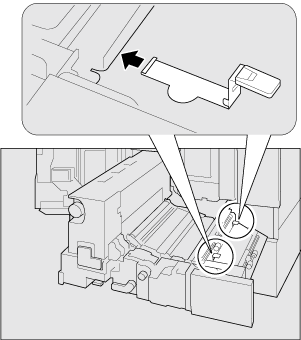

    • Para desmontar el resorte (frontal) y el resorte (posterior), desbloquee primero los ganchos junto a los mandos.

    • Después de desbloquear los ganchos junto a los mandos, abra la cubierta [M2] y desbloquee los ganchos del otro lado.

    • Tenga cuidado de no producirse cortes en las manos al montar o desmontar el resorte (frontal) y el resorte (posterior).

    • La presencia de restos de cola pegados en la sección de transferencia puede provocar un error de alimentación. Asegúrese de introducir primero papel.

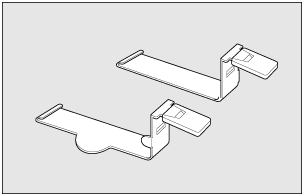

    • El resorte (frontal) tiene una prominencia redonda, no así el resorte (posterior). Fije cada resorte en la posición que le corresponde.

    • No ejerza demasiada fuerza para fijar o soltar el resorte (frontal) o resorte (posterior). Esta acción podría deformar los resortes.

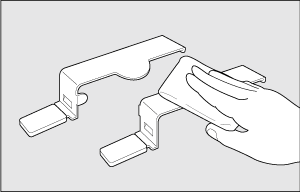

  9. Limpie el resorte (frontal) y el resorte (trasero).

    • Los resortes son piezas en las que la cola se queda pegada fácilmente y se deben limpiar a fondo.

  10. Siga el procedimiento inverso al de desmontaje para fijar el resorte (frontal) y el resorte (trasero).

    • Después de fijarlos, compruebe si ambos resortes están enganchados.

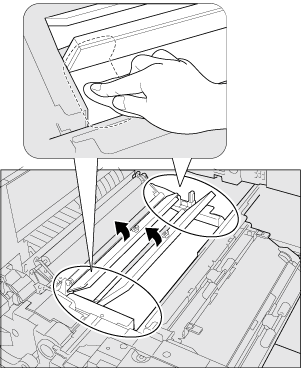

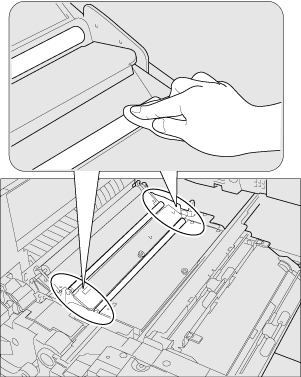

  11. Limpie el rodillo de pretransferencia 1, el rodillo de pretransferencia 2, la cubierta [M2] y la cubierta [M3].

    • Limpie a fondo el rodillo de pretransferencia 1, el rodillo de pretransferencia 2, la cubierta [M2] y la cubierta [M3] porque son piezas en cuyos extremos suele haber restos de cola pegados.

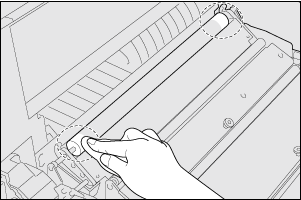

  12. Limpie el rodillo de transferencia secundario.

    • Limpie el rodillo de transferencia secundario mientras lo hace girar.

    • Limpie solo ambos extremos del rodillo de transferencia secundario. Evite tocar otras piezas, porque podría menoscabar la calidad de impresión.

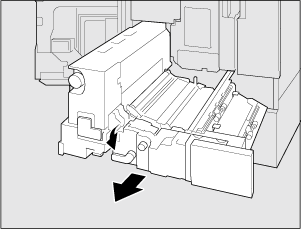

  13. Introduzca la ADU y vuelva a colocar la palanca [M1] en la posición original.

    • Introduzca con cuidado la ADU para evitar golpearla. Tenga en cuenta que un golpe fuerte a la unidad principal afecta la posición de ajuste de la unidad y puede provocar ondulación.

  14. Cierre la puerta frontal de la unidad principal.

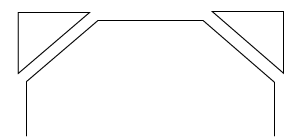

  15. Corte las puntas del medio de impresión de la sección delantera de forma que obtenga dos triángulos.

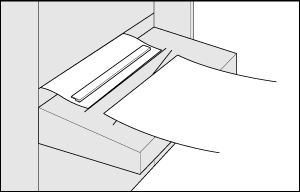

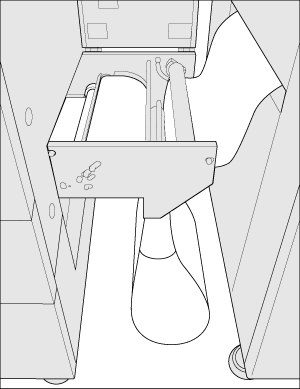

  16. Ajuste el medio de impresión en la sección delantera.

    Ajuste el medio de impresión de forma que sea arrastrado debajo de la sección delantera.

    • Evite que el medio de impresión extraído toque el suelo.

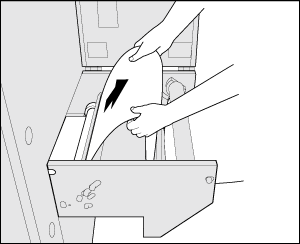

  17. Ajuste el medio de impresión en la máquina.

    Para obtener información adicional, consulte la página siguiente.

    Carga del medio de impresión en la unidad principal

  18. Encole la unión entre los medios de impresión sobre la superficie de trabajo.

    Para obtener información adicional, consulte la página siguiente.

    Conexión del medio de impresión (para limpieza/eliminación de atascos de papel)
