Limpieza de la sección delantera

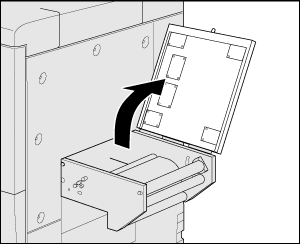

  1. Abra la cubierta superior de la sección delantera.

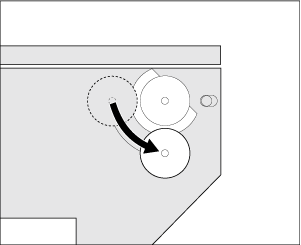

  2. Si el rodillo tensor 2 se ha ajustado en posición "Superior", cámbielo a posición "Inferior"

    Para obtener más información sobre cómo cambiar la posición, consulte Ajuste de la tensión en función del tipo y grosor (peso) del papel.

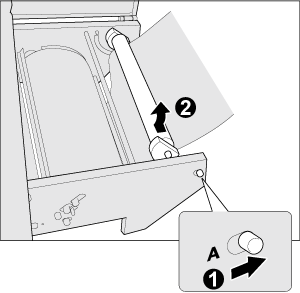

  3. Deslice el tetón del rodillo tensor 1 hacia la derecha para desbloquearlo y empuje hacia atrás el rodillo tensor 1 para extraerlo.

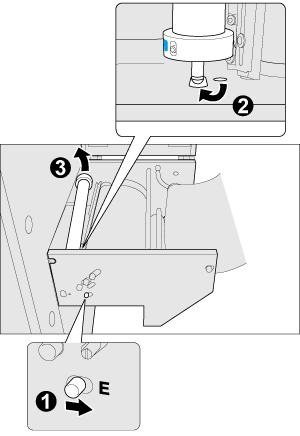

  4. Deslice el tetón del rodillo limitador hacia la derecha para desbloquear y extraer el rodillo limitador.

    Empuje el rodillo limitador hacia delante para expulsar el eje en el lado frontal, introduzca el lado frontal del eje del rodillo limitador en el orificio grande situado junto al orificio en el que había estaba insertado previamente y retire el eje en el lado posterior del rodillo limitador.

    • Cuando desmonte el rodillo limitador, deslice la cubierta de protección hacia atrás para alinear la guía limitadora del rodillo limitador.

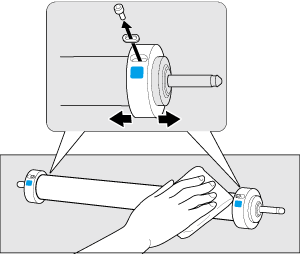

  5. Utilice alcohol isopropílico para eliminar la cola pegada en ambos extremos del rodillo tensor 1.

    Recuerde que el eje ranurado corresponde al lado frontal.

    • Si resulta difícil eliminar la cola, utilice la llave hexagonal suministrada para desmontar las guías de medios de impresión en ambos extremos del rodillo antes de limpiarlo. Cuando fije las guías de medios de impresión, asegúrese de que las caras que llevan la película ICP verde están orientadas hacia el interior (cerca del medio de impresión).

    • Ajuste la posición de las guías de medios de impresión después de fijarlas. Para obtener más información, consulte Ajuste de las posiciones del medio de impresión y de las piezas.

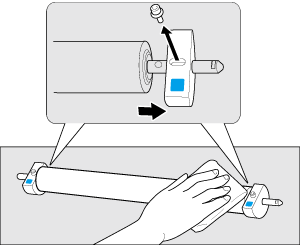

  6. Elimine la cola pegada en ambos extremos del rodillo limitador.

    Recuerde que el eje ranurado corresponde al lado frontal.

    • Si resulta difícil eliminar la cola, utilice la llave hexagonal suministrada para desmontar las guías limitadoras y límpielas una por una. Procure no extraviar las arandelas después de desenroscar los tornillos.

    • Cuando monte las guías limitadoras, asegúrese de que los lados recubiertos con fluororesina quedan orientados hacia dentro.
      Ajuste la posición de las guías limitadoras después de fijarlas. Para obtener más información, consulte Ajuste de las posiciones del medio de impresión y de las piezas.

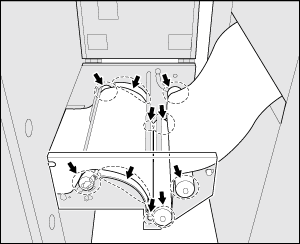

  7. Limpie el rodillo tensor 2, el rodillo tensor 3, el rodillo tensor 4, el rodillo alineador y la placa guía.

    Desplace el papel hacia delante, detrás o arriba para poder limpiar con alcohol isopropílico los laterales y las partes centrales de las piezas. Si el rodillo alineador se ha ajustado en "Fijo", ajústelo en "Rotar" y límpielo mientras lo hace girar.

    Para obtener más información sobre cómo cambiar el ajuste del rodillo alineador (fijo/rotar), consulte Ajuste de la tensión en función del tipo y grosor (peso) del papel.

    • Preste atención a las partes que sobresalen de la placa guía para evitar lesiones durante la limpieza.

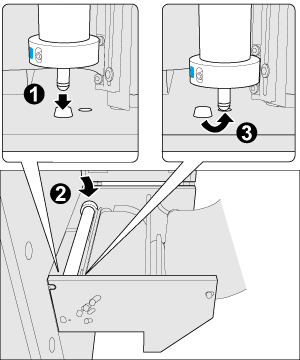

  8. Instale el rodillo limitador.

    Introduzca el eje frontal del rodillo limitador en el orificio grande situado junto al orificio del eje e introduzca después el rodillo limitador en el lado posterior. Empuje el rodillo limitador desde el lado frontal e introdúzcalo en la posición correcta.

    • Verifique que encaja de forma audible.

    • Al montar el rodillo de restricción, deslice la cubierta de protección hacia delante para alinear la guía limitadora del rodillo limitador.

  9. Instale el rodillo tensor 1.

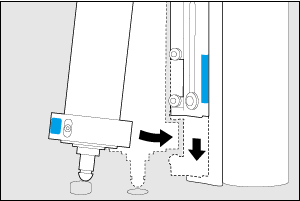

    Introduzca el eje posterior del rodillo tensor 1, alinee el ángulo de la guía de medios de impresión con la línea guía de la placa guía posterior e introduzca el eje frontal del rodillo.

    • Verifique que encaja de forma audible.

  10. Si la posición del rodillo tensor 2 se ha modificado en el paso 2, colóquelo nuevamente en la posición anterior.
