[Atrás]
Descripción general
Permite ajustar la ampliación, la posición y el sesgo de la imagen que se va a imprimir en el lado trasero.
Primero debe ajustar [Zoom] y [Desplazamiento de imagen] en la parte frontal, y después debe ajustar la parte posterior tomando como referencia la parte frontal.
Resulta útil para realizar un ajuste fino después del Ajuste ambas caras.
Especificaciones
Categoría | Copiar / escanear | |||
Ubicación | Máquina | Panel táctil | ||
Controlador de impresora | - | |||
Aplicación | - | |||
Opciones obligatorias | - | |||
Elementos obligatorios | - | |||
Elementos de configuración | [Zoom] | [Vertical] | Ajusta la ampliación al imprimir en dirección transversal. Rango: de -1,00 a +1,00 | |
[Horizontal] | Ajusta la ampliación al imprimir en la dirección de alimentación del papel. Rango: de -0,50 a +0,50 | |||
[Desplazamiento de imagen] | [Ar<->Ab] | Ajusta la posición arriba/abajo de una imagen. Rango: de -10,0 a +10,0 | ||
[Der<->Izq] | Ajusta la posición derecha/izquierda de una imagen. Rango: de -10,0 a +10,0 | |||
[BucleRegistro] | Permite ajustar la proporción de bucle de papel del rodillo de registro cuando se produce una desviación de imagen debido al sesgo del papel. Intervalo disponible: de -9,9 a +9,9 | |||
[Ajuste tabla] | Ajusta las posiciones de la parte frontal y posterior en función de los valores numéricos que se muestran en el gráfico de salida. Para obtener más información, consulte [Ajuste tabla] ([Frontal] / [Atrás]). | |||
[Reinic.(front./post.)] | Reinicia los ajustes [Frontal] y [Atrás]. | |||
Teclado | Se utiliza para introducir valores numéricos. | |||
[Borr.] | Restablece el valor numérico a "0". | |||
Observaciones | - | |||
Referencia | - | |||
Acceso en pantalla | Panel táctil - [UN.PRINC.] - [Ambas caras] - [Atrás] | |||
Panel táctil - [UN.PRINC.] - [Configuración pap.] - [Nueva config] - [Aj. ambas caras] - [Atrás] | ||||
Panel táctil - [UN.PRINC.] - [Configuración pap.] - [Cam. juego] - [Aj. ambas caras] - [Atrás] | ||||
Panel táctil - [UN.PRINC.] - [R./el.conf.pap.] - [Añadir/Editar] - [Aj. ambas caras] - [Atrás] | ||||
Procedimiento
1
Permite ajustar la ampliación, la posición y el sesgo de la imagen que se va a imprimir en el lado trasero.
Prepare un gráfico de prueba para verificar un posible error de alineación entre la parte delantera y posterior antes del ajuste. Por comodidad, defina un punto de referencia para medir el factor de escala o la posición en el gráfico de prueba.
Compare el patrón de prueba con el gráfico impreso después del ajuste y verifique el factor de escala, el error de alineación y el sesgo.
2

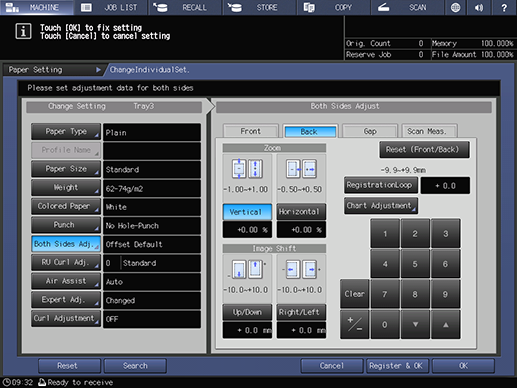

Pulse [Vertical].
3
Utilice el teclado en pantalla o el teclado del panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Para ampliar la imagen impresa, introduzca un valor positivo y para reducirla, introduzca un valor negativo.
Rango de ajuste: [-1.00~+1.00]
4

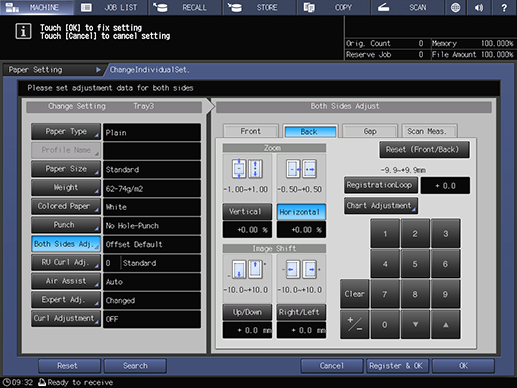

Pulse [Horizontal].
5
Utilice el teclado en pantalla o el teclado del panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Para ampliar la imagen impresa, introduzca un valor positivo y para reducirla, introduzca un valor negativo.
Rango de ajuste: [-0.50~+0.50]
6
Pulse [Ar<->Ab].
7
Utilice el teclado en pantalla o el teclado del panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor positivo para desplazar la imagen impresa hacia arriba y un valor negativo para desplazarla hacia abajo.
Rango de ajuste: [-10.0~+10.0]
8
Pulse [Der<->Izq].
9
Utilice el teclado en pantalla o el teclado del panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar un valor positivo o negativo.
Introduzca un valor positivo para desplazar la imagen impresa hacia la derecha y un valor negativo para desplazarla hacia la izquierda.
Rango de ajuste: [-10.0~+10.0]
10

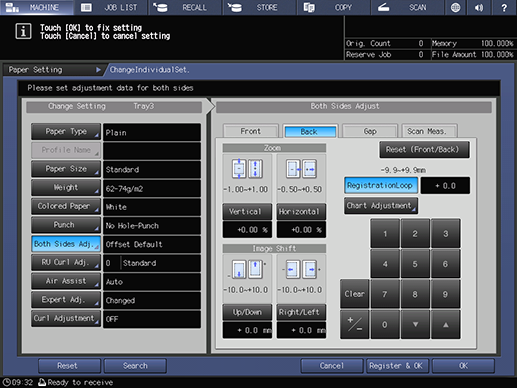

Pulse [BucleRegistro].
11
Utilice el teclado en pantalla o el teclado del panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar el valor positivo.
Para ajustar el sesgo de la imagen de impresión, introduzca un valor positivo.
NOTA
- No introduzca un valor negativo. Al introducir un valor negativo puede aumentar el sesgo de la imagen de impresión, así como el error de alineación entre el lado delantero y el trasero.
12
Imprima un gráfico de la parte posterior.
Compare el gráfico de salida con el gráfico de los ajustes. Compruebe que haya mejorado el factor de escala y el error de alineación de la parte posterior.
Repita los pasos 2 y 11 hasta obtener el resultado deseado.
