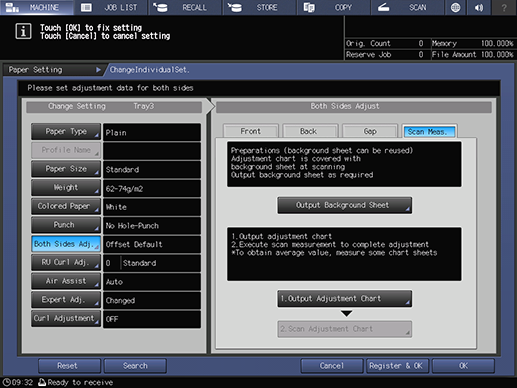

Imprima la hoja de fondo para medición en un papel de tamaño A3 o 11 e 17. Si el tamaño de la hoja de fondo es más pequeño que A3 o 11 e 17, puede que la medición de escaneado no se lleve a cabo.

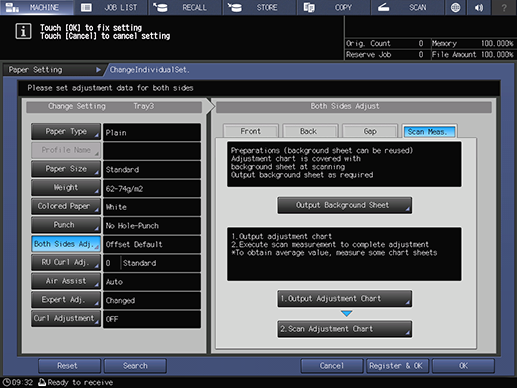

Es posible imprimir 20 hojas de gráficos o más, pero el número máximo de hojas que se puede escanear de forma continua es 20.

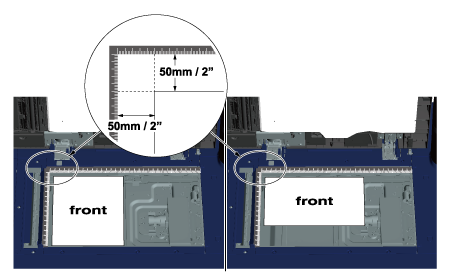

Coloque la esquina superior izquierda del gráfico a una distancia de unos 5 cm / 2" de la guía del tamaño vertical y la guía del tamaño horizontal, y alinee los bordes izquierdo y superior paralelos a la guía del tamaño vertical y la guía del tamaño horizontal del Cristal de originales.

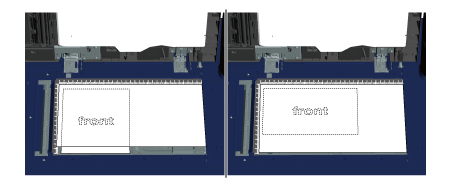

Coloque la cara posterior de la hoja de fondo hacia abajo (hacia el Cristal de originales) y ajústela a la guía del tamaño vertical y la guía del tamaño horizontal de la parte izquierda y superior como se muestra a continuación. Al hacerlo, tenga cuidado de no desplazar la posición del gráfico que se ha colocado antes.

Una vez colocado, cierre el ADF.

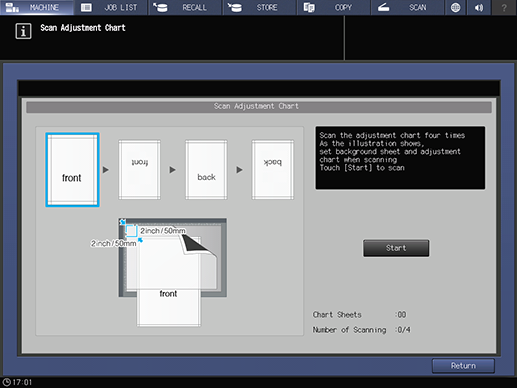

Cuando el escaneado se completa, el [Núm. de escaneados] de la pantalla [Escanear tabla de ajuste] incrementa su valor en 1 y el marco azul que muestra la ilustración en la parte superior de la pantalla se desplaza hacia el siguiente hacia la derecha.

Si mueve el gráfico antes de que el marco azul se desplace a la siguiente posición, puede que la medición no se realice correctamente.

Si aparece un mensaje de [Error de escaneado de tabla de ajuste], siga las instrucciones en pantalla para cargar correctamente el gráfico o la hoja de fondo para la medición.

Si se abre el ADF, se muestra un cuadro de diálogo y no es posible iniciar el escaneado. Cierre el ADF y después cierre el cuadro de diálogo.
