Eliminación de atascos de papel
Notas sobre cómo eliminar los atascos de papel
En este apartado se recogen los puntos que se deben tener en cuenta al eliminar atascos de papel. Asegúrese de leer este apartado antes de intentar eliminar un atasco de papel.
- No apague el Interruptor de alimentación principal o el Interruptor de alimentación secundario al eliminar atascos de papel. Si lo hace podría resultar difícil extraer la bandeja o la Unidad de fijación de transferencia.
- La Palanca [M1] que extrae la Unidad de fijación de transferencia se inclina hacia la derecha y no es posible extraer la Unidad de fijación de transferencia si hay un atasco en la entrada de alimentación de papel o en la sección de salida de la máquina. No intente, bajo ninguna circunstancia, inclinar a la fuerza la Palanca [M1].
- Tenga cuidado para no rasgar el papel o dejar restos de papel en la máquina al eliminar el atasco de papel.

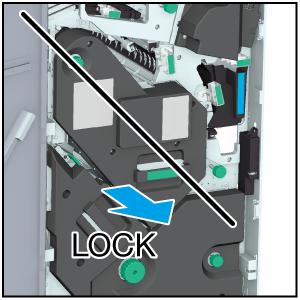

- Al intentar extraer el Apilador de la Unidad de acabado FS-532 con vistas a eliminar un atasco de papel, puede que esté bloqueado y no pueda extraerlo.

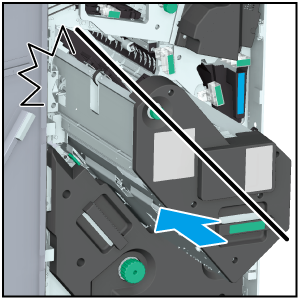

- Se puede dar el caso también de, al intentar darle la vuelta al Apilador extraído, esté bloqueado y no se pueda volver a poner en su posición original.

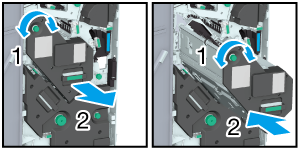

- En cualquier caso, gire el Mando [FS8] del Apilador. De este modo, el apilador se desbloqueará y podrá volver a utilizarlo.
Referencia
- Es posible que se muestren también códigos de atasco en la zona de visualización de mensajes de la pantalla [Posición atasco]. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.
¿Cómo eliminar atascos de papel?
1
Pulse [Ilustración] en la pantalla [Posición atasco].
Se visualiza la pantalla [Ilustración].
Si hay varias ilustraciones, pulse [Siguiente] para saber cómo eliminar el atasco de papel.
Pulse [Pos.atasco] para volver a la pantalla [Posición atasco].
2
Elimine el atasco de papel conforme a las instrucciones facilitadas en pantalla.
NOTA
- Asegúrese de confirmar la posición de la etiqueta de advertencia antes de eliminar el atasco de papel. Para obtener más información, consulte [Información de seguridad] del manual del folleto.
3
Una vez completado el proceso, el visualizador volverá a la pantalla [UN.PRINC.].
Si hay varios atascos de papel, volverá a la pantalla [Posición atasco] y se mostrará el punto donde se encuentra el atasco que se debe eliminar. Repita el Paso 1 y el Paso 2 hasta que estén despejados todos los puntos. Una vez eliminados todos los atascos de papel, el visualizador volverá a la pantalla [UN.PRINC.].
Pantalla | Precaución/Advertencia durante el trabajo |
|---|---|
 |
|
Riesgo de quemaduras. | |
No toque las partes sometidas a altas temperaturas de la parte izquierda de la unidad de fusión o de debajo de la cubierta de la pieza de fusión de la máquina. | |
Tenga especial cuidado al quitar la unidad de transferencia de fusión o abrir la parte de la pieza de fusión. | |
 |
|
Riesgo de lesiones. | |
No introduzca la mano ni el brazo entre la máquinas y la unidad de transferencia de fusión. | |
Tocar elementos como, por ejemplo, las conexiones de componentes eléctricos puede producir un funcionamiento correcto o accidentes. No asuma ningún riesgo. Póngase en contacto con el servicio de asistencia técnica. | |
|
|
Riesgo de lesiones debido a las grapas atascadas. | |
Tenga cuidado al eliminar los atascos de grapas. | |
¡Las grapas están afiladas! | |
|
|
Riesgo de quemaduras. | |
No toque la unidad del depósito de cola con las manos. | |
Tenga especial cuidado cuando la unidad del depósito de cola sobresalga en la parte frontal. |
Advertencia, altas temperaturas y riesgo de quemaduras
