¿Qué significa Apilador de gran capacidad?
Descripción general
La Apilador de gran capacidad es uno de los dispositivos opcionales que se utilizan en este sistema. Si el Apilador de gran capacidad está instalado en el sistema, se puede apilar una gran cantidad de papel clasificado o sin clasificar.
El Apilador de gran capacidad LS-507 tiene capacidad para apilar hasta 3000 hojas impresas en la Bandeja del apilador.
_MCO031662B_D.png)
Maneje el Panel de control del Apilador de gran capacidad LS-507 para retirar el papel apilado en el Bandeja del apilador. El Carro permite entregar el papel sin problemas al siguiente proceso.
NOTA
- Para utilizar esta función es necesario disponer de la opción Apilador de gran capacidad LS-507.
Referencia
- Para obtener más información sobre las especificaciones del Apilador de gran capacidad LS-507, consulte Apilador de gran capacidad LS-507.
Procedimiento de ajuste (retirada del papel utilizando el carro)
Este apartado describe cómo desplazar el papel apilado en la Bandeja del apilador al Carro y retirar el papel.
1

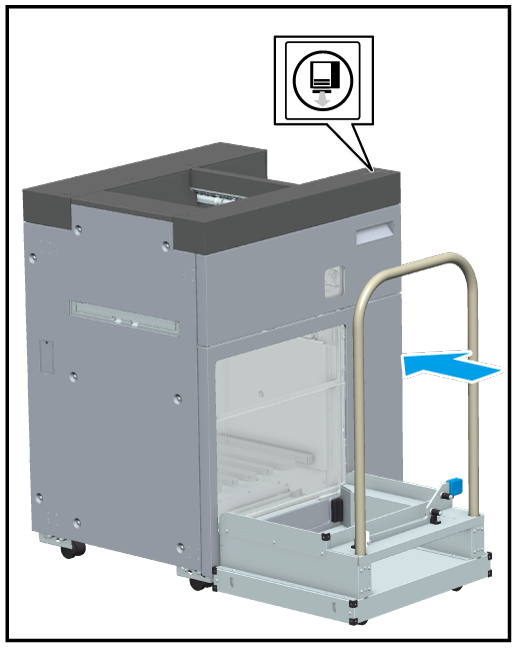

Coloque el Carro delante de la Puerta del papel de salida y pulse el Botón de expulsión"
" iluminado.
" iluminado._MCO031655D_D.png)
La Bandeja del apilador baja, el papel se apila en la Bandeja de salida y la Puerta del papel de salida se abre.
Cuando la Puerta del papel de salida se abre, la Bandeja de salida sale por el Carro.
2
Pulse el botón iluminado Botón de almacenamiento"
".
"._MCO031691A_D.png)
La Bandeja de salida permanece en el Carro, y solo el receptor de la Bandeja de salida se aloja en el apilador.
NOTA
- Mientras el receptor de la Bandeja de salida esté en movimiento, no mueva el Carro. Si lo hace, puede provocar la caída de la Bandeja de salida o el colapso de un grupo de papel.
3

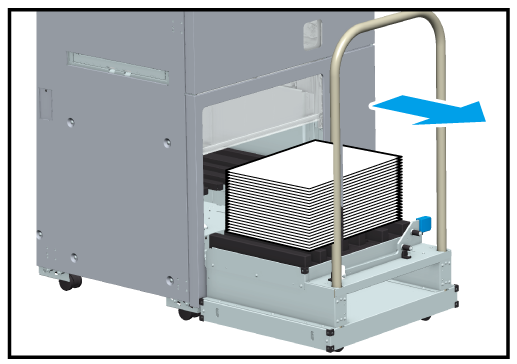

Saque el Carro.
_MCO031653B_D.png)
NOTA
- Tire del Carro en línea recta. Al mover el Carro, tenga cuidado de no forzar el cambio de dirección. El Carro solo se debe utilizar para apilar papel. No lo utilice en ningún caso para fines distintos de la carga de papel.
- El Tope para papel incorporado evita que el papel se caiga cuando se intenta mover el Carro cargado con una gran cantidad de papel. Para obtener más información sobre el uso del Tope para papel, consulte Procedimiento de ajuste (evitar que el papel se colapse en la Bandeja de salida ).
4
Retire el papel del Carro.
_MCO031654B_D.png)
5
Vuelva a colocar el Carro delante de la Puerta del papel de salida.
_MCO031680B_D.png)
NOTA
- En ese momento, compruebe que no quede papel en la Bandeja de salida.
6

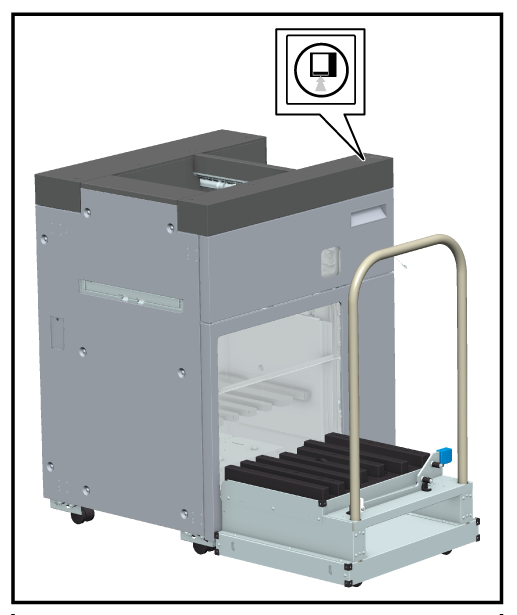

Pulse el botón iluminado Botón de almacenamiento"".
"._MCO031692A_D.png)
La Puerta del papel de salida se abrirá y el receptor de la Bandeja de salida saldrá del interior del apilador.
7

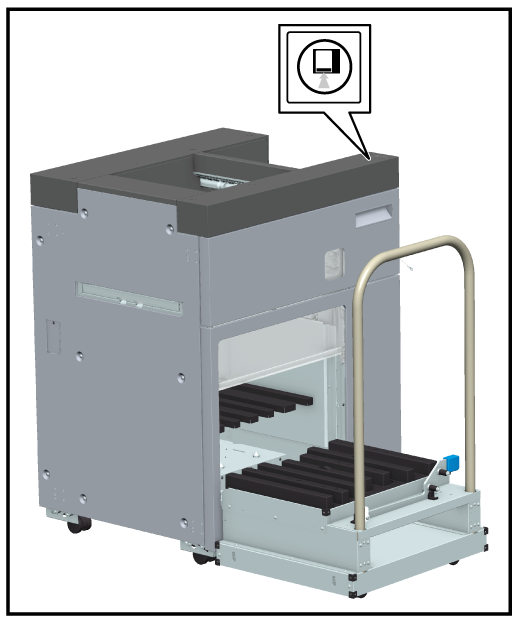

Cuando el receptor de la Bandeja de salida se detenga, pulse de nuevo el botón iluminado Botón de almacenamiento"".
"._MCO031681B_D.png)
La Bandeja de salida y el receptor se alojan en el apilador.
NOTA
- Mientras el receptor de la Bandeja de salida esté en movimiento, no mueva el Carro. Si lo mueve a la fuerza, podría provocar una avería.
8
Extraiga el Carro y retírelo del apilador.
Sugerencias
- Si la Bandeja de salida sale del Carro, compruebe la dirección en las posiciones de los orificios de la Bandeja de salida y vuelva a colocarla en la posición original. Si no se carga correctamente, la Bandeja de salida no podrá volver a colocarse en el apilador.
_MCO031656C_D.png)
Procedimiento de ajuste (retirada del papel sin utilizar el carro)
Este apartado describe cómo retirar directamente el papel apilado en la Bandeja del apilador.
1

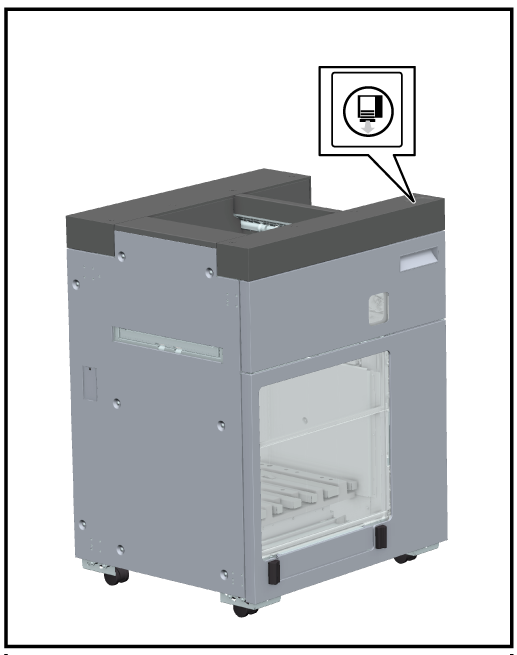

Pulse el botón iluminado Botón de expulsión"".
"._MCO031657C_D.png)
La Bandeja del apilador baja, el papel se apila en la Bandeja de salida y la Puerta del papel de salida se abre.
Cuando se abre la Puerta del papel de salida, la Bandeja de salida sale hacia delante desde el interior del apilador.
2
Retire el papel de la Bandeja de salida. Cuando se retira el papel, la Puerta del papel de salida se abre y la Bandeja de salida y el receptor se alojan automáticamente en el apilador.
Si la Bandeja de salida sale del receptor, vaya al paso 3 y vuelva a colocar la Bandeja de salida en la posición original. Si no se carga correctamente, la Bandeja de salida no podrá volver a colocarse en el apilador.
NOTA
- En ese momento, compruebe que no quede papel en la Bandeja de salida.
3
Pulse el Botón de almacenamiento iluminado.
Se abrirá la Puerta del papel de salida y el receptor saldrá hacia delante desde el interior del apilador.
4

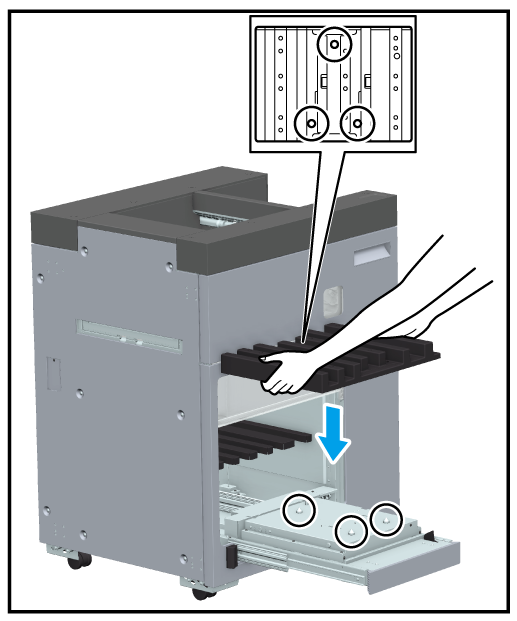

Cuando el receptor se detenga, coloque la Bandeja de salida en el receptor.
_MCO031682B.png)
Al colocar la Bandeja de salida, alinee los 3 orificios de la Bandeja de salida con los salientes del receptor.
5
Compruebe que la Bandeja de salida y el receptor se alojen automáticamente en el apilador.
Sugerencias
- Puede retirar el papel directamente de la Bandeja del apilador en el apilador.
1. Pulse dos veces el Botón de expulsión.
La Bandeja del apilador bajará y se detendrá a medio camino.
2. Retire el papel manualmente mientras la Puerta del papel de salida permanece abierta.
Tenga cuidado de no pillarse las manos en Puerta del papel de salida.
3. Cierre la Puerta del papel de salida.
Procedimiento de ajuste (evitar que el papel se colapse en la Bandeja de salida )
En esta sección, se describe cómo usar el Tope para papel. El Tope para papel evita que el fardo de papel de la Bandeja de salida se colapse.
1

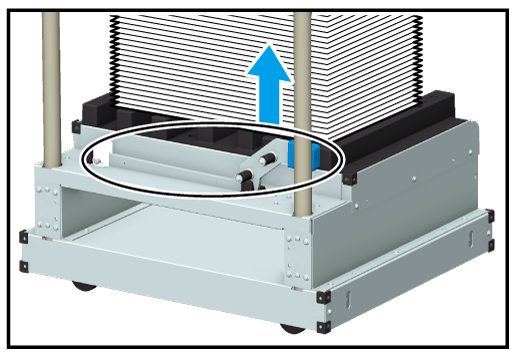

Retire el Tope para papel del Carro.
_MCO031659B.png)
2

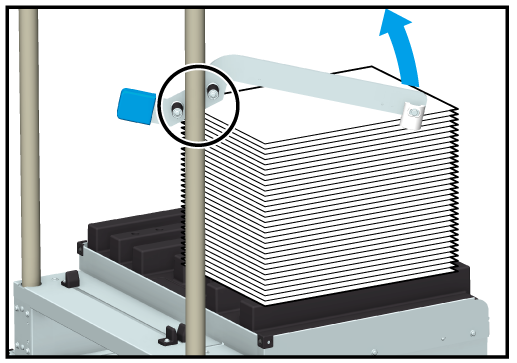

Enganche los 2 salientes del Tope para papel en la barra vertical del mango del Carro y levante el extremo opuesto hasta la parte superior del papel.
_MCO031660A_D.png)
3
Empuje el Tope para papel sobre el papel y fíjelo.
_MCO031661A_D.png)
Tenga cuidado de no empujar más de lo necesario. Si lo hace, podría causar que el papel de salida se arrugue o rasgue.
4
Después de retirar el papel, vuelva a colocar el Tope para papel en la posición original.
