Plegado
Descripción general
El papel se puede plegar de varias formas según la aplicación. Los tipos de pliegue seleccionables varían en función de las opciones instaladas.
En el Panel de control de la Unidad de inserción posterior PI-502 solo se puede seleccionar el plegado triple interior.
Para realizar manualmente el grapado de cuadernillo o el plegado por la mitad de un original de cuadernillo, ordene las páginas del original en orden inverso después de referenciar lo siguiente.
Se requiere una de las opciones siguientes para utilizar esta función.
- Unidad de acabado FS-532 con la Unidad de inserción posterior PI-502 y el Unidad de grapado de lomos SD-510 instalados
- Unidad de acabado FS-541 con la Unidad de inserción posterior PI-502 y el Unidad de grapado de lomos SD-510 instalados
- Unidad de plegado FD-503
- El tamaño de papel disponible o el número de hojas varía en función de los dispositivos opcionales instalados. Para obtener más información, consulte Nombres y especificaciones de piezas opcionales para salida de papel.
- Unidad de inserción posterior PI-502: Solo puede utilizarse como bandeja de papel la Bandeja inferior . La Bandeja superior no está disponible.
- Unidad de plegado FD-503: Solo puede utilizarse como bandeja de papel la Bandeja superior . La Bandeja inferior no está disponible.
- Las hojas plegadas se imprimen en la Bandeja plegadora.
Procedimiento de ajuste (para la Unidad de inserción posterior PI-502)
Dobla el papel en tres.
1
Cargue papel en la Bandeja inferior de la Unidad de inserción posterior PI-502 y alinee las Guías laterales con el papel.
2

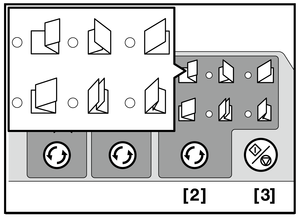

Pulse la Tecla de selección del modo de grapado [2] del Panel de control de la unidad de inserción posterior para encender la luz LED del modo de plegado.
3
Abra la página Asa de entrega de papel de la Bandeja plegadora.
4
Pulse la Tecla de inicio/parada [3] para iniciar el procesamiento.
Procedimiento de ajuste (para la Unidad de plegado FD-503)
Permite plegar el papel.
1
Cargue papel en la Bandeja superior de la Unidad de inserción posterior de la Unidad de plegado FD-503 y alinee las Guías laterales con el papel.
2
Pulse la Tecla de selección de plegado [2] del Panel de control de la unidad de inserción posterior para encender la luz LED del modo de plegado seleccionado.
3
Pulse la Tecla de inicio/parada [3] para iniciar el procesamiento.
- Si la máquina se detiene porque se ha detectado doble alimentación pero en realidad esta no se ha producido, pulse la Tecla de la función de detección de alimentación múltiple [1] para encender el LED indicador de detección de doble alimentación OFF.
