[Calibración]
Descripción general
Realice el calibrado mediante el Controlador de imagen.
Al realizar la calibración, el sistema imprime correctamente los colores que se introducen en otro dispositivo.
También permite comprobar la precisión de los datos de medición de calibración.
NOTA
- Para llevar a cabo la [Calibración] se necesita un colorímetro.
Sugerencias
- Para medir un gráfico en color utilizando un colorímetro, debe instalar el controlador del colorímetro. Encontrará más información en el manual del operador del colorímetro.
- El método utilizado en el momento de la medición varía en función del colorímetro seleccionado. Encontrará más información en el manual suministrado con el colorímetro.
- No es posible cambiar el colorímetro durante la medición.
Referencia
- Para obtener más información sobre [Usar contr. man. dens. color], consulte el paso 1 de [Configuración básica].
Procedimiento de ajuste (creación de datos de corrección)
Permite crear datos de ajuste. Es posible crear 20 elementos de datos de ajuste (tipo de papel: 5 e tipo de trama: 4).
La información de combinación se indica tanto para los datos de ajuste como para la tarea de impresión. De acuerdo con esta información, el sistema selecciona los datos que son apropiados para una tarea.
1

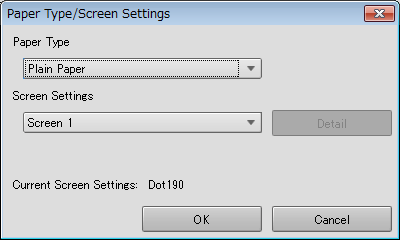

Haga clic en [Config.] en el campo [Calibración].
_MJA031924A_D.png)
Se visualiza la pantalla de configuración.
2
Seleccione [Tipo de papel] y [Configuración de pantalla] en la lista del menú.
Por lo general, no es necesario cambiar el valor predeterminado de [Pantalla 1].
El tipo de trama se muestra en [Configuración de pantalla actual:]. Encontrará más información en [Trama personalizada].
3
Si se ha seleccionado [Pantalla Personalizada] en [Configuración de pantalla], haga clic en [Detalle].
Se visualiza la pantalla [Pantalla Personalizada].
4

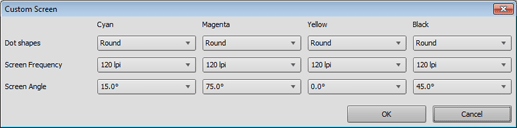

Indique [Formas de puntos], [Anchura de la trama] y [Ángulo de pantalla] para cada color ([Cian] / [Magenta] / [Amarillo] / [Negro]) y haga clic en [Aceptar].
_MJA031925A_D.png)
Esto permite volver a la pantalla [Configuración de tipo de papel/pantalla].
5
Haga clic en [Aceptar] para volver a la pantalla [Gestor de calibración].
El contenido de los ajustes también se muestra en el panel de la impresora.
Para utilizar [Ejecutar calibración], consulte Procedimiento de ajuste (realización de [Ejecutar calibración]).
Procedimiento de ajuste (realización de [Ejecutar calibración])
Las pantallas que se muestran a continuación pueden ser distintas de las reales dependiendo del entorno de utilización, o de la versión y la revisión de la aplicación.
Permite imprimir un gráfico en color y realizar la medición utilizando un colorímetro. También puede registrar datos de medición en el Controlador de imagen.
Antes de [Ejecutar calibración], realice la [Config.] en [1. Configuración de tipo de papel/pantalla]. Para obtener más información, consulte [Config.].
NOTA
Para usar [Ejecutar calibración] se necesitan los siguientes ajustes.
- Asigne a [Usar contr. man. dens. color] el valor [Desactivado]
1
Haga clic en [Ejecutar calibración] en el campo [2.Calibración].
Se visualiza la pantalla [Ejecutar calibración].
2
Haga clic en [Impresión].
_MJA031926B_D.png)
Se visualiza la pantalla [Imprimir gráfico].
3
Ajuste [Copias] y [Bandeja papel].
_MJA031927A_D.png)
Es posible indicar un número de [Copias] entre 1 y 99.
El contenido de los ajustes también se muestra en el panel de la impresora.
Para ejecutar el [Ajuste automático del gamma], marque la casilla de verificación [Calibración del motor].
4
Haga clic en [Impresión].
Se imprimen los gráficos en color. Una vez completada la impresión, se vuelve a la pantalla [Ejecutar calibración].
5
Conecte el colorímetro a su ordenador.
6
Haga clic en [Iniciar] para iniciar la medición.
El método de operación varía en función del colorímetro conectado. Siga las instrucciones que aparecen en la pantalla para realizar la operación.
Si la línea de medición es incorrecta, se muestra un mensaje de advertencia. Es posible seleccionar si se debe volver intentar la medición con la línea correcta o pasar a la siguiente línea.
[Registrar] no está disponible hasta que se completa la captura de datos de medición.
7
Cuando finaliza la medición, aparece una lista de datos de medición en la parte inferior de la pantalla [Ejecutar calibración], y los parches de la vista previa se muestran en color.
Las muestras de la vista previa se visualizan en gris antes de la medición y en color después de la medición.
Los valores de cada muestra se visualizan en la lista de datos de medición.
Si hace clic en una muestra de color en la vista previa, se selecciona la línea correspondiente en la lista de datos de medición. Asimismo, si selecciona una línea en la lista de datos de medición, queda seleccionada la muestra de color correspondiente en la vista previa.
_MCO031948A_D.png)
: Guarda los datos de medición en una carpeta local._MCO031949A_D.png)
: Importa los datos de medición guardados.
8

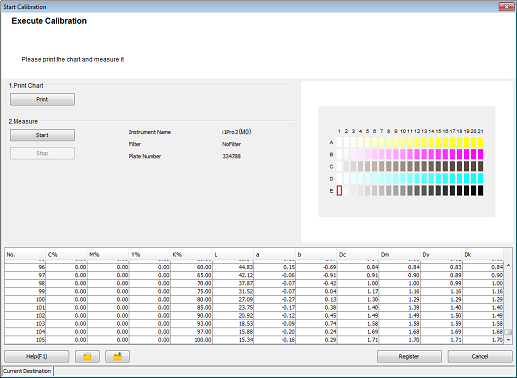

Haga clic en [Registrar].
_MJA031928A_D.png)
Puede registrar datos de medición en el Controlador de imagen para aplicarlos a la impresión.
Si hace clic en [Cancelar] se descartan los datos de medición y se cierra la pantalla [Ejecutar calibración]. A continuación, se vuelve a la pantalla [Gestor de calibración].
9

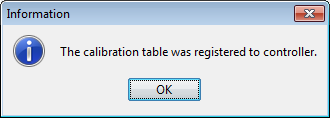

Haga clic en [Aceptar].
_MJA031929A_D.png)
Los datos colorimétricos registrados se importan a la lista de la pantalla [Gestor de calibración]. Compruebe el resultado de la medición ([Densidad de CMYK] o [Realice una nueva calibración.])
Los datos de medición se siguen mostrando hasta que se cierra la pantalla [Gestor de calibración] o se inicializan los datos. Para obtener más información, sobre la inicialización, consulte Procedimiento de ajuste (inicialización de los datos de calibración).
10
Para confirmar los detalles de los datos de medición, haga clic en [Comprobar estado].
Para obtener más información, consulte [Información] - [Comprobar estado].
Procedimiento de ajuste (realización de [Medición de precisión])
Las pantallas que se muestran a continuación pueden ser distintas de las reales dependiendo del entorno de utilización, o de la versión y la revisión de la aplicación.
Permite valorar la precisión de los datos de medición después de [Ejecutar calibración].
1

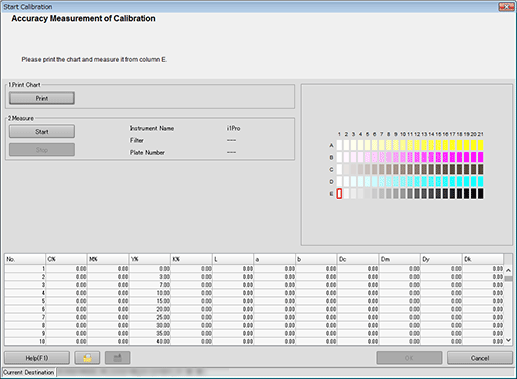

Haga clic en [Medición de precisión] en el campo [2.Calibración].
_MJA031930B_D.png)
Se visualiza la pantalla [Medición de precisión de calibración].
2
Haga clic en [Impresión].
Se visualiza la pantalla [Imprimir gráfico].
3
Ajuste [Copias] y [Bandeja papel].
_MJA032132A_D.png)
Es posible indicar un número de [Copias] entre 1 y 99.
El contenido de los ajustes también se muestra en el panel de la impresora.
4
Haga clic en [Impresión].
Se imprimen los gráficos en color. Una vez completada la impresión, se vuelve a la pantalla [Medición de precisión de calibración].
5
Conecte el colorímetro a su ordenador.
6
Haga clic en [Iniciar] para iniciar la medición.
El método de operación varía en función del colorímetro conectado. Siga las instrucciones que aparecen en la pantalla para realizar la operación.
Si la línea de medición es incorrecta, se muestra un mensaje de advertencia. Es posible seleccionar si se debe volver intentar la medición con la línea correcta o pasar a la siguiente línea.
[Registrar] no está disponible hasta que se completa la captura de datos de medición.
7
Cuando finaliza la medición, aparece una lista de datos de medición en la parte inferior de la pantalla [Medición de precisión de calibración], y los parches de la vista previa se muestran en color.
Las muestras de la vista previa se visualizan en gris antes de la medición y en color después de la medición.
Los valores de cada muestra se visualizan en la lista de datos de medición.
Si hace clic en una muestra de color en la vista previa, se selecciona la línea correspondiente en la lista de datos de medición. Asimismo, si selecciona una línea en la lista de datos de medición, queda seleccionada la muestra de color correspondiente en la vista previa.
- : Guarda los datos de medición en una carpeta local.
- : Importa los datos de medición guardados.
8
Haga clic en [Aceptar].
Los datos colorimétricos se importan a la lista de la pantalla [Gestor de calibración]. Compruebe el resultado de la medición ([Densidad de CMYK] o [Realice una nueva calibración.])
Para confirmar los detalles de los datos de medición, haga clic en [Comprobar estado]. Para obtener más información, consulte [Información] - [Comprobar estado].
Si hace clic en [Cancelar] se descartan los datos de medición y se cierra la pantalla [Medición de precisión de calibración]. A continuación, se vuelve a la pantalla [Gestor de calibración].
Los datos de medición se siguen mostrando hasta que se cierra la pantalla [Gestor de calibración] o se inicializan los datos. Para obtener más información, sobre la inicialización, consulte Procedimiento de ajuste (inicialización de los datos de calibración).
Cuando realice la calibración avanzada, consulte Color exacto ([Exact Color]) o Calibración G7 ([Calibración G7]).
