Ajuste del [Perfil de enlace de dispositivo CMYK-CMYK]

Descripción general
Elementos de configuración
Procedimiento de ajuste (inicio de la pantalla [Ajuste])
Procedimiento de ajuste (ajuste del color de punto)
Procedimiento de ajuste (ajuste de una curva de perfil)

Descripción general

Permite el ajuste de [Perfil de enlace de dispositivo CMYK-CMYK].

Es posible ejecutar el [Ajuste de color de punto] y el [Ajuste de la curva del perfil] para cada objeto*.

El [Ajuste de color de punto] permite ajustar el color de salida específico.

Las diferencias con el color alternativo son las siguientes.

  • Color alternativo: No afecta a los colores alrededor del destino

  • Ajuste de color de punto: Afecta a los colores alrededor del destino

Para ajustar solamente el color de salida especificado, ejecute la [Gestión alternativa de color]. Para obtener más información, consulte [Gestión alternativa de color].

El [Ajuste de la curva del perfil] permite adaptar la gradación de toda la imagen.

*: una tarea está formada por 3 tipos de objetos.

  • CMYK: imagen, gráficos, texto

Al hacer clic en [Ajuste] se abre el asistente. Siga las instrucciones en pantalla para editar el [Perfil de enlace de dispositivo CMYK-CMYK].

El flujo de trabajo en el asistente es el siguiente.

1. Compruebe el contenido del trabajo: Procedimiento de ajuste (inicio de la pantalla [Ajuste])

2. Ajuste de color de punto / color de perfil: Procedimiento de ajuste (ajuste del color de punto) / Procedimiento de ajuste (ajuste de una curva de perfil)

3. Cálculo del perfil: Procedimiento de ajuste (ajuste de una curva de perfil)

4. Comprobación del resultado del cálculo

5. Fin del trabajo

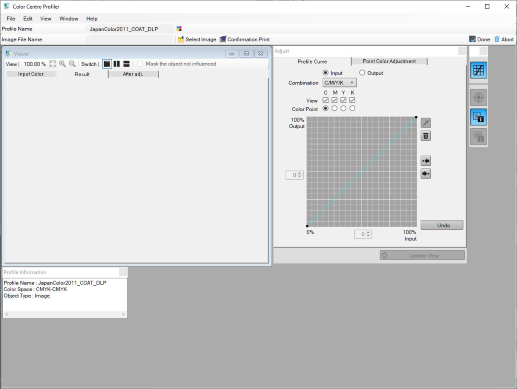

Elementos de configuración

Elemento de configuración

Descripción

Barra de herramientas

[Seleccionar imagen]

Seleccione la imagen que desee ajustar. La imagen seleccionada se muestra en el [Visor].

[Impresión de confirmación]

Imprime la imagen a la que se han aplicado los contenidos ajustados. Puede comprobar el resultado del ajuste.

[Realizado]

Finaliza el ajuste.

[Cancelar]

Descarta el resultado del ajuste y cierra el [Visor].

[Visor]

[Color de entrada]

Muestra la imagen original que todavía no se ha ajustado.

[Calculado]

Muestra la imagen procesada mediante DLP (Digital Light Processing) antes del ajuste, para [Color de entrada].

[Tras ajust]

Muestra la imagen procesada por DLP a la que se aplican los detalles de ajuste, para [Color de entrada].

[Ajuste]

Ejecuta el [Ajuste de color de punto/Ajuste de curva de perfil]. Para realizar ajustes individuales, cambie las pestañas [Curva de perfil] y [Ajuste de color de punto].

[Restaurar]

Descarta todos los ajustes de [Valor ad.] y recupera el estado anterior al ajuste.

Procedimiento de ajuste (inicio de la pantalla [Ajuste])

1
Haga clic en [Perfil de enlace de dispositivo CMYK-CMYK] en la pantalla [Gestión de perfil].

  • También es posible hacer clic en [Tipo de perfil] - [Perfil de enlace de dispositivo CMYK-CMYK] en la lista del menú [Archivo] para ejecutar la misma operación.

2
Seleccione la carpeta en la vista de árbol.

  • Puede cambiar una conexión a otro Controlador de imagen. Para obtener más información, consulte [Impresora].

  • Para actualizar el contenido del campo de visualización de perfil con la información más reciente, haga clic en [Recargar] desde [Archivo].

3
En el campo de visualización de perfil, seleccione el [Perfil de enlace de dispositivo CMYK-CMYK] que desee editar.
4
Haga clic en [Ajuste].

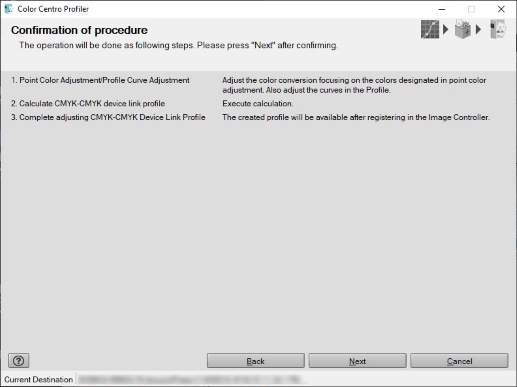

Se visualiza la pantalla [Confirmación de procedimiento].

5
Compruebe el contenido del procedimiento y haga clic en [Siguiente].

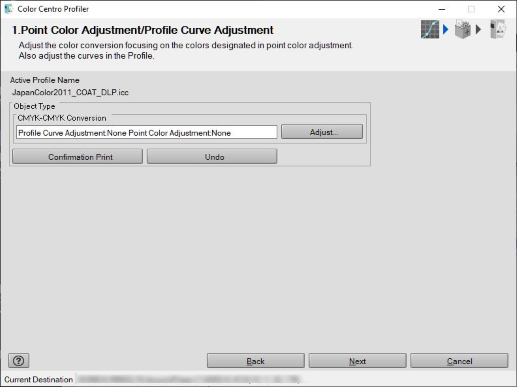

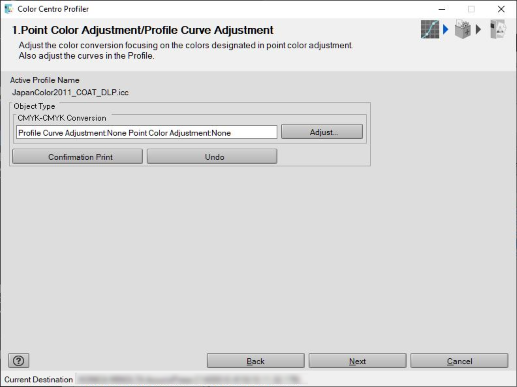

Se visualiza la pantalla [Ajuste de color de punto/Ajuste de curva de perfil].

6
Esta función permite ajustar la curva de tono de un perfil de enlace de dispositivo.

Procedimiento de ajuste (ajuste del color de punto)

En [Ajuste de color de punto] puede ajustar el color de salida específico.
1
Si hace clic en [Ajustar...] se abre la pantalla [Ajuste].
2

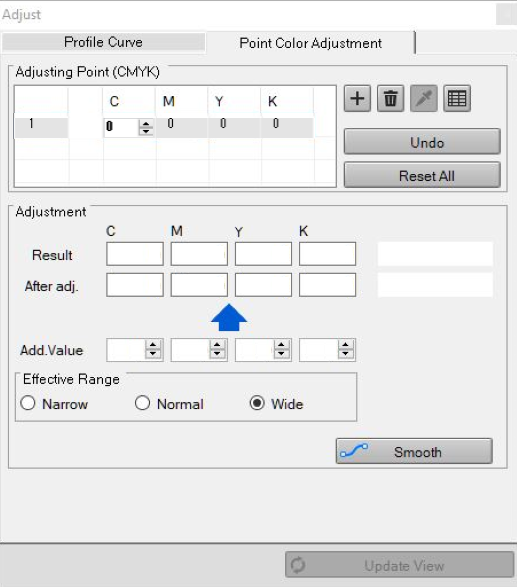

Haga clic en la pestaña [Ajuste de color de punto].

  • Las tareas guardadas seleccionando [Tareas retenidas sin RIP] no se muestran.

  • Para añadir un nuevo color de punto, continúe en el paso 3.

  • Para editar un color de punto específico, continúe en el paso 7.

  • Para eliminar el color de punto especificado, continúe en el paso 10.

  • Para ejecutar [Impresión de confirmación] después del ajuste, continúe en el paso 12.

  • En [Ajuste de color de punto], el valor resultante puede ser inferior al valor de configuración. El motivo es porque se ha ajustado la curva entrada/salida. Se crea una curva, en equilibrio con otros puntos de ajuste.

3
Para añadir un nuevo color de punto, haga clic en "" en la pantalla [Ajuste de color de punto].

Se añade la línea cuyo número de línea está unido al [Punto de ajuste (CMYK)].

4
Indique el valor de color de punto (0 a 255) en C, M, Y y K de la línea añadida.

  • También puede hacer clic en "" y hacer clic con el botón izquierdo en la imagen del [Visor] para asignar el valor de color de punto.

  • Haga clic en "" para realizar un procesamiento uniforme de todas las tablas de conversión de color. Los valores de color de punto se aplican a la tabla de conversión de color y se borran. Una vez borrados los valores de color de punto, no se pueden recuperar.

5
Indique el [Intervalo útil] en el campo [Ajuste].

  • [Estrecho]: El resultado del ajuste afecta solo a los colores más cercanos al color de entrada.

  • [Normal]: el resultado del ajuste afecta a los colores entre [Estrecho] y [Ancho].

  • [Ancho]: el resultado del ajuste afecta también a los colores alejados del color de entrada.

  • Es posible definir el [Intervalo útil] de cada color de punto.

  • Los valores indicados en [Calculado] y en [Tras ajust] del campo [Ajuste] se obtienen aplicando la curva de entrada y la tabla de conversión de color (valor obtenido antes de aplicar la curva de salida).

6
Introduzca el valor en [Valor ad.] de manera que el valor de [Tras ajust] sea el valor objetivo.

  • Para descartar todos los ajustes de [Valor ad.], haga clic en [Restaurar].

7
Para editar el color de punto registrado, seleccione la línea del color de punto objetivo en [Punto de ajuste (CMYK)].

El color de entrada se muestra en la fase inferior del campo de visualización del color de ejemplo a la derecha de [Calculado].

8
Indique el [Intervalo útil] en el campo [Ajuste].

  • [Estrecho]: El resultado del ajuste afecta solo a los colores más cercanos al color de entrada.

  • [Normal]: el resultado del ajuste afecta a los colores entre [Estrecho] y [Ancho].

  • [Ancho]: el resultado del ajuste afecta también a los colores alejados del color de entrada.

  • Es posible definir el [Intervalo útil] de cada color de punto.

  • Los valores indicados en [Calculado] y en [Tras ajust] del campo [Ajuste] se obtienen aplicando la curva de entrada y la tabla de conversión de color (valor obtenido antes de aplicar la curva de salida).

9
Introduzca el valor en [Valor ad.] de manera que el valor de [Tras ajust] sea el valor objetivo.

  • Para descartar todos los ajustes de [Valor ad.], haga clic en [Restaurar].

10
Para eliminar un color de punto, seleccione la línea del color de punto objetivo en [Punto de ajuste (CMYK)].
11
Haga clic en "".

Se elimina el color de punto seleccionado.

12

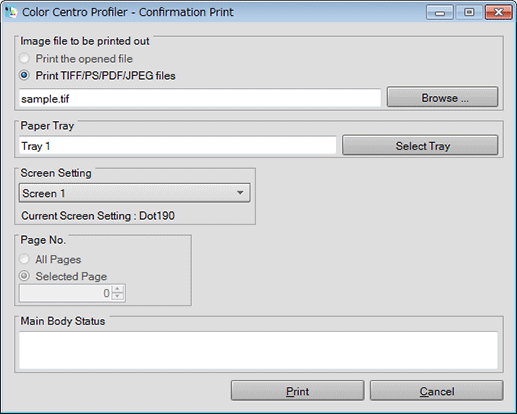

Haga clic en [Impresión de confirmación] para ejecutar una impresión de prueba.
13
Seleccione los elementos y haga clic en [Impresión].

  • Haga clic en [Examinar...] para visualizar la pantalla y seleccionar el archivo de imagen que desee imprimir.

  • Haga clic en [Seleccionar bandeja] para visualizar la pantalla y seleccionar la bandeja de destino en [Impresión de confirmación].

  • Seleccione la trama utilizada en [Impresión de confirmación] en la lista del menú de [Configuración de pantalla].

  • Seleccione [N.º de página].

  • Al hacer clic en [Cancelar] se cierra la pantalla [Impresión de confirmación].

14
Compruebe el resultado de la impresión de prueba y haga clic en [Realizado].

Se cierra la pantalla [Ajuste] y se vuelve a la pantalla [Ajuste de color de punto/Ajuste de curva de perfil].

15
Haga clic en [Siguiente].

Se ejecuta el cálculo del perfil y se crea un perfil.

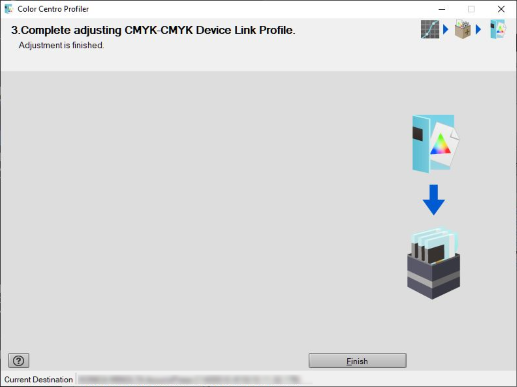

Cuando finaliza el cálculo, aparece la pantalla [Finalizar ajuste de perfil de enlace de dispositivo CMYK-CMYK].

16
Haga clic en [Salir].

Se cierra el asistente y se vuelve a la pantalla [Gestión de perfil].

17
Para definir el perfil creado como predeterminado, utilice [Ajustes predetermin. color].

Procedimiento de ajuste (ajuste de una curva de perfil)

En el [Ajuste de la curva del perfil], ajuste la gradación de toda la imagen.

1
Si hace clic en [Ajustar...] se abre la pantalla [Ajuste].
2

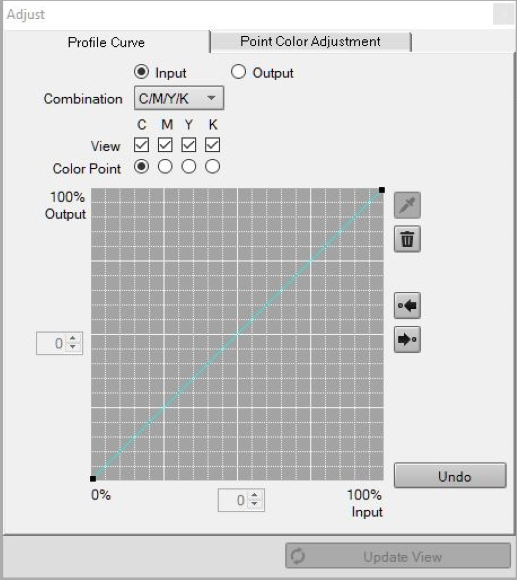

Haga clic en la pestaña [Curva de perfil].

  • [Entrada]: ajusta la curva de entrada.

  • [Salida]: ajusta la curva de salida. Para el uso general, seleccione [Salida].

3
Seleccione una combinación de colores ajustados en [Combinación].

  • Con [Entrada] seleccionada: seleccione [C/M/Y/K], [CMY/K] o [CMYK].

  • Con [Salida] seleccionada: seleccione [C/M/Y/K], [CMY/K] o [CMYK].

  • Con [C/M/Y/K] seleccionado: ajusta la curva de perfil para cada color.

  • Con [CMYK] seleccionado: ajusta la curva de perfil en la que están integrados CMYK.

  • Con [CMY/K] seleccionado: ajusta solo la curva de perfil y negro en la que están integrados CMY.

4
Marque la casilla de verificación [Ver] y seleccione el color de la curva de perfil que se muestra en el gráfico.

  • En los colores que no desee ajustar, quite la marca de la casilla de verificación [Ver].

5
Haga clic en el botón de radio [Curva de ajuste] y seleccione el objetivo para ajustar la curva de perfil.

  • Si selecciona la [Curva de ajuste] de un color que tenga la casilla de verificación [Ver] sin marcar, la casilla de verificación [Ver] se marcará automáticamente.

6
Arrastre los puntos de inicio y final (puntos negros) en ambos extremos de la curva de perfil, y el punto de ajuste de la curva de perfil para ajustarla.

  • Para añadir un punto de ajuste, haga clic en la curva de perfil.

  • El punto de ajuste seleccionado se indica mediante un cuadrado rojo.

  • Si se hace clic en "" o en "" cuando hay varios puntos de ajuste en la curva de perfil, la selección cambia al anterior o al posterior.

  • Si selecciona un punto de ajuste e introduce un valor de coordenada en el campo de entrada entre el eje vertical y el eje horizontal, puede mover la posición del punto de ajuste.

  • Para eliminar el punto de ajuste añadido, siga los pasos que se indican a continuación.
    - Arrastre el punto de ajuste y desplácelo hasta el punto de ajuste más próximo.
    - Suelte el punto de ajuste fuera del área de dibujo de la curva de perfil.
    - Seleccione el punto de ajuste que desee eliminar y haga clic en "".

  • Para sustituir la curva de perfil ajustada por la anterior sin ajustar, haga clic en [Restaurar].
