[Calibración G7]
Descripción general
Permite ejecutar la calibración G7.
En la calibración normal se ajusta la densidad de salida de gradación de cada uno de los colores (CMYK) mientras que en la calibración G7 se ajusta la curva de cada uno de los colores (CMYK). La precisión de la capacidad de reproducción del color se mejora controlando el equilibrio de grises.
Sugerencias
- Para llevar a cabo la [Ejecutar Calibración G7] se necesita un colorímetro. Para obtener más información sobre los ajustes del colorímetro, consulte [Config.].
Sugerencias
- En Color Centro, Exact Color es la opción predeterminada. No es posible asignar calibración G7 de forma adicional a Color Centro con Exact Color ya definido y utilizarlas juntas. Para cambiar a calibración G7, póngase en contacto con el servicio de asistencia técnica.
Procedimiento de ajuste (realización de la calibración G7)
Puede crear una tabla de ajuste y proporcionar información sobre la tabla de ajuste para mejorar la precisión de la reproducción del color.
Las pantallas que se muestran a continuación pueden ser distintas de las reales dependiendo del entorno de utilización, o de la versión y la revisión de la aplicación.
1

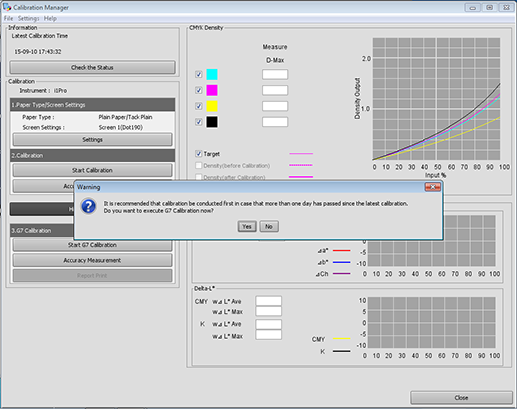

Haga clic en [Ejecutar Calibración G7] en el campo [Calibración G7].
_MJA031938A_D.png)
Si no se muestra [Ejecutar Calibración G7], haga clic en [Mostrar Calibración G7].
Si transcurre más de 1 día después de la última calibración normal, se abre un cuadro de diálogo solicitando que realice la calibración normal.
Si hace clic en [Sí] se abre la pantalla [Ejecutar Calibración G7].
Si hace clic en [No] se vuelve a la pantalla [Gestor de calibración]. Haga clic en [Ejecutar calibración] para realizar la calibración normal. Para obtener más información, consulte Procedimiento de ajuste (realización de [Ejecutar calibración]).
2

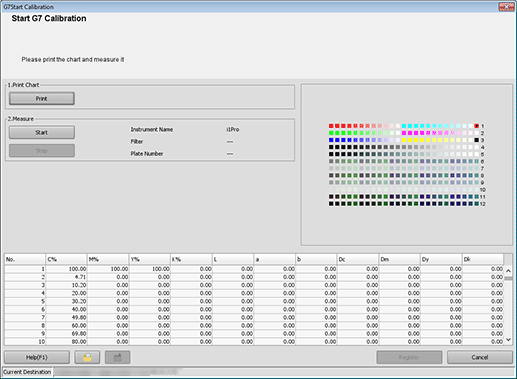

Haga clic en [Impresión].
_MJA031939B_D.png)
Se visualiza la pantalla [Imprimir gráfico].
3

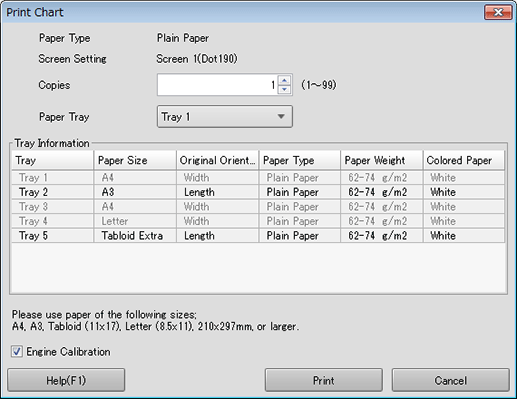

Ajuste [Copias] y [Bandeja papel].
_MJA031927A_D.png)
Es posible indicar un número de [Copias] entre 1 y 99.
El contenido de los ajustes también se muestra en el panel de la impresora.
Para ejecutar el [Ajuste automático del gamma], marque la casilla de verificación [Calibración del motor].
4
Haga clic en [Impresión].
Se imprimen los gráficos en color. Una vez completada la impresión, se vuelve a la pantalla [Ejecutar Calibración G7].
5
Conecte el colorímetro al ordenador y haga clic en [Iniciar].
6
Haga clic en [Aceptar] en la pantalla [Calibración de blancos] y siga los mensajes en pantalla para ejecutar las operaciones.
7
En la pantalla [Inicio de la medición], haga clic en [Aceptar] para iniciar la medición. Siga los mensajes para realizar las operaciones.
El método de operación varía en función del colorímetro conectado. Siga las instrucciones que aparecen en la pantalla para realizar la operación.
Si la línea de medición es incorrecta, se muestra un mensaje de advertencia. Es posible seleccionar si se debe volver intentar la medición con la línea correcta o pasar a la siguiente línea.
No es posible hacer clic en [Aceptar] hasta que se completa la captura de datos de medición.
8
Cuando finaliza la medición, aparece una lista de datos de medición en la parte inferior de la pantalla [Ejecutar Calibración G7], y los parches de la vista previa se muestran en color.
Las muestras de la vista previa se visualizan en gris antes de la medición y en color después de la medición.
Los valores de cada muestra se visualizan en la lista de datos de medición.
Si hace clic en una muestra de color en la vista previa, se selecciona la línea correspondiente en la lista de resultados de medición. Asimismo, si selecciona una línea en la lista de resultados de medición, queda seleccionada la muestra de color correspondiente en la vista previa.
_MCO031948A_D.png)
: Guarda los datos de medición en una carpeta local._MCO031949A_D.png)
: Importa los datos de medición guardados.
9
Haga clic en [Registrar].
_MJA031940B_D.png)
Puede registrar datos de medición en el Controlador de imagen para aplicarlos a la impresión.
Si hace clic en [Cancelar] se descartan los datos de medición y se cierra la pantalla [Ejecutar Calibración G7]. A continuación, se vuelve a la pantalla [Gestor de calibración].
10

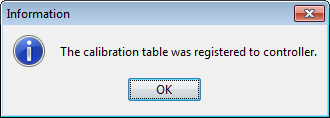

Haga clic en [Aceptar] para registrar los datos de medición en el Controlador de imagen.
_MJA031941A_D.png)
Los datos de medición se registran en el lugar representativo del grupo especificado en [Grupo de calibración]. Para obtener más información, consulte [Config.].
11
Para obtener más información sobre cómo se mide la precisión de los datos de medición, consulte Procedimiento de ajuste (realización de [Medición de precisión]).
12
Para guardar los datos de autenticación para calibración G7, consulte Procedimiento de ajuste (guardar datos de calibración G7).
Procedimiento de ajuste (realización de [Medición de precisión])
Permite valorar la precisión de los datos de medición después de [Ejecutar Calibración G7].
Las pantallas que se muestran a continuación pueden ser distintas de las reales dependiendo del entorno de utilización, o de la versión y la revisión de la aplicación.
1

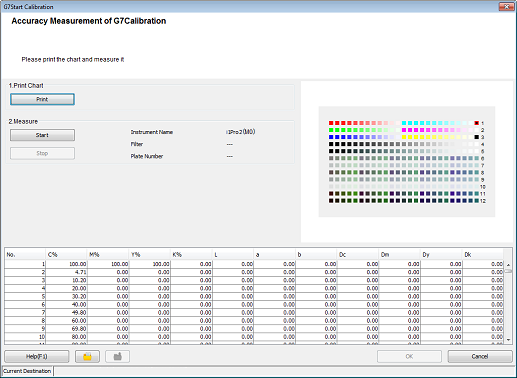

Haga clic en [Medición de precisión] en el campo [Calibración G7].
_MJA031942A_D.png)
Se visualiza la pantalla [Medición de precisión de calibración G7].
2
Haga clic en [Impresión].
Se visualiza la pantalla [Imprimir gráfico].
3
Ajuste [Copias] y [Bandeja papel].
_MJA032132A_D.png)
Es posible indicar un número de [Copias] entre 1 y 99.
El contenido de los ajustes también se muestra en el panel de la impresora.
4
Haga clic en [Impresión].
_MJA031943A_D.png)
Se imprimen los gráficos en color. Una vez completada la impresión, se vuelve a la pantalla [Medición de precisión de calibración G7].
5
Conecte el colorímetro a su ordenador.
6
Haga clic en [Iniciar] para iniciar la medición.
El método de operación varía en función del colorímetro conectado. Siga las instrucciones que aparecen en la pantalla para realizar la operación.
Si la línea de medición es incorrecta, se muestra un mensaje de advertencia. Es posible seleccionar si se debe volver intentar la medición con la línea correcta o pasar a la siguiente línea.
No es posible hacer clic en [Aceptar] hasta que se completa la captura de datos de medición.
7
Cuando finaliza la medición, aparece una lista de datos de medición en la parte inferior de la pantalla [Medición de precisión de calibración G7], y los parches de la vista previa se muestran en color.
Las muestras de la vista previa se visualizan en gris antes de la medición y en color después de la medición.
Los valores de cada muestra se visualizan en la lista de datos de medición.
Si hace clic en una muestra de color en la vista previa, se selecciona la línea correspondiente en la lista de datos de medición. Asimismo, si selecciona una línea en la lista de datos de medición, queda seleccionada la muestra de color correspondiente en la vista previa.
- : Guarda los datos de medición en una carpeta local.
- : Importa los datos de medición guardados.
8

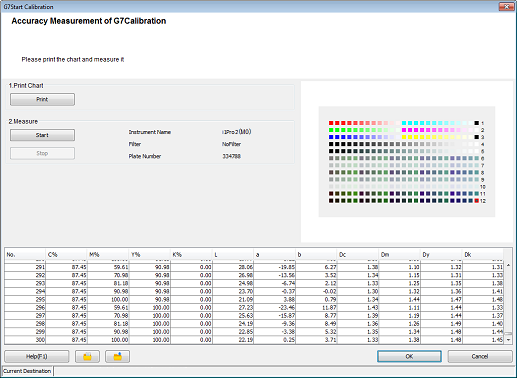

Haga clic en [Aceptar].
_MJA031944A_D.png)
Los datos de medición se importan a la lista de la pantalla [Gestor de calibración]. Compruebe el resultado de la medición ([Densidad de CMYK] o [Realice una nueva calibración.])
Si los valores de ΔCh y de ΔE* quedan fuera de los criterios de G7, se abre un cuadro de diálogo. En este cuadro de diálogo, es posible seleccionar si se debe volver a calcular una tabla de calibración antes del registro para que los valores de ΔCh y de ΔE* queden incluidos en el rango objetivo.
Si selecciona volver a calcular, podrá imprimir los datos de medición actual antes de la ejecución.
Si se ejecutó de nuevo el cálculo, es necesario ejecutar [Medición de precisión] después.
Si hace clic en [Cancelar] se descartan los datos de medición y se cierra la pantalla [Medición de precisión de calibración G7]. A continuación, se vuelve a la pantalla [Gestor de calibración].
Los datos de medición se siguen mostrando hasta que se cierra la pantalla [Gestor de calibración] o se inicializan los datos. Para obtener más información, sobre la inicialización, consulte Procedimiento de ajuste (inicialización de los datos de calibración).
9
Para imprimir los datos de medición de [Medición de precisión], haga clic en [Impresión de informe] en la pantalla [Gestor de calibración].
