Reg. pos. interr. orig. ADF

Regolare la posizione per avviare la scansione nell'ADF e la posizione immagine in direzione trasversale.

Oggetti di regolazione: Tempo di riavvio (ant), Tempo di riavvio (post), Centratura (anteriore), Centratura (posteriore)

AVVISO

  • Regolare la posizione iniziale di scansione dopo aver completato Regolazione - Regolazione ADF - Regolazione Zoom FD. Regolare la posizione immagine in direzione trasversale dopo aver completato Regolazione - Regolazione macchina - Regolazione stampante - Regolazione centratura.

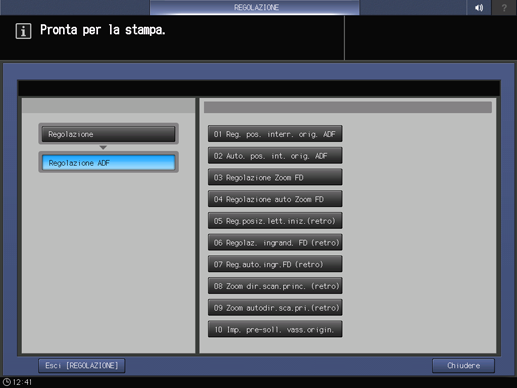

  1. Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

  2. Premere in sequenza Regolazione ADF e Reg. pos. interr. orig. ADF.

  3. Regolare la posizione per avviare la scansione del grafico di prova.

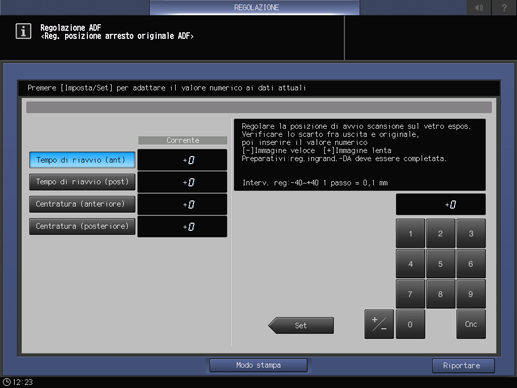

    Selezionare Tempo di riavvio (ant) o Tempo di riavvio (post).

  4. Cliccare su Modo stampa.

    • spiegazione aggiuntivaNon modificare l'impostazione Simplex/Duplex in quanto è selezionata automaticamente.

  5. Caricare carta di formato A4 in un vassoio, quindi selezionare il vassoio.

  6. Posizionare il grafico di prova sull'ADF, quindi premere Avvio nel pannello di controllo.

    Verrà prodotto un modello campione.

    • spiegazione aggiuntivaSe si seleziona Tempo di riavvio (ant) al punto 3, posizionare la superficie del grafico di prova verso l'alto e sistemare il grafico nel vassoio dell'ADF.

    • spiegazione aggiuntivaSe si seleziona Tempo di riavvio (post) al punto 3, posizionare la superficie del grafico di prova verso il basso e sistemare il grafico nel vassoio dell'ADF.

  7. Accertarsi che la differenza tra le lunghezze (a) della carta emessa e del grafico di prova rientri nell'intervallo consentito.

    Intervallo consentito: 0 mm ± 1,0 mm

  8. Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Compl/Prem (Imp) per fissare i dati reg.

  9. Usare il tastierino del pannello a sfioramento per inserire il valore impostato.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaPremere Imp per modificare il valore corrente.

    • spiegazione aggiuntivaIntervallo di regolazione: da -40 (Immagine rapida) a +40 (Immagine lenta) (1 passo = 0,1 mm)

  10. Ripetere i punti da 4 a 9 fino a ottenere il risultato desiderato.

  11. Regolare la posizione dell'immagine in direzione trasversale quando si scansiona il grafico di prova.

    Selezionare Centratura (anteriore) o Centratura (posteriore).

  12. Emettere il pattern di esempio. Seguire i punti da 4 a 6.

  13. Accertarsi che la differenza tra le lunghezze (b) della carta emessa e del grafico di prova rientri nell'intervallo consentito.

    La lunghezza di (b) varia a seconda del formato carta.
    Intervallo consentito: 0 mm ± 2,0 mm

  14. Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Compl/Prem (Imp) per fissare i dati reg.

  15. Usare il tastierino del pannello a sfioramento per inserire il valore impostato.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaPremere Imp per modificare il valore corrente.

    • spiegazione aggiuntivaIntervallo di regolazione: da -44 (Fronte) a +44 (Retro) (1 passo = 0,1 mm)

  16. Ripetere i punti da 12 a 15 fino a ottenere il risultato desiderato.

  17. Premere Riportare.

    La schermata torna alla schermata Menu Regolazione ADF.
