[Sost. vass.princ.FS]

Abbassa la posizione del Cassetto princ dell'opzione di uscita del sistema. Questa funzione è disponibile quando l'unità di uscita banner è collegata o separata dal Cassetto princ.

NOTA

Per utilizzare questa funzione è necessaria una delle seguenti opzioni di combinazione.

• Unità di finitura FS-532 e Unità vassoio di uscita banner MK-761
• Vassoio di uscita OT-512 e Unità vassoio di uscita banner MK-761

NOTA

• Prima di collegare o separare l'Unità vassoio di uscita banner MK-761, visualizzare sempre la finestra di dialogo e abbassare il Cassetto princ.

Consigli

• La configurazione delle opzioni per collegare l'Unità vassoio di uscita banner MK-761 è limitata. Per informazioni dettagliate, fare riferimento a Specifiche.

Questa sezione descrive la procedura di montaggio del vassoio di estensione di uscita (Unità vassoio di uscita banner MK-761) sul Vassoio di uscita OT-512.

1

Premere [Sost. vass.princ.FS].

Viene visualizzata la finestra di dialogo e il Cassetto princ si abbassa (circa 5 cm/1,97").

2

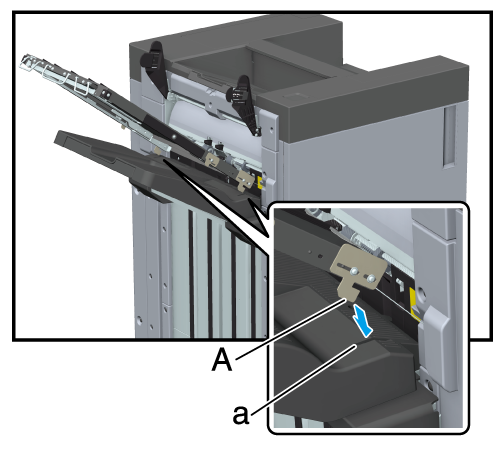

Inserire la staffa (A) dell'Unità vassoio di uscita banner MK-761 nello slot (a) del Cassetto princ.

3

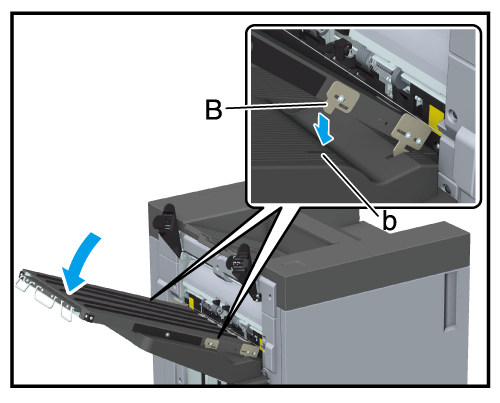

Inserire la staffa (B) dell'Unità vassoio di uscita banner MK-761 nello slot (b) del Cassetto princ effettuando manualmente le regolazioni necessarie.

4

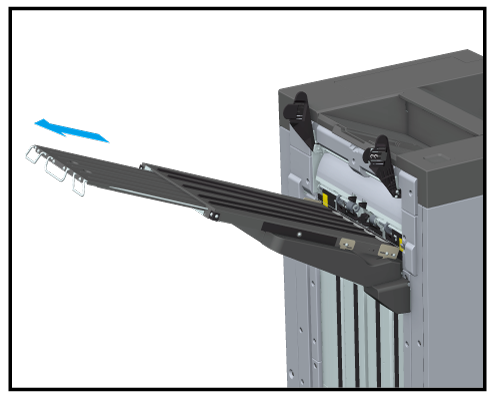

Ampliare l'Estensione vassoio dell'Unità vassoio di uscita banner MK-761 in base al formato della carta in uscita.

5

Premere [Close] nella finestra di dialogo.

Il Cassetto princ si alza e ritorna alla posizione iniziale.
