[Piega & Pinza]
Descrizione generale
Impostare le condizioni per [Piega & Pinza].
Le schermate visualizzate e le voci di impostazione selezionabili variano a seconda dei dispositivi opzionali montati su questo sistema.
[Oggett valido] non può essere modificato in [Tutti i fogli] poiché è fisso.
NOTA
- L'Unità pinzatore a sella SD-513 con l'Unità di piegatura FD-504 installata è necessaria per impostare [Form.ang.dorso].
- L'Unità pinzatore a sella SD-513 con l'Unità scanalatura CR-101 installata è necessaria per impostare [Cordonatura].
- L'Unità pinzatore a sella SD-513 con l'Unità di rifilatura TU-503 installata è necessaria per impostare [(2)Rif.laterale].
NOTA
- L'Unità di finitura FS-532 con l'Unità pinzatore a sella SD-510 installata è necessaria per impostare [Piega & Pinza].
NOTA
- I fogli piegati e pinzati vengono inviati al Vassoio di uscita gruppo di lavori. Impostare il Vassoio di estensione per il vassoio di uscita gruppo di lavori come lavoro preliminare e aprire il Fermo. In caso contrario, la carta stampata potrebbe cadere dal Vassoio di uscita gruppo di lavori. Inoltre, la funzione di rilevamento carico completo potrebbe non funzionare.
- Quando si utilizza carta facilmente soggetta a curvatura e carta sottile per la piega a metà multipla, stampare in modo che la carta sia curvata verso l'interno. Prima di stampare un opuscolo, stampare solo alcuni fogli sul Vassoio secondario (inferiore) e controllare l'orientamento dell'arricciamento. Se i fogli stampati sono arricciati verso l'alto, la carta è arricciata all'interno quando si crea un opuscolo.
Consigli
- Quando [Form.ang.dorso] è selezionato, [Cordonatura] non è disponibile.
Riferimento
- Per maggiori informazioni su [Piega & Pinza], fare riferimento a Cosa è il [PiegaPinza]?.

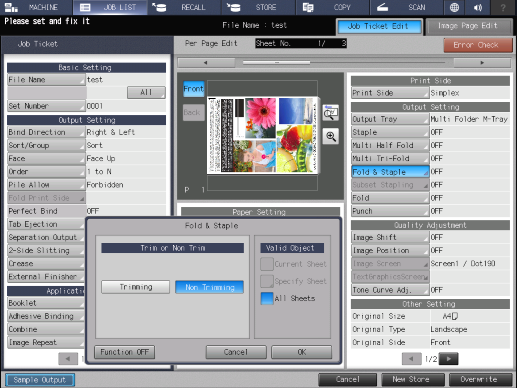

Voci di impostazione (con Unità pinzatore a sella SD-506 montata)
Voce di impostazione | Descrizione | ||
|---|---|---|---|
[Rifilare o no] |  | [Rifilatura] | Esegue la rifilatura del bordo anteriore. |
[Non rifilato] | Non esegue la rifilatura del bordo anteriore. | ||
[Oggett valido] | [Oggett valido] non può essere modificato in [Tutti i fogli] poiché è fisso. | ||
[Funzione OFF] | Disattiva la funzione e al contempo mantiene le informazioni impostate. | ||

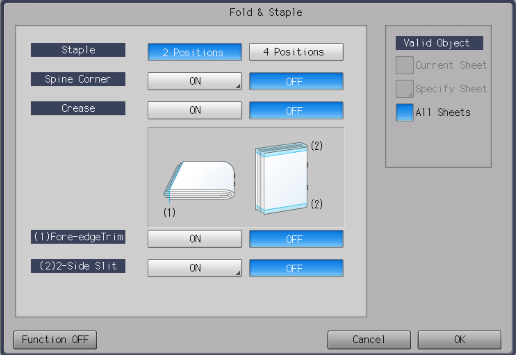

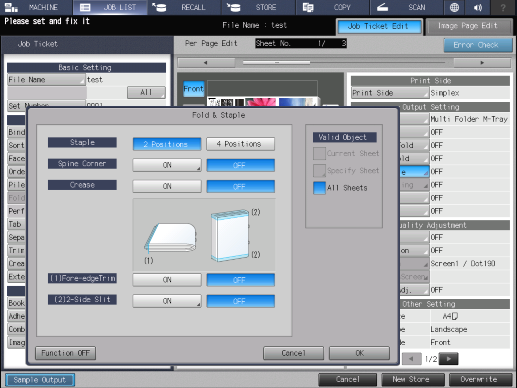

Voci di impostazione (con Unità pinzatore a sella SD-513 montata)
Voce di impostazione | Descrizione | ||
|---|---|---|---|
[Graffetta] |  | [2 posizioni] | Pinza in 2 posizioni. |
[4 posizioni] | Pinza in 4 posizioni. | ||
[Form.ang.dorso] |  | [Attiva] | Forma l'angolo del dorso. |
[Disattiva] | Non forma l'angolo del dorso. | ||
[Cordonatura] |  | [Attiva] | Scanalature solo sulle copertine per piegatura e pinzatura. |
[Disattiva] | Non esegue la scanalatura. | ||
[(1)Rifilatura] | | [Attiva] | Esegue la rifilatura del bordo anteriore. |
[Disattiva] | Non esegue la rifilatura del bordo anteriore. | ||
[(2)Rif.laterale] |  | [Attiva] | Esegue la rifilatura di entrambi i bordi del foglio. [Rifilatura laterale] e [Offset verso coper.] sono disponibili. |
[Disattiva] | Non esegue la rifilatura di entrambi i bordi del foglio. | ||
[Oggett valido] | [Oggett valido] non può essere modificato in [Tutti i fogli] poiché è fisso. | ||
[Funzione OFF] | Disattiva la funzione e al contempo mantiene le informazioni impostate. | ||

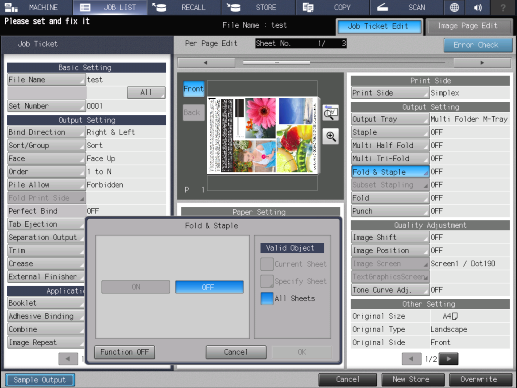

Voci di impostazione (con Unità di finitura FS-532 montata)
Voce di impostazione | Descrizione | |
|---|---|---|
[Piega & Pinza] | [On] | Piega e pinza la carta. |
[Off] | Non piega e pinza la carta. | |
[Oggett valido] | [Oggett valido] non può essere modificato in [Tutti i fogli] poiché è fisso. | |
[Funzione OFF] | Disattiva la funzione e al contempo mantiene le informazioni impostate. | |

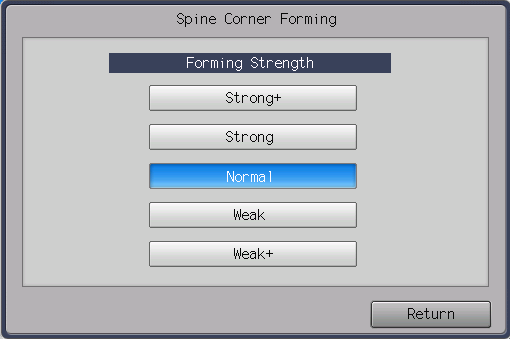

Procedura di impostazione della [Form.ang.dorso]
Quando l'Unità pinzatore a sella SD-513 è montata, forma l'angolo del dorso per la carta da piegare e pinzare.
1
Premere [Attiva] in [Form.ang.dorso].
È visualizzata la schermata di impostazione.
2
Selezionare la forza.
Per prima cosa, impostare su [Normale]. Se il risultato non è apprezzabile, modificare la forza.
3
Premere [Indietro].
4
Premere [OK].

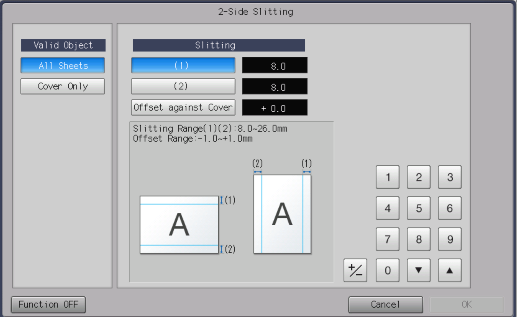

Procedura di impostazione della [(2)Rif.laterale]
Quando l'Unità pinzatore a sella SD-513 è montata, impostare [Rifilatura laterale] e [Offset verso coper.] per la rifilatura laterale.
1
Premere [Attiva] in [(2)Rif.laterale].
È visualizzata la schermata di impostazione.
2
Selezionare [(1)] o [(2)] di [Rifilatura laterale], e utilizzare il tastierino numerico sulla schermata per inserire la quantità di rifilatura laterale.
Intervallo: da 8,0 mm a 26,0 mm
Premendo [,]/[+] aumenta o diminuisce il valore numerico con incrementi di 0,1 mm.
Usare [+ / -] per impostare il segno più o meno del valore numerico.
Quando la quantità di rifilatura laterale è diversa tra [(1)] e [(2)] di almeno 10,0 mm, non è possibile inserirne il valore.
3
Selezionare [Offset verso coper.] e utilizzare il tastierino numerico sulla schermata per inserire la quantità di rifilatura laterale del corpo per la copertina.
Intervallo: da -1,0 mm a 1,0 mm
Premendo [,]/[+] aumenta o diminuisce il valore numerico con incrementi di 0,1 mm.
4
Premere [OK].
