Antes del corte de tarjetas
Descripción general
Para cortar el papel a un tamaño de tarjeta con la Unidad de corte TU-510, compruebe de antemano los siguientes contenidos y cambie los ajustes del Separador del trabajo JS-507 según sea necesario.
1. Tamaño vertical de la tarjeta
Cambie la posición de la Placa de separación en función de si el tamaño vertical de la tarjeta es de 85 mm o más.
Para obtener más información, consulte el siguiente procedimiento.
2. Número de filas para el corte de tarjetas
Cambie la posición de la Placa de separación al tipo de 1, 2 o 3 filas, según ajustes de corte de la tarjeta.
Para obtener más información, consulte el siguiente procedimiento.
Procedimiento (cambio de la posición de la Placa de separación en el Separador del trabajo JS-507)
1
Abra la Puerta lateral derecha de la unidad de corte y la Puerta lateral izquierda de la unidad de corte de la Unidad de corte TU-510.
2
Incline la Palanca [TU4] hacia la izquierda y la Palanca [TU5] hacia la derecha y, a continuación, extraiga el bastidor de transporte.
3
Mueva la Palanca de bloqueo [TU6] como se muestra en la figura y fije el bastidor de transporte.
4

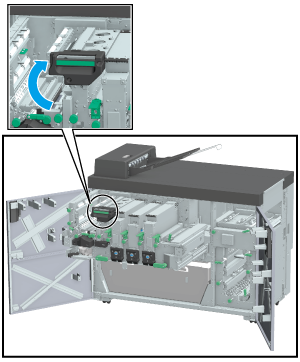

Mantenga pulsada Palanca [TU18] y abra la unidad de corte de tarjetas por la parte superior izquierda.
5
Abra la Palanca [TU20] por la izquierda.
6
Abra la Palanca [JS1] por la izquierda.
7
Vuelva a colocar la Placa de separación (cuatro unidades).
Si la tarjeta tiene un ancho de 85 mm, mueva la Placa de separación hacia el centro del trayecto de transporte del papel.
Si la tarjeta tiene un ancho de 86 mm o más, desplace la Placa de separación hacia fuera del trayecto de transporte del papel.
8
Cierre la Palanca [JS1] y la Palanca [TU20]. A continuación, mantenga pulsada la Palanca [TU18] y vuelva a colocar la unidad de corte en dirección transversal en su posición original.
9
Vuelva a colocar la Palanca de bloqueo [TU6] en su posición original.
10
Empuje el estante de transporte hacia el interior y vuelva a colocarlo en su posición original. A continuación, vuelva a poner la Palanca [TU4] a la derecha y la Palanca [TU5] a la izquierda.
11
Cierre la Puerta lateral derecha de la unidad de corte y la Puerta lateral izquierda de la unidad de corte.
Procedimiento (cambio de la posición de la Placa de separación en la Bandeja tarjetas)
1
Abra la Puerta de la bandeja tarjetas de la Unidad de corte TU-510 y extraiga la Bandeja tarjetas.
2

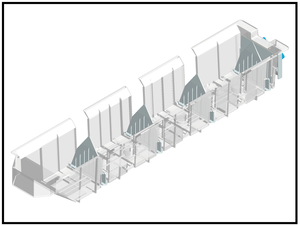

Desplace las dos placas de separación centrales de la Placa de separación (cuatro placas) de la Bandeja tarjetas.
Si la tarjeta tiene un ancho de 85 mm/3,35", mueva la Placa de separación hacia el centro del trayecto de transporte del papel (solo debe quedar a la vista la marca + exterior).
Si la tarjeta tiene un ancho superior a 86 mm/3,39", mueva la Placa de separación hacia fuera del trayecto de transporte del papel (solo debe quedar a la vista la marca + interior).
3
Vuelva a colocar la Bandeja tarjetas en su posición original y cierre la Puerta de la bandeja tarjetas.
Procedimiento (cambio de la posición de la Placa de separación al tipo de 1, 2 o 3 filas)
NOTA
- Este trabajo requiere experiencia y puede dañar algunas piezas. Si le resulta difícil cambiar la Placa de separación, póngase en contacto con su representante de servicio al cliente.
- La Bandeja tarjetas tiene diferentes especificaciones según el periodo de producción, por lo que es posible que las piezas de detección no estén instaladas. La Bandeja tarjetas de la producción inicial solo admite el tipo de 3 filas, por lo que si desea realizar un corte de tarjetas de 1 o 2 filas, deberá preparar una pieza de detección adicional. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.
- Cuando se apilan tarjetas de corte de una fila sobre la Bandeja tarjetas, la capacidad de apilamiento (estabilidad al apilar, etc.) puede variar en función de la forma y el tipo de papel. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.
NOTA
- Antes de iniciar esta tarea, asegúrese de que todas las puertas de la Unidad de corte TU-510 estén cerradas.
1

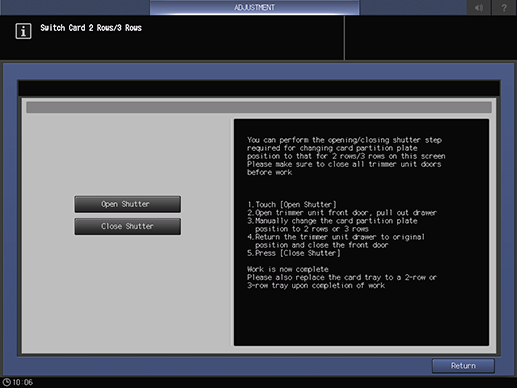

Pulse [Ajuste] en la pantalla [UN.PRINC.] y abra [Ajuste unidad de acabado] - [Ajuste de la unidad de corte] - [Cambiar placas partic. tarj.].
2
Pulse [Abrir obturador].
3
Extraiga la rejilla de transporte y abra el Separador del trabajo JS-507 consultando los pasos 1 a 6 de Procedimiento (cambio de la posición de la Placa de separación en el Separador del trabajo JS-507).
4

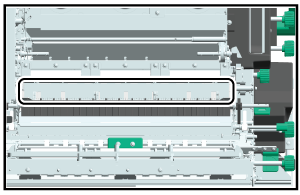

Retire de una vez todas las Placa de separación ajustadas.
Al cambiar la Placa de separación al tipo de 1 fila, proceda con el paso 5.
Al cambiar la Placa de separación al tipo de 2 o 3 filas, proceda con el paso 6.
Al cambiar la Placa de separación al tipo de 1 fila con un tamaño de acabado de 293,1 mm a 330,2 mm/11,54" a 13", proceda con paso 7. No es necesario colocar la Placa de separación.
5
Coloque la Placa de separación en la posición de 1 fila en función del tamaño de acabado.

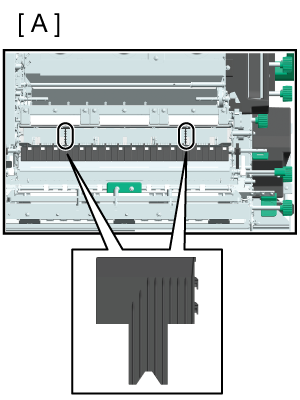

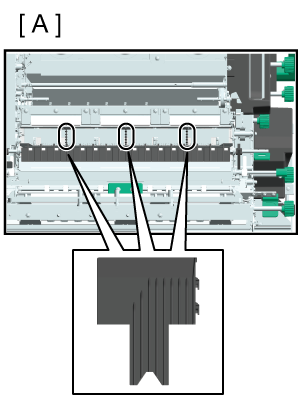

Si el tamaño de acabado es de 200 mm/7,87" o menos, fije la Placa de separación (2 placas) como se muestra en la fig. A.

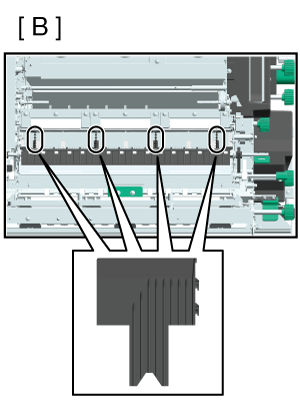

Si el tamaño de acabado es de 200,1 a 293 mm/de 7,88 a 11,54", fije la Placa de separación (2 placas) como se muestra en la fig. B.
Si el tamaño de acabado es de 293,1 a 330,2 mm/11,54" a 13", no es necesario colocar la Placa de separación.
Continúe en el paso 7.
6
Coloque la Placa de separación en la posición de 2 o 3 filas.
Para cambiar al tipo de 2 filas, coloque la Placa de separación (3 piezas) como se muestra en la Fig. C.

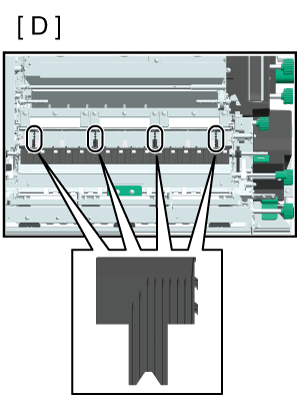

Para cambiar al tipo de 3 filas, coloque la Placa de separación (4 piezas) como se muestra en la Fig. D.
7
Vuelva a colocar el bastidor de transporte en su posición inicial, consultando los pasos 8 a 11 de Procedimiento (cambio de la posición de la Placa de separación en el Separador del trabajo JS-507).
8
Pulse [Cerrar obturador] en Panel táctil.
9
Abra la Puerta de la bandeja tarjetas de la Unidad de corte TU-510 y extraiga la Bandeja tarjetas.
10

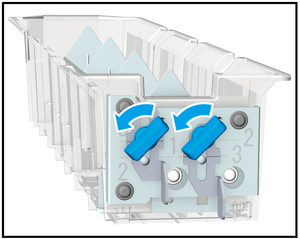

Afloje los tornillos de mariposa (2 piezas) situados en la parte posterior de la Bandeja tarjetas girándolos hacia la izquierda.
11

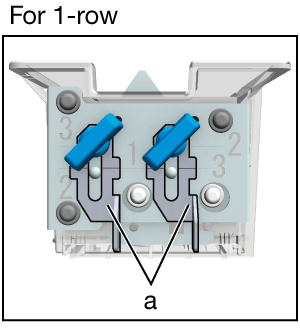

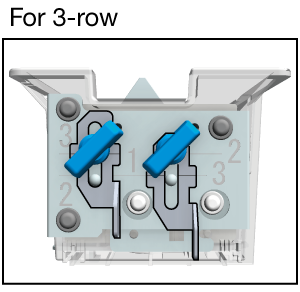

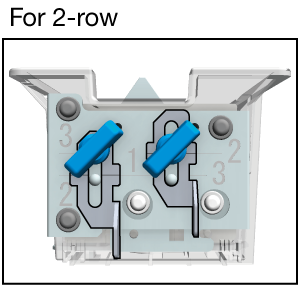

Deslice las piezas de detección (2 piezas) (a en la figura) en la posición de 1 fila, 2 filas o 3 filas y gire los tornillos de mariposa hacia la derecha para fijarlas en su lugar.
Alinee la posición con la línea del número correspondiente al número respectivo de filas.
NOTA
- Compruebe cuidadosamente la posición de fijación de las piezas de detección y fíjelas con cuidado.
12

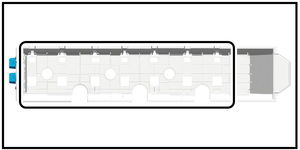

Elimine todos los conjuntos Placa de separación una vez que estén configurados en Bandeja tarjetas.
Al cambiar la Placa de separación al tipo de 1 fila, proceda con el paso 13.
Al cambiar la Placa de separación al tipo de 2 o 3 filas, proceda con el paso 14.
Al cambiar la Placa de separación al tipo de 1 fila con un tamaño de acabado de 293,1 mm a 330,2 mm/11,54" a 13", proceda con paso 15. No es necesario colocar la Placa de separación.
13
Coloque la Placa de separación en la posición de 1 fila en función del tamaño de acabado.

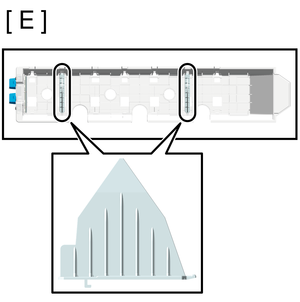

Si ha fijado la Placa de separación en la posición que se muestra en la figura A del paso 5, fije la Placa de separación (2 placas) como se muestra en la figura E.

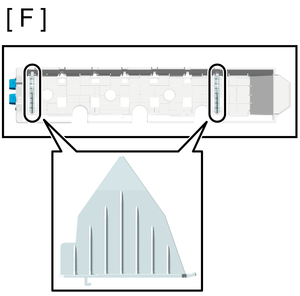

Si ha fijado la Placa de separación en la posición que se muestra en la figura B del paso 5, fije la Placa de separación (2 placas) como se muestra en la figura F.
Continúe en el paso 15.
14
Coloque la Placa de separación en la posición de 2 o 3 filas.

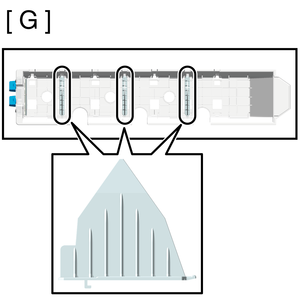

Para cambiar al tipo de 2 filas, coloque la Placa de separación (3 piezas) como se muestra en la figura G.

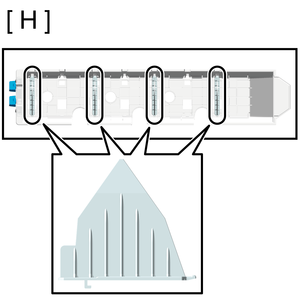

Para cambiar al tipo de 3 filas, coloque la Placa de separación (4 piezas) como se muestra en la figura H.
15
Vuelva a colocar la Bandeja tarjetas en su posición original y cierre la Puerta de la bandeja tarjetas.
