Impression massicotée
L'impression massicotée
Si l'Unité de massicotage TU-510 est installée, le massicotage est appliqué aux tâches de copie ou d'impression de la même manière que l'impression.
Vous pouvez enregistrer au préalable des paramètres avancés pour la fonction de massicotage, dans un profil massicot. Le cas échéant, vous pouvez rappeler et appliquer les profils massicot pour rationaliser l'exécution des opérations de massicotage. Pour en savoir plus sur les profils massicot, voir Qu'entend-on par [Profil massicot] ?.
Les 4 types de mode de massicotage sont détaillés ci-dessous.
Mode | Présentation | Format papier utilisable | Post-découpe format fini | Grammage papier utilisable | Magasins utilisables en sortie | |
|---|---|---|---|---|---|---|
1 | [Four Edge Trim] | Massicotage des 4 bords du papier. *Utilisable également pour l'application de rainures. | 140,0 mm à 330,2 mm de large, 153,0 mm à 1300,0 mm de long / 5,51" à 13,0" de large, 6,02" à 51,18" de long Pour définir [Perforation] : 140,0 mm à 330,2 mm de large, 153,0 mm à 487,7 mm de long / 5,51" à 13,0" de large, 6,02" à 19,20" de long | 120,0 mm à 314,2 mm de large, 133,0 mm à 1280,0 mm de long / 4,72" à 12,37" de large, 5,24" à 50,39" de long | 50 g/m2 à 400 g/m2 / 14 lb Bond à 106 lb Bond | Unité de massicotage TU-510 Bac auxiliaire, unité de finition suivante (longueur du papier de finition comprise entre 133,0 mm /5,24" et 488,0 mm /19,21") (Si [Perforation] est défini, l'unité de finition subséquente ne peut pas être utilisée.) |
2 | [Multiple Cutting] | Découpe en 2 feuilles. | 299,4 mm à 330,2 mm de large, 440,0 mm à 487,5 mm de long / 11,79" à 13,0" de large, 17,32" à 19,19" de long | A4 (297,0 mm e 210,0 mm / 11,69" e 8,27") ou Letter (279,4 mm e 215,9 mm /11,71" e 8,5") | 62 g/m2 à 256 g/m2 / 16 lb Bond à 68 lb Bond | Unité de massicotage TU-510 Bac auxiliaire, unité de finition suivante |
3 | [Card Cutting] | Découpe des feuilles au format de cartes de visite. | 287,0 mm à 330,2 mm de large, 370,0 mm à 457,2 mm de long / 11,30" à 13,0" de large, 14,57" à 18,0" de long | 85,0 mm à 92,0 mm de large, 50,0 mm à 56,0 mm de long / 3,35" à 3,62" de large, 1,97" à 2,20" de long | 177 g/m2 à 300 g/m2 / 48 lb Bond à 81 lb Bond | Unité de massicotage TU-510 Bac à cartes |
4 | [Advanced Setting] | Définition des positions de massicotage et de rainage. | 210,0 mm à 330,2 mm de large, 143,0 mm à 487,7 mm de long / 8,27" à 13,0" de large, 5,63" à 19,20" de long | 85,0 mm /3,35" ou plus de large, 133,0 mm / 5,24" | 106 /m2 à 300 g/m2 /29 lb Bond à 81 lb Bond (papier couché : 136 g/m2 à 300 g/m2 /37 lb Bond à 81 lb Bond) | Unité de massicotage TU-510 Bac auxiliaire |
Recommandations
Utilisez l'impression massicotée dans les circonstances suivantes.
- Pour créer des catalogues, des couvertures de livre, des brochures, etc.
- Pour créer différents types de cartes (cartes de visite, etc.)
- Pour massicoter des formats papier spéciaux
Pour info
- Pour en savoir plus sur les formats papier, voir Qu'entend-on par [Profil massicot] ?.
- Pour de plus amples détails sur le mode de massicotage, voir [Create].
Tâches cibles
Tâches en attente, tâches de copie, tâches d'impression
Outils cibles
Écran tactile (tâches stockées sur machine) | Pilote d'imprimante | AccurioPro Print Manager | Hot folder machine | AccurioPro Hot Folder |
|---|---|---|---|---|
. | . | . | . | e |
L'Unité de massicotage TU-510
Montez l'Unité de massicotage TU-510 sur le système pour massicoter le papier avant l'impression.
Montez les options détaillées ci-dessous à l'intérieur de l'Unité de massicotage TU-510 pour ajouter d'autres fonctionnalités spéciales de massicotage.
Options | Description |
|---|---|
Raineuse CR-102 | Ajoute des rainures (forme convexe descendante) au papier. L'ajout de rainures est possible pendant l'exécution du massicotage quadruple ou pendant le massicotage à l'aide de paramètres avancés. |
Raineuse CR-103 | Ajoute des rainures (forme convexe ascendante) au papier. L'ajout de rainures est possible pendant l'exécution du massicotage quadruple ou pendant le massicotage à l'aide de paramètres avancés. |
Unité de perforation PE-101 | Ajoute une perforation au papier. L'ajout de perforations est possible pendant l'exécution du massicotage quadruple ou pendant le massicotage à l'aide de paramètres avancés. |
Unité de perforation PE-102 | |
Unité de massicotage TU-504 | Massicote les sections inutiles du papier multiface. Massicotage définitif du papier dans le sens horizontal par rapport au sens d'alimentation du papier. |
Séparateur de tâches JS-507 | Massicotage du papier au format cartes de visite. L'Unité de massicotage TU-504 est nécessaire pour réaliser un massicotage au format cartes de visite. |
Unité bannière MK-764 | Permet de réaliser un massicotage du papier bannière. Option à monter pour sortir le papier bannière sur un périphérique de post-traitement. Si vous tentez un traitement sur papier bannière à l'aide de l'Unité de massicotage TU-510 sans l'installation de cette option, un message d'erreur s'affiche et la configuration des réglages est impossible. |
Processus d'impression massicotée
1
Créez et enregistrez des profils massicot.
Accès | Transition vers l'écran Création de profils |
|---|---|
Depuis l'Écran tactile du système | Écran tactile - [UNITÉ PRINC.] - [Profil massicot] - [Create] |
Depuis le navigateur | Avec Web Connection Web Connection - Écran de connexion - [FinisherManager] - [TU-510 Profile Manager] - [Create] Pour connaître la procédure détaillée d'accès à Web Connection, voir Web Connection (la machine). |
Depuis Utilitaires Web Utilitaires Web - Page principale - [Finisher Manager] - [TU-510 Profile Manager] - [Create] Pour connaître la procédure détaillée d'accès à Utilitaires Web, voir Utilitaires Web. |
Pour connaître la procédure détaillée de création et d'enregistrement de profils, voir [Create] ou Création et édition de profils massicot.
2
Appliquez un profil massicot enregistré à la tâche.
Sélectionnez un profil massicot à l'aide des fonctions ci-dessous et appliquez-le à l'impression.
Fonction [Massicoter] depuis [LISTE TÂCHES] | Pour appliquer un profil massicot à une tâche en attente, sélectionner [LISTE TÂCHES] et ensuite [Massicoter], puis sélectionner le profil massicot approprié. Pour des détails, voir [Massicoter]. |
Fonction [Config. sortie] depuis [COPIE] | Pour appliquer un profil massicot à une tâche de copie, sélectionner [Config. sortie] et ensuite [Massicoter], puis sélectionner le profil massicot approprié. Pour des détails, voir [Massicoter]. |
Fonction [Finition] depuis le Pilote Plug-in PS | Pour appliquer un profil massicot à une tâche d'impression, sélectionner l'onglet [Finition] et ensuite, puis sélectionner le profil massicot approprié. Pour en savoir plus, voir [Profil de massicotage] et [Profil de massicotage pour la couverture]. |
Fonction [Finition] depuis AccurioPro Print Manager | Pour appliquer un profil massicot à une tâche d'impression, sélectionner l'onglet [Finition] et ensuite, puis sélectionner le profil massicot approprié. Pour en savoir plus, voir [Profil de massicotage] et [Profil de massicotage pour la couverture]. |
3
Imprimez la/les tâche(s).
Le massicotage est exécuté et la tâche est sortie.
Création et édition de profils massicot
Vous pouvez créer ou éditer un profil massicot à l'aide de l'Écran tactile du système ou en accédant à [FinisherManager] de Web Connection ou des utilitaires Web. Le méthode de création des profils est la même.
Cette section illustre par un exemple la création d'un profil massicot en y accédant depuis Web Connection.
1
Lancez le navigateur.
Pour en savoir plus sur l'environnement d'exploitation de Web Connection, voir La fonction Web Connection.
2
Entrez "http://<adresse IP de la machine>/wcd/top.xml" et appuyez sur [Entrer].
Par exemple, si l'adresse IP de la machine est 192.168.1.20, entrez "http://192.168.1.20/wcd/top.xml".
3
Cliquez sur [FinisherManager].
4

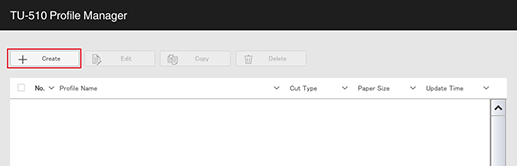

Cliquez sur [TU-510 Profile Manager].
Pour en savoir plus sur les réglages ci-dessous, voir chacun des éléments ci-après.
Massicotage quadruple (Rainage)
Cette section décrit la configuration des profils massicot pour le massicotage quadruple (rainage).
1

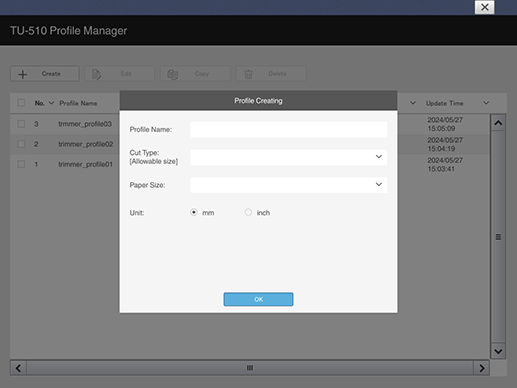

Cliquez sur [Create].
2

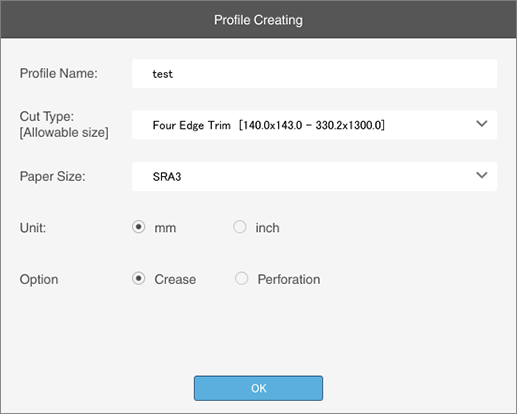

Configurez et définissez les variables [Profile Name], [Paper Size], [Cut Type] ([Four Edge Trim]), [Unit] et [Option]([Crease]).
Formats papier utilisables : 140,0 mm à 330,2 mm de large, 153,0 mm à 1300,0 mm de long / 5,51" à 13,0" de large, 6,02" à 51,18" de long
3

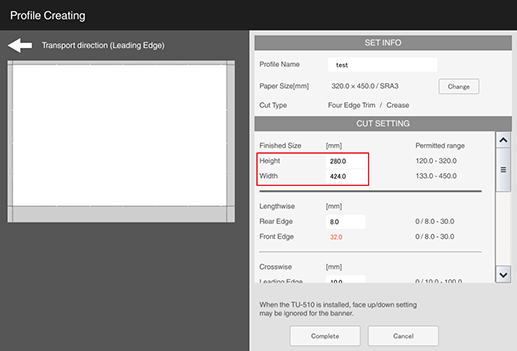

Entrez le [Finished Size(Height)] et le [Finished Size(Width)].
4

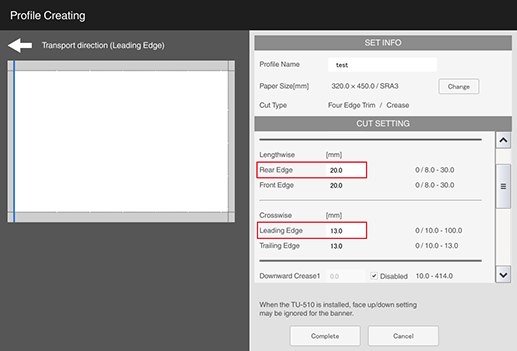

Entrez le [Lead Edge] (valeur du bord avant à couper) et le [Upper Edge] (valeur du bord supérieur à couper).
Déterminez les valeurs de configuration du [Lead Edge] (C1) et du [Upper Edge] (S1) comme points de début des points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Des limites s'appliquent aux valeurs de configuration de [Finished Size(Height)], [Finished Size(Width)], [Lead Edge] et [Upper Edge]. Vérifiez les "limites de massicotage quadruple/rainage" avant de configurer les différents réglages.
Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez la valeur d'entrée ou modifiez le format papier en cours d'utilisation.
Quand vous entrez [Lead Edge] (C1) et [Upper Edge] (S1), [Rear Edge] (C2) et [Lower Edge] (S2) sont définis automatiquement. Le dépassement des limites [Rear Edge]et [Lower Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.

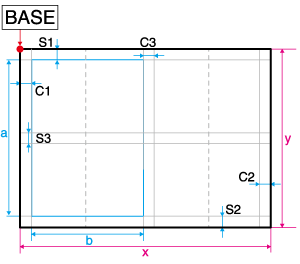

Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 153,0 mm à 1300,0 mm / 6,024" à 51,181" |
y | Format papier (largeur verticale) | 140,0 mm à 330,2 mm / 5,512" à 13,0" |
Limites de massicotage quadruple/rainage | ||
|---|---|---|
a | [Finished Size(Height)] | 120,0 mm / 4,724" ou plus |
b | [Finished Size(Width)] | 133,0 mm / 5,236" ou plus |
C1 | [Lead Edge] (valeur de coupe du bord avant) | 0 mm / 0" (aucun) ou 10,0 mm à 100,0 mm / 0,394" à 3,937" |
C2 | [Rear Edge] (valeur de coupe du bord arrière) | 0 mm / 0" (aucun) ou 10,0 mm à 13,0 mm / 0,394" à 0,512" |
S1 | [Upper Edge] (valeur de coupe du bord supérieur) | 0 mm / 0" (aucun) ou 8,0 mm à 26,0 mm / 0,315" à 1,024" Définir la différence entre [Upper Edge] (valeur de coupe du bord supérieur) et [Lower Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm / 0,394". Il n'est pas possible de couper uniquement le [Upper Edge] (valeur de coupe du bord supérieur) ou uniquement le [Lower Edge] (valeur de coupe du bord inférieur). |
S2 | [Lower Edge] (valeur de coupe du bord inférieur) | |
5
Entrez au besoin [Downward Crease1] à [Downward Crease5] et [Upward Crease1] à [Upward Crease5].
Jusqu'à 5 rainures convexes inférieures et supérieures peuvent être définies respectivement, en fonction du format de finition et de la position de réglage.
Les positions de rainage sont définies à au moins 60,0 mm /2,362" de la zone de massicotage et les intervalles de rainage à au moins 1,0 mm / 0,039".
6
Cette section propose des exemples de réglage de [Four Edge Trim / Crease].

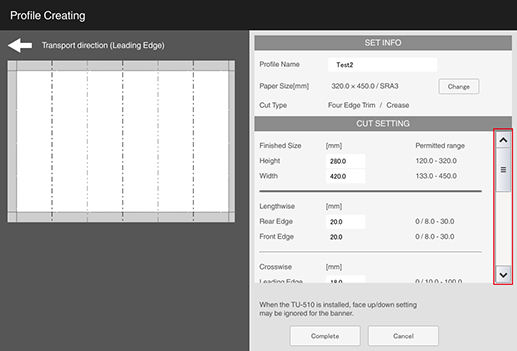

Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test 1 |
[Paper Size] | 320,0 e 450,0 |
[Cut Type] | Massicotage quadruple/Rainage |
[Finished Size(Height)] | 280,0 |
[Finished Size(Width)] | 424,0 |
[Lead Edge] | 13,0 |
[Rear Edge] | 13,0 (réglage automatique) |
[Upper Edge] | 20,0 |
[Lower Edge] | 20,0 (réglage automatique) |
[Downward Crease1] À [Downward Crease5] | Désactivé |
[Upward Crease1] À [Upward Crease5] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
Exemple de réglage 2 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test 2 |
[Paper Size] | 320,0 e 450,0 |
[Cut Type] | Massicotage quadruple/Rainage |
[Finished Size(Height)] | 280,0 |
[Finished Size(Width)] | 420,0 |
[Lead Edge] | 18,0 |
[Rear Edge] | 12,0 (réglage automatique) |
[Upper Edge] | 20,0 |
[Lower Edge] | 20,0 (réglage automatique) |

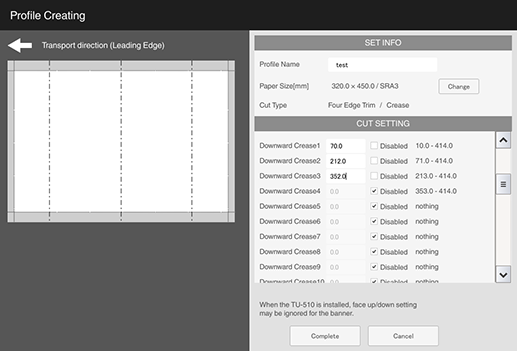

[Downward Crease1] | 70,0 |
[Downward Crease2] | 210,0 |
[Downward Crease3] | 350,0 |
[Downward Crease4] À [Downward Crease5] | Désactivé |
[Upward Crease1] | 140,0 |
[Upward Crease2] | 280,0 |
[Upward Crease3] À [Upward Crease5] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
Exemple de réglage 3 (format papier : A4 alimentation bord court, unités : mm) | |
|---|---|
[Profile Name] | Test 3 |
[Paper Size] | 210,0 e 297,0 |
[Cut Type] | Massicotage quadruple/Rainage |
[Finished Size(Height)] | 194,0 |
[Finished Size(Width)] | 271,0 |
[Lead Edge] | 13,0 |
[Rear Edge] | 13,0 (réglage automatique) |
[Upper Edge] | 8,0 |
[Lower Edge] | 8,0 (réglage automatique) |
[Downward Crease1] | 90,0 |
[Downward Crease2] | 180,0 |
[Downward Crease3] À [Downward Crease5] | Désactivé |
[Upward Crease1] À [Upward Crease5] | Désactivé |

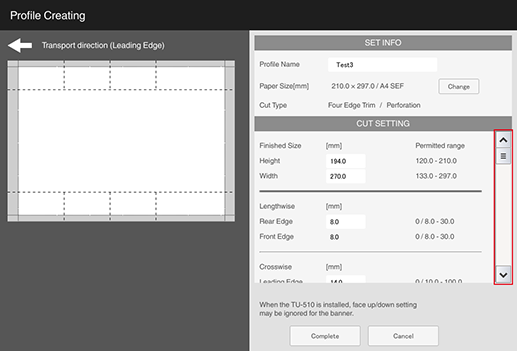

Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
7
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Massicotage quadruple (Perforation)
Cette section décrit la configuration des profils massicot pour le massicotage quadruple (perforation).
1
Cliquez sur [Create].
2
Configurez et définissez les variables [Profile Name], [Paper Size], [Cut Type] ([Four Edge Trim]), [Unit] et [Option]([Perforation]).
Formats papier utilisables : 140,0 mm à 330,2 mm de large, 153,0 mm à 487,7 mm de long / 5,51" à 13,0" de large, 6,02" à 19,20" de long
3
Entrez le [Finished Size(Height)] et le [Finished Size(Width)].
4

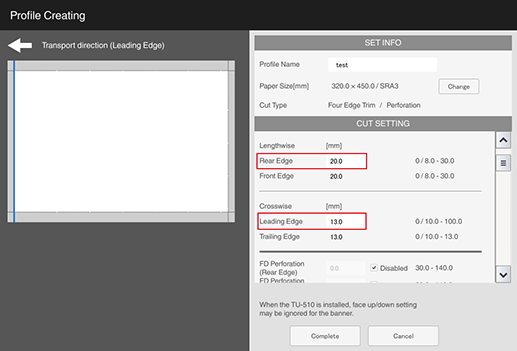

Entrez le [Lead Edge] (valeur du bord avant à couper) et le [Upper Edge] (valeur du bord supérieur à couper).
Déterminez les valeurs de configuration du [Lead Edge] (C1) et du [Upper Edge] (S1) comme points de début des points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Des limites s'appliquent aux valeurs de configuration de [Finished Size(Height)], [Finished Size(Width)], [Lead Edge] et [Upper Edge]. Vérifiez les "limites de massicotage quadruple/perforation" avant de configurer les différents réglages.
Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez la valeur d'entrée ou modifiez le format papier en cours d'utilisation.
Quand vous entrez [Lead Edge] (C1) et [Upper Edge] (S1), [Rear Edge] (C2) et [Lower Edge] (S2) sont définis automatiquement. Le dépassement des limites [Rear Edge]et [Lower Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.
Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 153,0 mm à 487,7 mm / 6,024" à 19,20" |
y | Format papier (largeur verticale) | 140,0 mm à 330,2 mm / 5,512" à 13,0" |
Limites du massicotage quadruple/perforation | ||
|---|---|---|
a | [Finished Size(Height)] | 120,0 mm / 4,724" ou plus |
b | [Finished Size(Width)] | 133,0 mm / 5,236" ou plus |
C1 | [Lead Edge] (valeur de coupe du bord avant) | 0 mm / 0" (aucun) ou 10,0 mm à 100,0 mm / 0,394" à 3,937" |
C2 | [Rear Edge] (valeur de coupe du bord arrière) | 0 mm / 0" (aucun) ou 10,0 mm à 13,0 mm / 0,394" à 0,512" |
S1 | [Upper Edge] (valeur de coupe du bord supérieur) | 0 mm / 0" (aucun) ou 8,0 mm à 26,0 mm / 0,315" à 1,024" Définir la différence entre [Upper Edge] (valeur de coupe du bord supérieur) et [Lower Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm / 0,394". Il n'est pas possible de couper uniquement le [Upper Edge] (valeur de coupe du bord supérieur) ou uniquement le [Lower Edge] (valeur de coupe du bord inférieur). |
S2 | [Lower Edge] (valeur de coupe du bord inférieur) | |
5

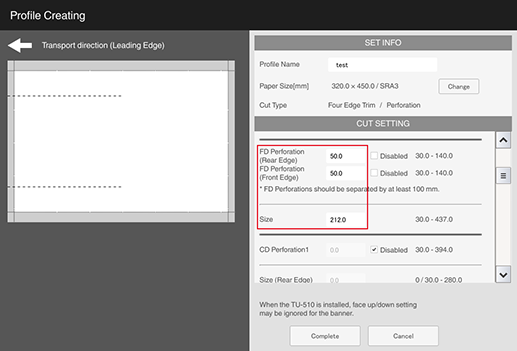

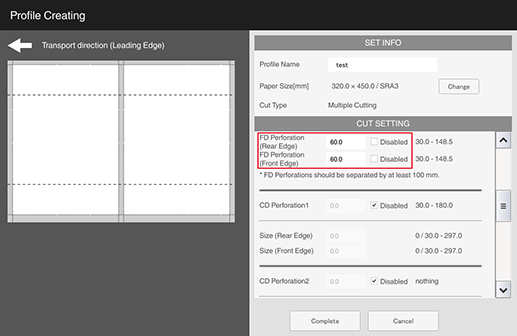

Définissez au besoin [Crosswise Perforation1] et [Crosswise Perforation2], [Size].
Les positions de perforation sont définies à au moins 30,0 mm / 1,181" de la zone de massicotage et les intervalles de perforation à au moins 120,0 mm / 4,724".
Définissez [Size] à au moins 30,0 mm / 1,181".
6

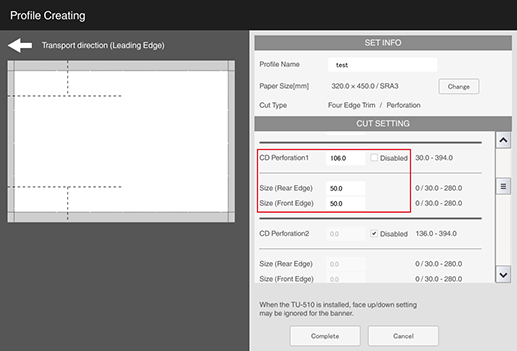

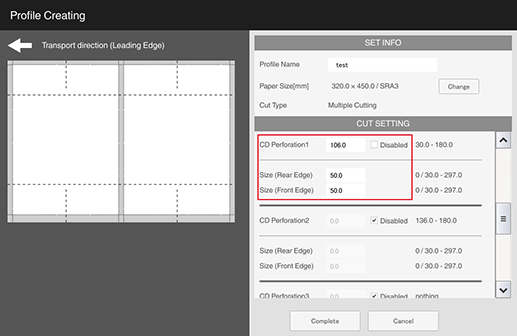

Entrez au besoin [Lengthwise Perforation1] à [Lengthwise Perforation10] ou [Size (Upper Edge)] et [Size (Lower Edge)].
Il est possible de définir jusqu'à 10 perforations, en fonction du format de finition et de la position de réglage.
Les positions de perforation sont définies à au moins 30,0 mm / 1,181" de la zone de massicotage et les intervalles de perforation à au moins 30,0 mm / 1,181".
Définissez [Size (Upper Edge)] et [Size (Lower Edge)] à au moins 30,0 mm. / 1,181".
7
Cette section propose des exemples de réglage de [Four Edge Trim / Perforation].
Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test 1 |
[Paper Size] | 320,0 e 450,0 |
[Cut Type] | Massicotage quadruple/Perforation |
[Finished Size(Height)] | 280,0 |
[Finished Size(Width)] | 424,0 |
[Lead Edge] | 13,0 |
[Rear Edge] | 13,0 (réglage automatique) |
[Upper Edge] | 20,0 |
[Lower Edge] | 20,0 (réglage automatique) |
[Crosswise Perforation1] | Désactivé |
[Crosswise Perforation2] | Désactivé |
[Lengthwise Perforation1] À [Lengthwise Perforation10] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
Exemple de réglage 2 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test 2 |
[Paper Size] | 320,0 e 450,0 |
[Cut Type] | Massicotage quadruple/Perforation |
[Finished Size(Height)] | 280,0 |
[Finished Size(Width)] | 424,0 |
[Lead Edge] | 13,0 |
[Rear Edge] | 13,0 (réglage automatique) |
[Upper Edge] | 20,0 |
[Lower Edge] | 20,0 (réglage automatique) |
[Crosswise Perforation1] | 50,0 |
[Crosswise Perforation2] | 50,0 |
[Size] | 212,0 |
[Lengthwise Perforation1] | 106,0 |
[Size (Upper Edge)] | 50,0 |
[Size (Lower Edge)] | 50,0 |
[Lengthwise Perforation2] | 212,0 |
[Size (Upper Edge)] | 280,0 |
[Size (Lower Edge)] | 0,0 |
[Lengthwise Perforation3] À [Lengthwise Perforation10] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
Exemple de réglage 3 (format papier : A4 alimentation bord court, unités : mm) | |
|---|---|
[Profile Name] | Test 3 |
[Paper Size] | 210,0 e 297,0 |
[Cut Type] | Massicotage quadruple/Perforation |
[Finished Size(Height)] | 194,0 |
[Finished Size(Width)] | 270,0 |
[Lead Edge] | 14,0 |
[Rear Edge] | 13,0 (réglage automatique) |
[Upper Edge] | 8,0 |
[Lower Edge] | 8,0 (réglage automatique) |
[Crosswise Perforation1] | 30,0 |
[Crosswise Perforation2] | 30,0 |
[Size] | 283,0 |
[Lengthwise Perforation1] | 60,0 |
[Size (Upper Edge)] | 30,0 |
[Size (Lower Edge)] | 30,0 |
[Lengthwise Perforation2] | 120,0 |
[Size (Upper Edge)] | 30,0 |
[Size (Lower Edge)] | 30,0 |
[Lengthwise Perforation3] | 180,0 |
[Size (Upper Edge)] | 30,0 |
[Size (Lower Edge)] | 30,0 |
[Lengthwise Perforation4] À [Lengthwise Perforation10] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
8
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Découpe multiple
Cette section décrit la configuration des profils massicot de couple multiple.
1
Cliquez sur [Create].
2

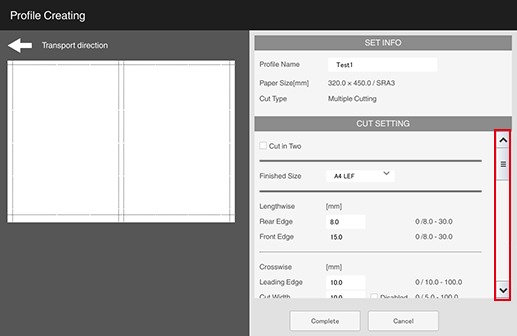

Configurez et définissez les variables [Profile Name], [Paper Size], [Cut Type] ([Multiple Cutting]) et [Unit].
Formats papier utilisables : 299,4 mm à 330,2 mm de large, 440,0 mm à 487,5 mm de long / 11,79" à 13,0" de large, 17,32" à 19,19" de long
3
Sélectionnez [Finished Size] (A4 ou LTR).
4

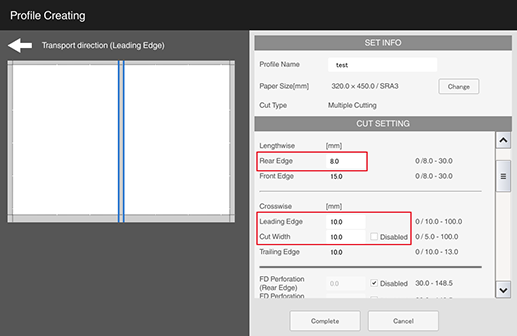

Entrez le [Lead Edge] (valeur du bord avant à couper), [Upper Edge] (valeur du bord supérieur à couper) et [Cut Width(lengthwise)].
Déterminez les valeurs de configuration de [Lead Edge] (C1), [Upper Edge] (S1) et [Cut Width(lengthwise)] (C3) comme points de début des points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Des limites s'appliquent aux valeurs de configuration de [Lead Edge], [Upper Edge] et [Cut Width(lengthwise)]. Vérifiez les "limites de découpe multiple" avant de configurer les différents réglages.
Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez la valeur d'entrée ou modifiez le format papier en cours d'utilisation.
Quand vous entrez [Lead Edge] (C1) et [Upper Edge] (S1), [Rear Edge] (C2) et [Lower Edge] (S2) sont définis automatiquement. Le dépassement des limites [Rear Edge]et [Lower Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.
Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 440,0 mm à 487,5 mm / 17,323" à 19,193" |
y | Format papier (largeur verticale) | 299,4 mm à 330,2 mm / 11,787" à 13,0" |
Limites de découpe multiple | ||
|---|---|---|
a | [Finished Size] | A4 (297,0 mm e 210,0 mm / 11,69" e 8,27") ou Letter (279,4 mm e 215,9 mm /11" e 8,5") |
C1 | [Lead Edge] (valeur de coupe du bord avant) | 10,0 mm à 13,0 mm / 0,394" à 0,512" |
C2 | [Rear Edge] (valeur de coupe du bord arrière) | 10,0 mm à 13,0 mm / 0,394" à 0,512" |
C3 | [Cut Width(lengthwise)] | 0 mm / 0" (aucun) ou 5,0 mm à 13,0 mm / 0,197" à 0,512" |
S1 | [Upper Edge] (valeur de coupe du bord supérieur) | 8,0 mm à 26,0 mm / 0,315" à 1,024" Définir la différence entre [Upper Edge] (valeur de coupe du bord supérieur) et [Lower Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm / 0,394". Il n'est pas possible de couper uniquement le [Upper Edge] (valeur de coupe du bord supérieur) ou uniquement le [Lower Edge] (valeur de coupe du bord inférieur). |
S2 | [Lower Edge] (valeur de coupe du bord inférieur) | |
5

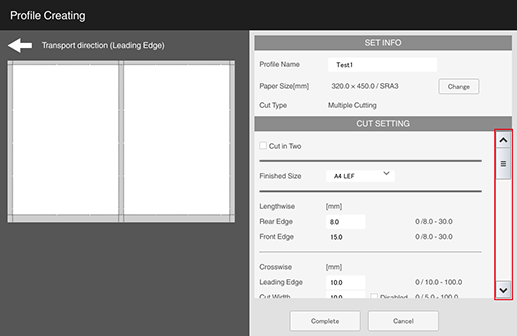

Cette section propose des exemples de réglage de [Multiple Cutting].
Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test |
[Paper Size] | 320,0 e 450,0 |
[Cut Type] | Découpe multiple |
[Finished Size] | A4 |
[Lead Edge] | 10,0 |
[Rear Edge] | 10,0 (réglage automatique) |
[Upper Edge] | 8,0 |
[Lower Edge] | 15,0 (réglage automatique) |
[Cut Width(lengthwise)] | 10,0 |
 | |
6
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Découpe cartes
Cette section décrit la configuration des profils massicot de découpe de cartes.
1
Cliquez sur [Create].
2

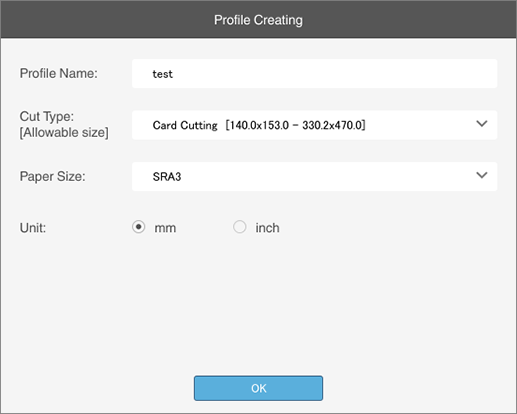

Configurez et définissez les variables [Profile Name], [Paper Size], [Cut Type] ([Card Cutting]) et [Unit].
Formats papier utilisables : 287,0 mm à 330,2 mm de large, 370,0 mm à 457,2 mm de long / 11,30" à 13,0" de large, 14,57" à 18,0" de long
3

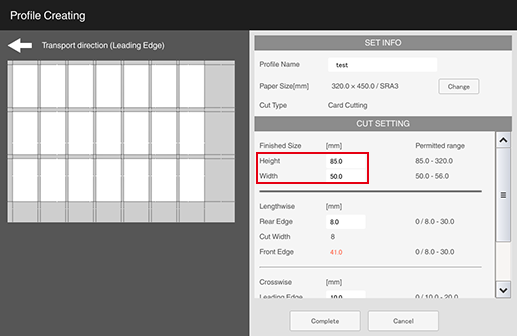

Entrez le [Finished Size(Height)] et le [Finished Size(Width)].
4

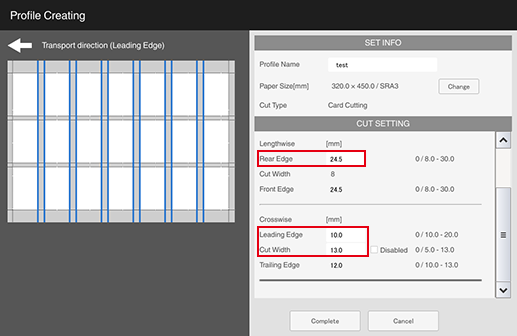

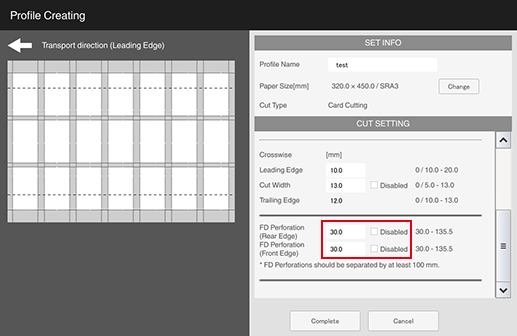

Entrez le [Lead Edge] (valeur du bord avant à couper), [Upper Edge] (valeur du bord supérieur à couper) et [Cut Width(lengthwise)].
Déterminez les valeurs de configuration de [Lead Edge] (C1), [Upper Edge] (S1) et [Cut Width(lengthwise)] (C3) comme points de début des points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Des limites s'appliquent aux valeurs de configuration de [Finished Size(Height)], [Finished Size(Width)], [Lead Edge], [Upper Edge] et [Cut Width(lengthwise)]. Vérifiez les "limites de découpe de cartes" avant de configurer les différents réglages.
Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez les valeurs de configuration ou modifiez le format papier en cours d'utilisation.
Quand vous entrez [Lead Edge] (C1) et [Upper Edge] (S1), [Rear Edge] (C2) et [Lower Edge] (S2) sont définis automatiquement. Le dépassement des limites [Rear Edge]et [Lower Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.
[Cut Width(crosswise)] (C4) est fixe à 8 mm.
Avec le format papier SRA3 ou 12 e 18, le nombre maximum de cartes qu'il est possible de créer est 3 e 7 rangées = 21 cartes.
Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 370,0 mm à 457,2 mm / 14,567" à 18,0" |
y | Format papier (largeur verticale) | 287,0 mm à 330,2 mm / 11,299" à 13,0" |
Limites de découpe cartes | ||
|---|---|---|
a | [Finished Size(Height)] | 85,0 mm à 92,0 mm / 3,346" à 3,622" |
b | [Finished Size(Width)] | 50,0 mm à 56,0 mm / 1,969" à 2,205" |
C1 | [Lead Edge] (valeur de coupe du bord avant) | 10,0 mm à 13,0 mm / 0,394" à 0,512" |
C2 | [Rear Edge] (valeur de coupe du bord arrière) | 10,0 mm à 13,0 mm / 0,394" à 0,512" |
C3 | [Cut Width(lengthwise)] | 0 mm / 0" (aucun) ou 5,0 mm à 13,0 mm / 0,197" à 0,512" |
C4 | [Cut Width(crosswise)] | 8,0 mm /0,315" (fixe) |
S1 | [Upper Edge] (valeur de coupe du bord supérieur) | 8,0 mm à 26,0 mm / 0,315" à 1,024" Définir la différence entre [Upper Edge] (valeur de coupe du bord supérieur) et [Lower Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm / 0,394". Il n'est pas possible de couper uniquement le [Upper Edge] (valeur de coupe du bord supérieur) ou uniquement le [Lower Edge] (valeur de coupe du bord inférieur). |
S2 | [Lower Edge] (valeur de coupe du bord inférieur) | |
5

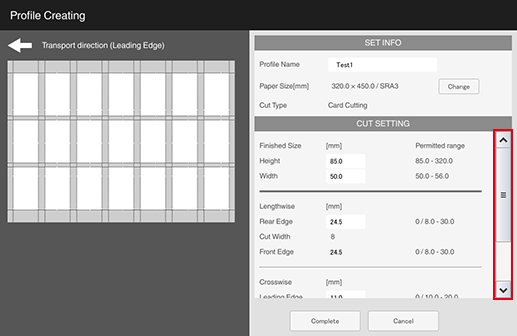

Cette section propose des exemples de réglage de [Card Cutting].
Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test 1 |
[Paper Size] | 320,0 e 450,0 |
[Cut Type] | Découpe cartes |
[Finished Size(Height)] | 85,0 |
[Finished Size(Width)] | 50,0 |
[Lead Edge] | 11,0 |
[Rear Edge] | 11,0 (réglage automatique) |
[Upper Edge] | 24,5 |
[Lower Edge] | 24,5 (réglage automatique) |
[Cut Width(crosswise)] | 8 (fixe) |
[Cut Width(lengthwise)] | 13,0 |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
Exemple de réglage 2 (format papier : A3, unités : mm) | |
|---|---|
[Profile Name] | Test 2 |
[Paper Size] | 297,0 e 420,0 |
[Cut Type] | Découpe cartes |
[Finished Size(Height)] | 85,0 |
[Finished Size(Width)] | 50,0 |
[Lead Edge] | 11,0 |
[Rear Edge] | 11,0 (réglage automatique) |
[Upper Edge] | 13,0 |
[Lower Edge] | 13,0 (réglage automatique) |
[Cut Width(crosswise)] | 8 (fixe) |
[Cut Width(lengthwise)] | 8,0 |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
6
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Réglage avancé (Rainage)
Cette section décrit la configuration des profils massicot personnalisés.
1
Sélectionnez [Create].
2

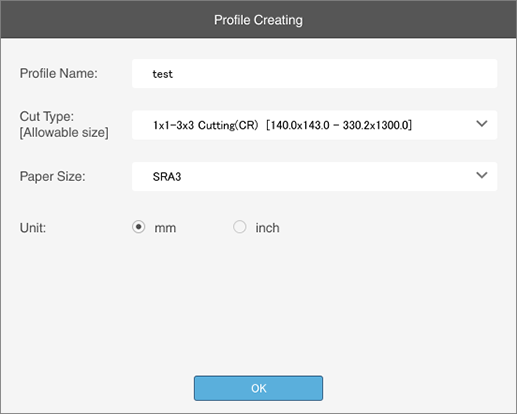

Configurez et définissez les variables [Profile Name], [Paper Size], [Cut Type] ([Advanced Setting]), [Unit] et [Option]([Crease]).
Formats papier utilisables : 210,0 mm à 330,2 mm de large, 143,0 mm à 487,7 mm de long / 8,27" à 13,0" de large, 5,63" à 19,20" de long
3
Entrez le [Finished Size(Height)] et le [Finished Size(Width)].
4

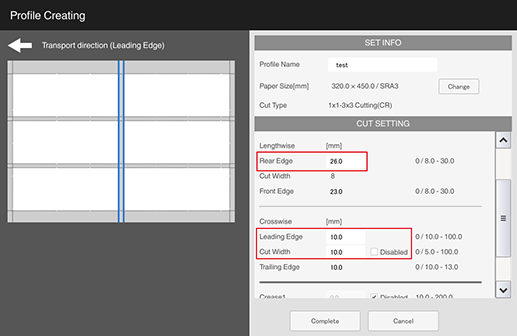

Entrez le [Lead Edge] (valeur du bord avant à couper), [Upper Edge] (valeur du bord supérieur à couper) et [Cut Width(lengthwise)].
Déterminez les valeurs de configuration de [Lead Edge] (C1), [Upper Edge] (S1) et [Cut Width(lengthwise)] (C3) comme points de début des points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Des limites s'appliquent aux valeurs de configuration de [Finished Size(Height)], [Finished Size(Width)], [Lead Edge], [Upper Edge] et [Cut Width(lengthwise)]. Vérifiez les "limites de réglage avancé/rainage" avant de configurer les différents réglages.
Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez les valeurs de configuration ou modifiez le format papier en cours d'utilisation.
Quand vous entrez [Lead Edge] (C1) et [Upper Edge] (S1), [Rear Edge] (C2) et [Lower Edge] (S2) sont définis automatiquement. Le dépassement des limites [Rear Edge]et [Lower Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.
[Cut Width(crosswise)] (C4) est fixe à 8 mm.
Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 143,0 mm à 487,7 mm / 5,63" à 19,201" |
y | Format papier (largeur verticale) | 210,0 mm à 330,2 mm / 8,268" à 13,0" |
Limites de réglage avancé/rainage | ||
|---|---|---|
a | [Finished Size(Height)] | 85,0 mm / 3,346" ou plus |
b | [Finished Size(Width)] | 133,0 mm / 5,236" ou plus |
C1 | [Lead Edge] (valeur de coupe du bord avant) | 10,0 mm à 13,0 mm / 0,394" à 0,512" |
C2 | [Rear Edge] (valeur de coupe du bord arrière) | 10,0 mm à 13,0 mm / 0,394" à 0,512" |
C3 | [Cut Width(lengthwise)] | 0 mm / 0" (aucun) ou 5,0 mm à 13,0 mm / 0,197" à 0,512" |
C4 | [Cut Width(crosswise)] | 8,0 mm /0,315" (fixe) |
S1 | [Upper Edge] (valeur de coupe du bord supérieur) | 8,0 mm à 26,0 mm / 0,315" à 1,024" Définir la différence entre [Upper Edge] (valeur de coupe du bord supérieur) et [Lower Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm / 0,394". Il n'est pas possible de couper uniquement le [Upper Edge] (valeur de coupe du bord supérieur) ou uniquement le [Lower Edge] (valeur de coupe du bord inférieur). |
S2 | [Lower Edge] (valeur de coupe du bord inférieur) | |
5

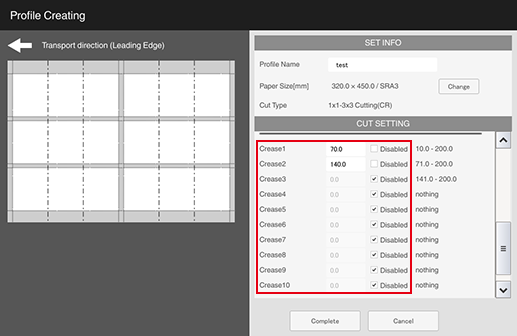

Entrez au besoin [Crease1] à [Rainage5].
Il est possible de définir jusqu'à 5 rainures en fonction du format de finition (nombre).
Pour effectuer une découpe dans le sens transversal et avoir 2 impositions, vous pouvez définir la position de [Crease1] et [Rainage2], pour un maximum de 2 positions de rainage.
Pour effectuer une découpe dans le sens transversal et avoir 3 impositions, la seule position de rainage définissable est [Crease1].
Les positions de rainage sont définies à au moins 60,0 mm /2,362" de la zone de massicotage et les intervalles de rainage à au moins 1,0 mm / 0,039".
6

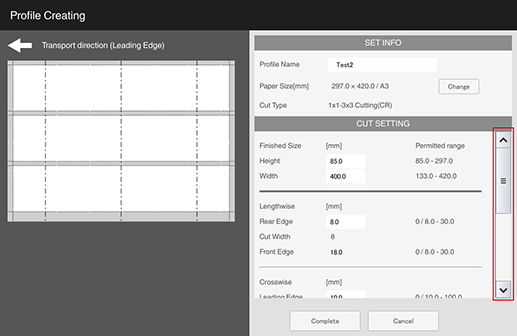

Cette section propose des exemples de réglage de [Advanced Setting / Crease].
Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test 1 |
[Paper Size] | 320,0 e 450,0 |
[Cut Type] | Réglage avancé/Rainage |
[Finished Size(Height)] | 85,0 |
[Finished Size(Width)] | 210,0 |
[Lead Edge] | 10,0 |
[Rear Edge] | 15,0 (réglage automatique) |
[Upper Edge] | 26,0 |
[Lower Edge] | 23,0 (réglage automatique) |
[Crease1], [Rainage2] | Désactivé |
[Cut Width(crosswise)] | 8 (fixe) |
[Cut Width(lengthwise)] | 10,0 |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
Exemple de réglage 2 (format papier : A3, unités : mm) | |
|---|---|
[Profile Name] | Test 2 |
[Paper Size] | 297,0 e 420,0 |
[Cut Type] | Réglage avancé/Rainage |
[Finished Size(Height)] | 85,0 |
[Finished Size(Width)] | 400,0 |
[Lead Edge] | 10,0 |
[Rear Edge] | 10,0 (réglage automatique) |
[Upper Edge] | 8,0 |
[Lower Edge] | 18,0 (réglage automatique) |
[Crease1] | 60,0 |
[Rainage2] | 200,0 |
[Crease3] | 340,0 |
[Crease4], [Rainage5] | Désactivé |
[Cut Width(crosswise)] | 8 (fixe) |
[Cut Width(lengthwise)] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
7
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Réglage avancé (Perforation)
Cette section décrit la configuration des profils massicot personnalisés.
1
Sélectionnez [Create].
2
Configurez et définissez les variables [Profile Name], [Paper Size], [Cut Type] ([Advanced Setting]), [Unit] et [Option]([Perforation]).
Formats papier utilisables : 210,0 mm à 330,2 mm de large, 143,0 mm à 487,7 mm de long / 8,27" à 13,0" de large, 5,63" à 19,20" de long
3
Entrez le [Finished Size(Height)] et le [Finished Size(Width)].
4
Entrez le [Lead Edge] (valeur du bord avant à couper), [Upper Edge] (valeur du bord supérieur à couper) et [Cut Width(lengthwise)].
Déterminez les valeurs de configuration de [Lead Edge] (C1), [Upper Edge] (S1) et [Cut Width(lengthwise)] (C3) comme points de début des points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Des limites s'appliquent aux valeurs de configuration de [Finished Size(Height)], [Finished Size(Width)], [Lead Edge], [Upper Edge] et [Cut Width(lengthwise)]. Vérifiez les "limites de réglage avancé/perforation" avant de configurer les différents réglages.
Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez les valeurs de configuration ou modifiez le format papier en cours d'utilisation.
Quand vous entrez [Lead Edge] (C1) et [Upper Edge] (S1), [Rear Edge] (C2) et [Lower Edge] (S2) sont définis automatiquement. Le dépassement des limites [Rear Edge]et [Lower Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.
Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 143,0 mm à 487,7 mm / 5,63" à 19,201" |
y | Format papier (largeur verticale) | 210,0 mm à 330,2 mm / 8,268" à 13,0" |
Limites de réglage avancé/perforation | ||
|---|---|---|
a | [Finished Size(Height)] | 85,0 mm / 3,346" ou plus |
b | [Finished Size(Width)] | 133,0 mm / 5,236" ou plus |
C1 | [Lead Edge] (valeur de coupe du bord avant) | 10,0 mm à 13,0 mm / 0,394" à 0,512" |
C2 | [Rear Edge] (valeur de coupe du bord arrière) | 10,0 mm à 13,0 mm / 0,394" à 0,512" |
C3 | [Cut Width(lengthwise)] | 0 mm / 0" (aucun) ou 5,0 mm à 13,0 mm / 0,197" à 0,512" |
S1 | [Upper Edge] (valeur de coupe du bord supérieur) | 8,0 mm à 26,0 mm / 0,315" à 1,024" Définir la différence entre [Upper Edge] (valeur de coupe du bord supérieur) et [Lower Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm / 0,394". Il n'est pas possible de couper uniquement le [Upper Edge] (valeur de coupe du bord supérieur) ou uniquement le [Lower Edge] (valeur de coupe du bord inférieur). |
S2 | [Lower Edge] (valeur de coupe du bord inférieur) | |
5

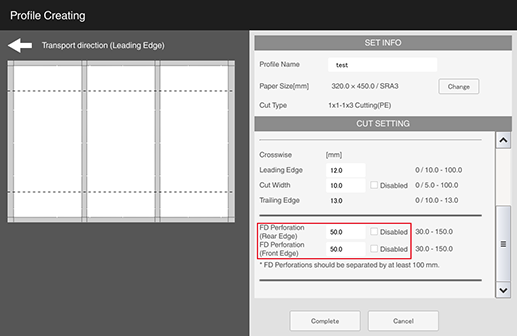

Entrez au besoin [Crosswise Perforation1] et [Crosswise Perforation2].
Les positions de perforation sont définies à au moins 30,0 mm / 1,181" de la zone de massicotage et les intervalles de perforation à au moins 120,0 mm / 4,724".
La longueur de la perforation transversale est réglée sur la largeur du format papier (configuration impossible au milieu du papier).
6

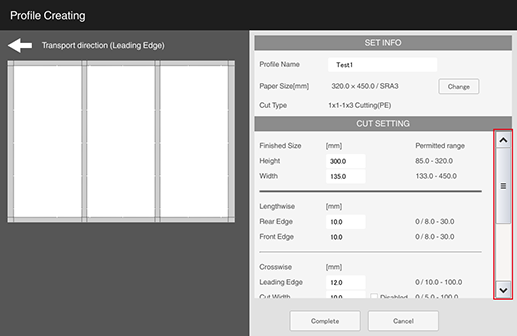

Cette section propose des exemples de réglage de [Advanced Setting / Perforation].
Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test 1 |
[Paper Size] | 320,0 e 450,0 |
[Cut Type] | Réglage avancé/Perforation |
[Finished Size(Height)] | 300,0 |
[Finished Size(Width)] | 135,0 |
[Lead Edge] | 12,0 |
[Rear Edge] | 13,0 (réglage automatique) |
[Upper Edge] | 10,0 |
[Lower Edge] | 10,0 (réglage automatique) |
[Crosswise Perforation1] | Désactivé |
[Crosswise Perforation2] | Désactivé |
[Cut Width(lengthwise)] | 10,0 |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
Exemple de réglage 2 (format papier : A3, unités : mm) | |
|---|---|
[Profile Name] | Test 2 |
[Paper Size] | 297,0 e 420,0 |
[Cut Type] | Réglage avancé/Perforation |
[Finished Size(Height)] | 280,0 |
[Finished Size(Width)] | 400,0 |
[Lead Edge] | 10,0 |
[Rear Edge] | 10,0 (réglage automatique) |
[Upper Edge] | 8,0 |
[Lower Edge] | 9,0 (réglage automatique) |
[Crosswise Perforation1] | 80,0 |
[Crosswise Perforation2] | 80,0 |
[Cut Width(lengthwise)] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur.  | |
7
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Accès aux paramètres de massicotage
Les 4 fonctions décrites à l'étape 2 Processus d'impression massicotée sont accessibles de différentes manières indiquées ci-dessous.
Conseils
Après avoir sélectionné un profil massicot, assurez-vous de configurer aussi les paramètres du Bac de sortie. L'impression ne démarre pas tant que la destination de sortie n'est pas correctement définie. Les magasins utilisables dans les modes de massicotage respectifs sont les suivants :
- [Four Edge Trim] : Bac auxiliaire de l'Unité de massicotage TU-510 unité de finition subséquente (longueur du papier de finition comprise entre 133,0 mm / 5,24" et 488,0 mm / 19,21". Quand [Perforation] est défini, l'unité de finition subséquente ne peut pas être utilisée.)
- [Multiple Cutting] : Unité de massicotage TU-510 Bac auxiliaire
- [Card Cutting] : Unité de massicotage TU-510 Bac à cartes
- [Advanced Setting] : Unité de massicotage TU-510 Bac auxiliaire
[UNITÉ PRINC.] - [LISTE TÂCHES] - [Massicoter]
[UNITÉ PRINC.] - [LISTE TÂCHES] - [Bac de sortie]
[UNITÉ PRINC.] - [COPIE] - [Config. sortie] - [Massicoter]
Pilote Plug-in PS - [Finition]
AccurioPro Print Manager - [Finition]
Procédure d'impression massicotée
Cette section décrit la procédure d'impression massicotée à l'aide du pilote Plug-in PS.
Environnement d'exploitation requis - Système d'exploitation : Windows 10, application : Adobe Acrobat Reader DC.
Installez le Pilote Plug-in PS sur un ordinateur.
Montez le Contrôleur d'image IC-610 et l'Unité de massicotage TU-510 sur le système.
Lors de la configuration du pilote d'imprimante, vérifiez qu'aucun des réglages précédents ne subsiste sous aucun onglet d'élément. Si des réglages précédents subsistent, assurez-vous de les effacer.
REMARQUE
- L'écran actuel affiché dépend de la version ou révision de l'application et de l'environnement utilisé.
1
Ouvrez le fichier dans l'application et cliquez sur [Imprimer] dans le menu [Fichier].
2
Sélectionnez l'imprimante à utiliser pour l'impression et cliquez sur [Propriétés].
3
Cliquez sur l'onglet [Finition] et sélectionnez le profil massicot à utiliser pendant l'impression dans la liste des menus [Profil de massicotage].
Après avoir sélectionné un profil massicot, configurez aussi les paramètres du [Bac de sortie].
Cliquer "
" pour mettre à jour la liste des menus de profils massicot avec les dernières informations.
4
Pour massicoter des couvertures, sélectionnez le profil massicot approprié dans la liste des menus [Profil de massicotage pour la couverture].
Cliquer "" pour mettre à jour la liste des menus de profils massicot avec les dernières informations.
5
Entrez le nombre de [Copies] à imprimer sur l'écran [Imprimer] et cliquez sur [Imprimer].
en haut à droite d'une page, il se transforme en
et est enregistré comme signet.
