Carga de papel de tamaño pequeño en la Unidad de alimentación de papel PF-709
Descripción general
Abra las Guías de tamaño pequeño y cargue el papel de tamaño pequeño en la Unidad de alimentación de papel PF-709.
La anchura mínima de las Guías laterales de la Unidad de alimentación de papel PF-709 es de 182 mm. Para cargar papel de anchura inferior a la mínima, abra las Guías de tamaño pequeño.
- Si la máquina no está encendida, no se puede extraer la bandeja. Encienda el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del sistema.
- No extraiga varias bandejas al mismo tiempo. La máquina podría caerse.
- No abra las Guías de tamaño pequeño cuando cargue papel más ancho que la anchura mínima de las Guías laterales.
- Abra las dos Guías de tamaño pequeño cuando utilice las Guías de tamaño pequeño. No cargue el papel de manera que una sola de ellas esté abierta.
Procedimiento
1
Extraiga la bandeja para cargar el papel y abra el Rodillo de transporte.
2
Abra cada una de las Guías de tamaño pequeño de las Guías laterales delanteras y traseras hacia dentro.
3
Coloque el papel con la cara de impresión hacia arriba y alineado con el lado izquierdo de la bandeja.
- Tenga cuidado de que el papel cargado no supere las líneas de altura máxima de la pila que aparecen en las Guías de tamaño pequeño.
4
Mueva las Guías laterales y alinee las Guías de tamaño pequeño con el papel.

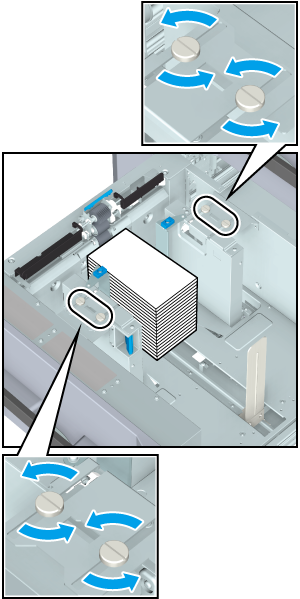

Gire los Mandos de bloqueo de la guía lateral de las Guías laterales en sentido antihorario para aflojarlos.
Presione hacia abajo la Palanca de liberación del bloqueo de las guías laterales de las Guías laterales delanteras y coloque las Guías de tamaño pequeño a ras del papel.
5
Gire los Mandos de bloqueo de la guía lateral de las Guías laterales en sentido horario y bloquee las Guías de tamaño pequeño.
6

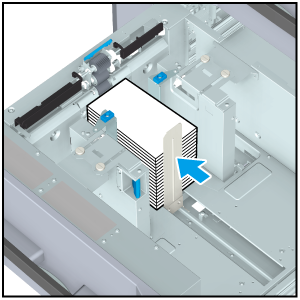

Coloque la Placa de guía posterior a ras del papel.
- Asegúrese de que la Placa de guía posterior esté colocada firmemente contra el papel. Si queda algo de espacio entre la Placa de guía posterior y el papel, la máquina no podrá detectar correctamente el tamaño de papel, lo cual puede provocar un atasco de papel o un fallo de la máquina.
7
Introduzca la bandeja con firmeza hasta el fondo.
El indicador de papel restante cambia de "
" a "
".
