Antes del corte de tarjetas
Descripción general
Para crear tarjetas de visita con la Unidad de corte TU-510, compruebe previamente la configuración del Separador de tareas JS-507.
Será necesario cambiar la posición de la Placa de separación dependiendo de si el tamaño en vertical de la tarjeta es 85 mm o más.
Si el ajuste no es correcto, es posible que las tarjetas no se puedan incluir normalmente en la Bandeja tarjetas.
Procedimiento (cambio de la posición de la Placa de separación en el Separador de tareas JS-507)
1

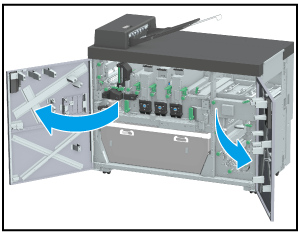

Abra la Puerta lateral derecha de la unidad de corte y la Puerta lateral izquierda de la unidad de corte de la Unidad de corte TU-510.
2

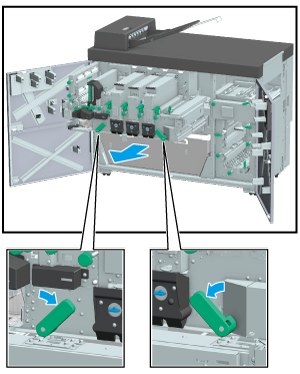

Incline la Palanca [TU4] hacia la izquierda y la Palanca [TU5] hacia la derecha y, a continuación, extraiga el bastidor de transporte.
3

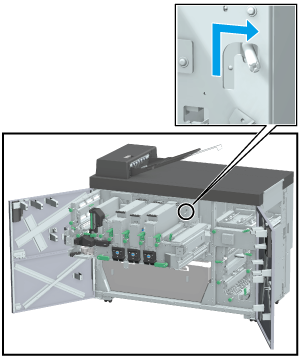

Mueva la Palanca de bloqueo [TU6] como se muestra a continuación y fije el bastidor de transporte.
4

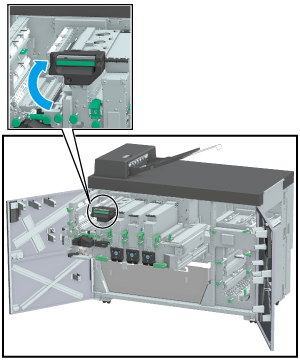

Mantenga pulsada Palanca [TU18] y abra la unidad de corte de tarjetas por la parte superior izquierda.
5

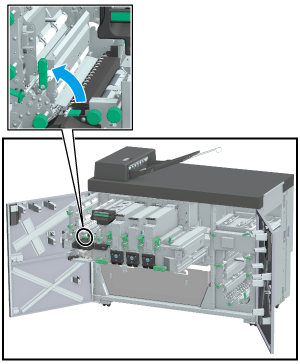

Abra la Palanca [TU20] por la izquierda.
6

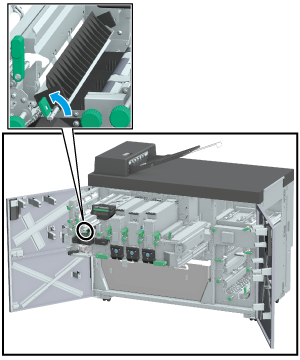

Abra la Palanca [JS1] por la izquierda.
7

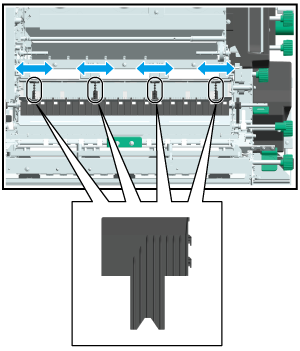

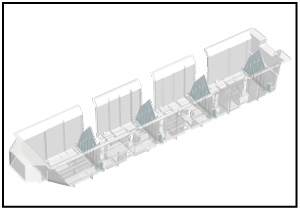

Vuelva a colocar la Placa de separación (cuatro unidades).
Si la tarjeta tiene un ancho de 85 mm, mueva la Placa de separación hacia el centro del trayecto de transporte del papel.
Si la tarjeta tiene un ancho de 86 mm, mueva la Placa de separación hacia fuera del trayecto de transporte del papel.
8
Cierre la Palanca [JS1] y la Palanca [TU20]. A continuación, mantenga pulsada la Palanca [TU18] y vuelva a colocar la unidad de corte en dirección transversal en su posición original.
9
Vuelva a colocar la Palanca de bloqueo [TU6] en su posición original.
10
Empuje el estante de transporte hacia el interior y vuelva a colocarlo en su posición original. A continuación, vuelva a poner la Palanca [TU4] a la derecha y la Palanca [TU5] a la izquierda.
11
Cierre la Puerta lateral derecha de la unidad de corte y la Puerta lateral izquierda de la unidad de corte.
Procedimiento (cambio de la posición de la Placa de separación en la Bandeja tarjetas)
1
Abra la Puerta de la bandeja para tarjetas de la Unidad de corte TU-510 y extraiga la Bandeja tarjetas.
2

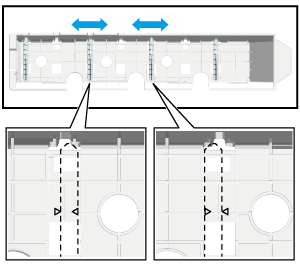

Desplace dos placas de separación de la Placa de separación (cuatro placas) de la Bandeja tarjetas.
Si la tarjeta tiene un ancho de 85 mm, mueva la Placa de separación hacia el centro del trayecto de transporte del papel (solo debe quedar a la vista la marca + exterior).
Si la tarjeta tiene un ancho superior a 86 mm, mueva la Placa de separación hacia fuera del trayecto de transporte del papel (solo debe quedar a la vista la marca + interior).
3
Vuelva a colocar la Bandeja tarjetas en su posición original y cierre la Puerta de la bandeja para tarjetas.
