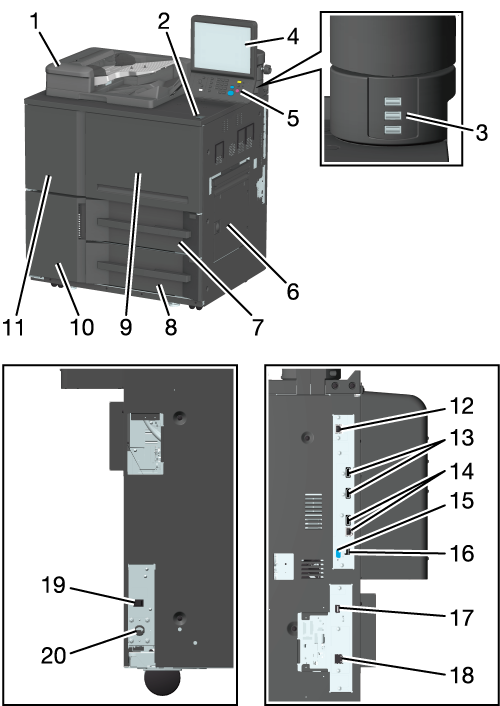

1

Alimentador automático reversible de documentos (ADF)

Permite introducir un original de varias páginas y escanearlo hoja por hoja.
Además, las caras frontal y posterior de un original a 2 caras se escanean de una sola vez, sin necesidad de girar el documento.

* Solo AccurioPress 7136 / AccurioPress 7120

2

Interruptor de alimentación secundario

Enciende/apaga la máquina.

3

Puerto USB (USB 2.0 Tipo A e 3)

Se utiliza para conectar un medio de memoria externa (memoria USB, unidad de disco duro USB), un teclado, un ratón, una unidad de autenticación de tarjeta IC, un Sensor de material inteligenteIM-101, etc.

Puerto USB (USB 2.0 Tipo A e 3) solo admite dispositivos de bajo consumo. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia.

4

Panel táctil

Visualiza las pantallas como la de [UN.PRINC.] y permite definir las operaciones. Además, visualiza el método de funcionamiento y el método para tratar los problemas.

5

Panel de control

Se pulsa para funcionamiento y configuración.

6

Puerta lateral derecha

Para eliminar un atasco de papel, abra la puerta y retire el papel.

7

Bandeja 1

Admite 1600 hojas (64 g/m²) o 1500 hojas (80 g/m²).

8

Bandeja 2

Admite 1600 hojas (64 g/m²) o 1500 hojas (80 g/m²).

9

Puerta frontal

Abrir para solucionar un atasco de papel o al encender/apagar el Interruptor de alimentación principal.

10

Puerta de suministro de tóner

Abrir para sustituir el Bote de tóner o la Caja de tóner residual.

11

Puerta lateral izquierda

Abrir junto con la Puerta frontal para solucionar un atasco de papel o al encender/apagar el Interruptor de alimentación principal.

12

LAN port

Puerto reservado para el representante del servicio al cliente.

13

Puerto de conexión del optimizador de calidad inteligente

Se utiliza para conectar el cable de la Unidad Intelligent Quality Care IQ-501 / Unidad de inspección automática UK-301 (solo si está instalado el Kit de interfaz de vídeo VI-512).

14

Puerto de conexión para kit de interfaz con vídeo

Se utiliza para conectar un Controlador de imagen de otro fabricante.

* El Kit de interfaz de vídeo VI-513 (opcional) es necesario para conectar el Controlador de imagen de otro fabricante y la máquina mediante un cable.

15

Puerto de serie (RS-232C)

Puerto reservado para el representante del servicio al cliente.

16

Puerto de conexión para kit de interfaz con vídeo

Se utiliza para conectar el cable de la Unidad de inspección automática UK-301 (solo si está instalado el Kit de interfaz de vídeo VI-513).

17

Puerto USB (USB 3.0 Tipo A e 1)

Se utiliza para conectar un medio de memoria externa (memoria USB, unidad de disco duro USB), un teclado, un ratón, una unidad de autenticación de tarjeta IC, un Sensor de material inteligenteIM-101, etc.

Puerto USB (USB 3.0 Tipo A e 1) solo admite dispositivos de bajo consumo. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia.

18

Puerto de red (10Base-T, 100Base-TX, 1000Base-T)

Permite conectar un cable Ethernet para manejar el sistema y utilizarlo como escáner de red.

19

Interruptor del calentador deshumidificador

Activa o desactiva el calentador deshumidificador de este sistema.

20

Cable de alimentación

Suministra alimentación a la máquina.
