Carga de papel en la Unidad de alimentación de papel PF-710 / Unidad de inserción posterior de gran capacidad PI-PFU
Descripción general
Cargue papel en la Unidad de alimentación de papel PF-710 / Unidad de inserción posterior de gran capacidad PI-PFU.
Cambie la configuración del papel de la bandeja que vaya a utilizar si carga papel con distintas especificaciones.
Para obtener más información sobre la configuración del papel, consulte [Configuración pap.].
NOTA
- Si la máquina no está encendida, no se puede extraer la bandeja. Encienda el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del sistema.
- No extraiga varias bandejas al mismo tiempo. La máquina podría caerse.
Procedimiento
Este apartado describe el procedimiento utilizando como ejemplo la Unidad de alimentación de papel PF-710.
1
Extraiga la bandeja donde va a cargar el papel.
Continúe en el paso 2 si va a cargar papel de tamaño distinto.
Continúe en el paso 5 si va a cargar papel del mismo tamaño.
2
Abra las Guías laterales y la Placa de guía posterior.
Gire los Mandos de bloqueo de la guía lateral de Guías laterales (2 posiciones) en sentido antihorario y aflójelos.
Mantenga pulsada la Palanca de liberación del bloqueo de las guías laterales de las Guías laterales y la Palanca de liberación del bloqueo de la guía del borde posterior de la Placa de guía posterior y abra las guías.
NOTA
- Para desplazar las Guías laterales, sujete las asas delanteras y traseras de la Palanca de liberación del bloqueo de las guías laterales. Si intenta realizar el movimiento solo con las Guías laterales delanteras, puede desalinear la posición de las Guías laterales.
3
Cargue aproximadamente 100 hojas de papel con la cara de impresión hacia arriba.
4
Presione hacia abajo la Palanca de liberación del bloqueo de las guías laterales de las Guías laterales delanteras y coloque ambas Guías laterales a ras del papel.
Use como referencia el Indicador de tamaño de papel de la parte superior de la placa de soporte de la guía.
a: Indicador de tamaño de papel
b: Palanca de liberación del bloqueo de las guías laterales
5

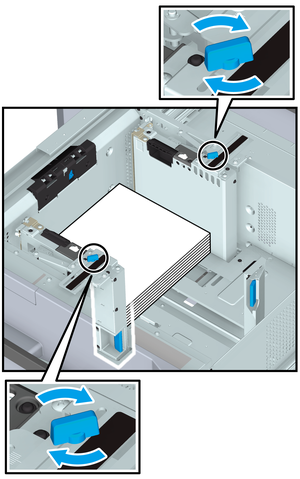

Gire los Mandos de bloqueo de la guía lateral de las Guías laterales (en total 2 posiciones) en sentido horario y bloquéelos.
6
Coloque el papel con la cara de impresión hacia arriba.
Cargue el papel de manera que quede alineado con el lado izquierdo de la bandeja.
NOTA
- Tenga cuidado de no superar la línea de altura máxima de pila que se indica en las Guías laterales de la bandeja cuando cargue el papel.
- Hay Guías de tamaño pequeño unidas a dos Guías laterales. Abra estas guías solo para cargar papel de menos de 139 mm/5,47" de ancho. Para obtener más información sobre el uso del Guías de tamaño pequeño, consulte Carga de papel de tamaño pequeño en la Unidad de alimentación de papel PF-710.
- Las Guías de tamaño pequeño no están disponibles para la Unidad de inserción posterior de gran capacidad PI-PFU.
7
Coloque la Placa de guía posterior a ras del papel.
Mantenga pulsada la Palanca de liberación del bloqueo de la guía del borde posterior de la Placa de guía posterior y colóquela contra el papel.
NOTA
- Asegúrese de que la Placa de guía posterior esté colocada firmemente contra el papel. Si queda algo de espacio entre la Placa de guía posterior y el papel, la máquina no podrá detectar correctamente el tamaño de papel y podría producirse un fallo en el dispositivo de alimentación de papel.
8
Introduzca la bandeja con firmeza hasta el fondo.
El indicador de papel restante cambia de "
" a "
".
NOTA
- No aplique una fuerza excesiva para empujar la bandeja hacia el interior. Podría producirse un impacto inesperado sobre la máquina a causa del peso de la bandeja o del papel que daría lugar a fallos.
