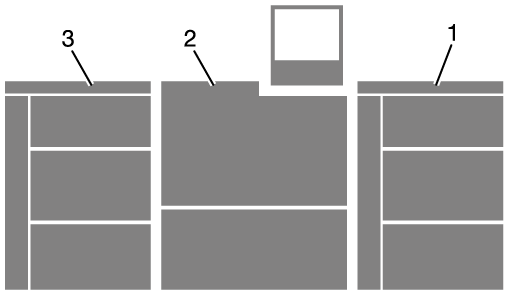

1

Unidad de alimentación de papel PF-710

Cargue el papel para introducirlo en la máquina.

2

Máquina

Esta es la sección del motor que imprime en papel.

3

Unidad de inserción posterior de gran capacidad PI-PFU

Cargue cubiertas no impresas o papel de inserción para alimentarlas y transportarlas.

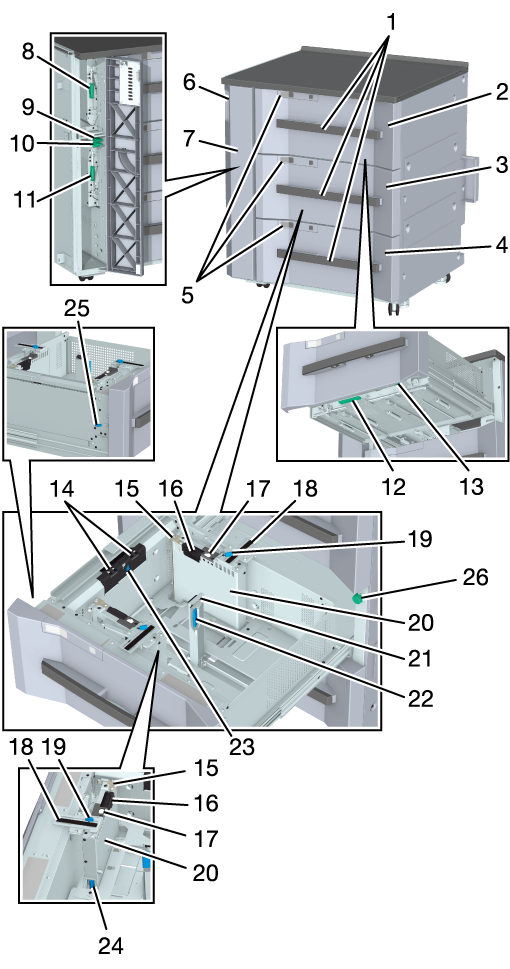

1

Asa de la bandeja

Sujete el asa y tire de ella para extraer la bandeja.

2

Bandeja superior (bandeja 3) (la 2.ª desde la bandeja 6 y la 3.ª desde la bandeja 9)

Tiene una capacidad para 1.300 hojas (80 g/m²/21 lb Bond).

3

Bandeja central (bandeja 4) (la 2.ª desde la bandeja 7 y la 3.ª desde la bandeja 10)

Tiene una capacidad para 1.850 hojas (80 g/m²/21 lb Bond).

4

Bandeja inferior (bandeja 5) (la 2.ª desde la bandeja 8 y la 3.ª desde la bandeja 11)

Tiene una capacidad para 1.850 hojas (80 g/m²/21 lb Bond).

5

Ventanilla de confirmación de la boquilla de aire

Abrir para confirmar la capacidad de alimentación del papel mediante soplado de aire.

6

Mando de la puerta lateral izquierda de las bandejas

Se utiliza para abrir la Puerta lateral izquierda de las bandejas.

7

Puerta lateral izquierda de las bandejas

Ábrala cuando abra la Puerta lateral derecha en caso de atasco de papel, y para eliminar un atasco en la bandeja de la unidad de alimentación de papel.

8

Puerta de transferencia vertical de la bandeja superior

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

9

Palanca [PF2]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

10

Palanca [PF1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

11

Puerta de transferencia vertical de la bandeja inferior

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

12

Palanca de la cubierta de transferencia horizontal

Para eliminar un atasco de papel, abra la guía y retire el papel.

13

Mando de transferencia horizontal

Gire este mando para que el papel atascado salga por el lado de transferencia horizontal.

14

Boquilla de aire del borde

Sopla aire parar separar el papel.

15

Guías de tamaño pequeño (2 ubicaciones)

Abra ambos lados hacia adentro cuando cargue papel con un ancho de menos de 139 mm / 5,47".

Solo se utiliza para la Unidad de alimentación de papel PF-710.

16

Boquilla de aire lateral

Sopla aire para levantar ligeramente el papel y evitar así la introducción de varias hojas al mismo tiempo.

17

Palanca de fijación la placa de sujeción de papel (2 ubicaciones)

Si se utilizan las Guías de tamaño pequeño, deslice hacia la izquierda para bloquear la placa de sujeción del papel.

Solo se utiliza para la Unidad de alimentación de papel PF-710.

18

Indicador de tamaño de papel

Compruebe la posición de las Guías laterales utilizando la escala.

19

Mandos de bloqueo de la guía lateral (2 ubicaciones)

Gire al mover o fijar las Guías laterales en su sitio.

20

Guías laterales (2 ubicaciones)

Recorre ambos laterales del papel.

21

Placa de guía posterior

Se adapta a la cara posterior del papel configurado.

22

Palanca de liberación del bloqueo de la guía del borde posterior

Para mover la Placa de guía posterior, pulse la palanca del lado izquierdo para desbloquear.

23

Palanca de ajuste de posición de sensor de límite superior

Cuando se levanta la palanca, la capacidad de alimentación puede verse reducida. Por lo tanto, no la mueva (deslice) de su posición cuando esté fija en el lado inferior.

24

Palanca de liberación del bloqueo de las guías laterales

Para mover las Guías laterales, pulse la palanca de desbloqueo de la parte posterior.

25

Mando de fijación de la plataforma inferior

Gírelo en sentido horario mientras la desplaza hacia adelante, y ajuste la bandeja inferior en la posición más elevada.

26

Mando [PF3]

Gire este mando para que el papel atascado salga por el lado de transferencia horizontal.

Solo se utiliza para la Unidad de inserción posterior de gran capacidad PI-PFU.

27

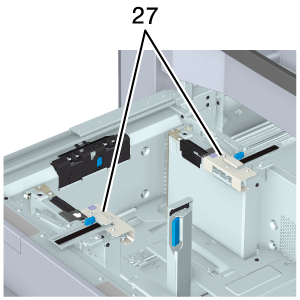

Guías laterales auxiliares (2 ubicaciones)

Para cargar papel separador, adjunte las Guías laterales.

Nombre

Unidad de alimentación de papel PF-710

Tipo

Bandeja de alimentación de 3 niveles (permite la conexión triple máxima y la conexión doble con la Unidad de alimentación de papel PF-709)

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 w, A4 w/v, B5 w/v, A5 v, tarjeta postal w^*1, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 v, 8 e 13 w, 8K w, 16K w/v

Personalizado: ancho de 95 mm a 324 mm, largo de 133 mm a 483 mm / Ancho de 3,74" a 12,76", largo de 5,24" a 19,02"

Papel separador^*2: A4T v, 8,5 e 11T v

*1: Solo en Japón.

*2: Cuando cargue papel separador, adjunte las Guías laterales auxiliares.

El papel serie B tiene asignado el tamaño normal JIS o ISO de manera predeterminada. Este ajuste varía en función de la región de envío. Para cambiar entre JIS/ISO, póngase en contacto con el servicio de asistencia técnica.

Es posible cambiar los tamaños fijos detectables. Además, es posible seleccionar el uso de tamaño K en la pantalla [Utilidades] y es posible detectar el tamaño K. Para obtener más información, consulte [Tamaño K].

Si la anchura del papel es inferior a 139 mm a lo ancho, utilice las Guías de tamaño pequeño.

Tipo de papel

Normal, fino, papel couché^*1, preimpreso^*1, libro/periódico^*2, normal-rugoso^*2, inserción en blanco, postal^*3, papel de etiquetas^*4, en relieve^*5, transparencia^*6, papel separador^*7, sobre^*8

*1: En los entornos con altas temperaturas, se recomienda utilizar el Calentador deshumidificador HT-506.

*2: Se recomienda 216 g/m²/57 lb Bond o menos.

*3: Solo en Japón.

*4: Se recomienda 216 g/m² o menos, solo Bandeja central, solo una cara

*5: Se recomienda de 75 g/m² a 216 g/m².

*6: Solo Bandeja central, solo una cara No se garantiza la calidad de la imagen ni la ausencia de arañazos.

*7: Dirección de ajuste especificada, solo una cara.

*8: (Solo 1.ª Bandeja central). Para sobres de 100 mm a 139 mm de ancho se necesitan las Guías laterales auxiliares.

Peso del papel

De 40 g/m² a 350 g/m²/de 10 lb Bond a 93 lb Bond

* Se recomienda que la dirección del grano sea paralela a la dirección de alimentación para papel de hasta 49 g/m².

* Se recomienda que la dirección del grano sea perpendicular a la dirección de alimentación para papel de hasta 217 g/m² y utilizar la Bandeja central de la 1.ª unidad .

Capacidad de alimentación

Bandeja superior: 1300 hojas (80 g/m², altura de pila: 152,8 mm)

Bandeja central / Bandeja inferior: 1850 hojas (80 g/m², altura de pila 203,1 mm)

Dimensiones

887 mm (anch.) e 782 mm (prof.) e 1038 mm (alt.)/34,92” (anch.) e 30,79” (prof.) e 40,87” (alt.)

Peso

Aprox. 200 kg/440,93 lb

Alimentación eléctrica^*

En Japón: 100 V CA / 12 A, 50/60 Hz

Sistema métrico: 220 V a 240 V CA / 5,2 A, 50/60 Hz

Sistema anglosajón: 120 V a 127 V CA / 10 A, 50/60 Hz

Máximo consumo de energía^*

1.200 W o menos

Nombre

Unidad de inserción posterior de gran capacidad PI-PFU

Tipo

Bandeja de alimentación de 3 niveles (PI-PFU1 a PI-PFU3)

Función

Alimenta cubiertas no impresas y papel de inserción.

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 v, A4 w/v, B5 w/v, A5 v, tarjeta postal w^*1, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 v, 8 e 13 w, 8K w, 16K w/v

Personalizado: ancho de 139 mm a 324 mm, largo de 133 mm a 483 mm / Ancho de 5,47" a 12,76", largo de 5,24" a 19,02"

Papel separador^*2: A4T v, 8,5 e 11T v

*1: Solo en Japón.

*2: Cuando cargue papel separador, adjunte las Guías laterales auxiliares.

El papel serie B tiene asignado el tamaño normal JIS o ISO de manera predeterminada. Este ajuste varía en función de la región de envío. Para cambiar entre JIS/ISO, póngase en contacto con el servicio de asistencia técnica.

Es posible cambiar los tamaños fijos detectables. Además, es posible seleccionar el uso de tamaño K en la pantalla [Utilidades] y es posible detectar el tamaño K. Para obtener más información, consulte [Tamaño K].

Tipo de papel

Normal, fino, papel couché^*1, preimpreso^*1, libro/periódico^*2, normal-rugoso^*2, inserción en blanco, papel de etiquetas^*3, en relieve^*4, transparencia^*5, papel separador^*6

*1: En los entornos con altas temperaturas, se recomienda utilizar el Calentador deshumidificador HT-506.

*2: Se recomienda 216 g/m²/57 lb Bond o menos.

*3: Se recomienda 216 g/m² o menos, solo Bandeja central, solo una cara

*4: Se recomienda de 75 g/m² a 216 g/m².

*5: Solo Bandeja central, solo una cara No se garantiza la calidad de la imagen ni la ausencia de arañazos.

*6: Dirección de ajuste especificada, solo una cara.

Peso del papel

De 40 g/m² a 350 g/m²/de 10 lb Bond a 93 lb Bond

* Se recomienda que la dirección del grano sea paralela a la dirección de alimentación para papel de hasta 49 g/m².

* Se recomienda que la dirección del grano sea perpendicular a la dirección de alimentación para papel de hasta 217 g/m².

Número de hojas almacenadas

Bandeja superior: 1300 hojas (80 g/m², altura de pila: 152,8 mm)

Bandeja central / Bandeja inferior: 1850 hojas (80 g/m², altura de pila 203,1 mm)

Dimensiones

887 mm (anch.) e 782 mm (prof.) e 1038 mm (alt.)/34,92” (anch.) e 30,79” (prof.) e 40,87” (alt.)

Peso

Aprox. 209 kg (incluyendo el Ajustador de alimentación FA-503: 9 kg)

Alimentación eléctrica^*

En Japón: 100 V CA / 12 A, 50/60 Hz

Sistema métrico: 220 V a 240 V CA / 5,2 A, 50/60 Hz

Sistema anglosajón: 120 V a 127 V CA / 10 A, 50/60 Hz

Máximo consumo de energía^*

Hasta 36 W más que la Unidad de alimentación de papel PF-710
