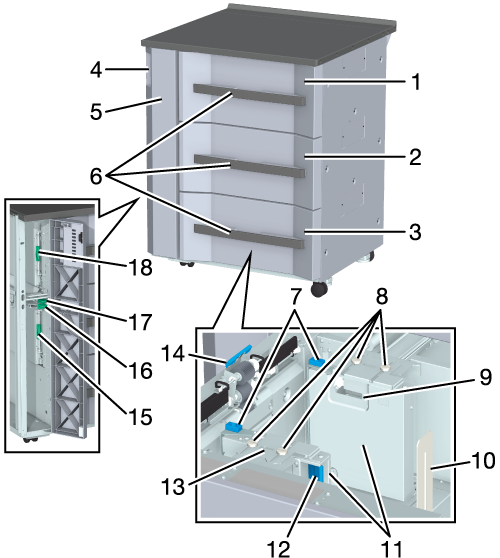

1

Bandeja superior (Bandeja 3)

Tiene una capacidad para 2.000 hojas (80 g/m²/21 lb Bond).

2

Bandeja central (Bandeja 4)

Tiene una capacidad para 2.000 hojas (80 g/m²/21 lb Bond).

3

Bandeja inferior (Bandeja 5)

Tiene una capacidad para 2.000 hojas (80 g/m²/21 lb Bond).

4

Mando de la puerta lateral izquierda de las bandejas

Se utiliza para abrir la Puerta lateral izquierda de las bandejas.

5

Puerta lateral izquierda de las bandejas

Ábrala cuando abra la Puerta lateral derecha en caso de atasco de papel, y para eliminar un atasco en la bandeja de la unidad de alimentación de papel.

6

Asa de la bandeja

Sujete el asa y tire de ella para extraer la bandeja.

7

Guías de tamaño pequeño (2 ubicaciones)

Abra ambos lados hacia adentro cuando cargue papel con un ancho de menos de 182 mm / 7,17".

8

Mandos de bloqueo de la guía lateral (4 ubicaciones)

Gire al mover o fijar las Guías laterales en su sitio.

9

Boquilla de aire

Sopla aire para levantar ligeramente el papel y evitar así la introducción de varias hojas al mismo tiempo.

10

Placa de guía posterior

Colocar a lo largo del borde posterior del papel cargado.

11

Guías laterales (2 ubicaciones)

Colocar a lo largo de los dos lados del papel cargado.

12

Palanca de liberación del bloqueo de las guías laterales

Para mover las Guías laterales, pulse la palanca de desbloqueo de la parte posterior.

13

Indicador de tamaño de papel

Compruebe la posición de las Guías laterales utilizando la escala.

14

Rodillo de transporte

Permite introducir las hojas de una en una en la máquina.

15

Puerta de transferencia vertical de la bandeja inferior

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

16

Palanca [PF1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

17

Palanca [PF2]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

18

Puerta de transferencia vertical de la bandeja superior

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

Nombre

Unidad de alimentación de papel PF-709

Tipo

Bandeja de 3 niveles

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 w, A4 w/v, B5 w/v, A5 v, tarjeta postal w^*, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 v, 8 e 13 w, 8K w, 16K w/v

Personalizado:

De 95 mm a 324 mm de anchura, de 139 mm a 463 mm de longitud/de 3,74" a 12,76" de anchura, de 5,47" a 18,23" de longitud

Papel separador: A4T w/v, 8,5 e 11T w/v

*: Solo en Japón.

El papel serie B tiene asignado el tamaño normal JIS o ISO de manera predeterminada. Este ajuste varía en función de la región de envío. Para cambiar entre JIS/ISO, póngase en contacto con el servicio de asistencia técnica.

Es posible cambiar los tamaños fijos detectables. Además, es posible seleccionar el uso de tamaño K en la pantalla [Utilidades] y es posible detectar el tamaño K. Para obtener más información, consulte [Tamaño K].

Si la anchura del papel es inferior a 182 mm, utilice las Guías de tamaño pequeño.

Tipo de papel

Normal, fino, papel couché^*1, preimpreso^*2, libro/periódico^*3, normal-rugoso^*3, inserción en blanco, postal^*4, papel de etiquetas^*5, en relieve^*6, transparencia^*7, papel separador^*8

*1: En los entornos con altas temperaturas, se recomienda utilizar el Kit de alimentación de papel preimpreso PP-701.

*2: Se recomienda utilizar el Kit de alimentación de papel preimpreso PP-701.

*3: Se recomienda 216 g/m²/57 lb Bond o menos.

*4: Solo en Japón.

*5: Se recomienda 216 g/m² o menos, solo Bandeja central, solo una cara

*6: Se recomienda de 75 g/m² a 216 g/m².

*7: Solo Bandeja central, solo una cara No se garantiza la calidad de la imagen ni la ausencia de arañazos.

*8: Dirección de ajuste especificada, solo una cara.

Peso del papel

De 40 g/m² a 350 g/m^2*/de 10 lb Bond a 93 lb Bond^*

*: De 301 g/m² a 350 g/m² solo pueden suministrarse con la Bandeja central.

* Para la orientación de textura del papel, se recomienda que para 40-49 g/m²/de 10 lb Bond a 13 lb Bond sea paralela a la dirección de transporte, y para 217-350 g/m²/de 58 lb Bond a 93 lb Bond sea ortogonal a la dirección de transporte.

Capacidad de alimentación

Bandeja superior / Bandeja central / Bandeja inferior: 2000 hojas (80 g/m², altura de pila 217 mm)

Dimensiones

809 mm (anch.) e 780 mm (prof.) e 1038 mm (alt.)/31,85” (anch.) e 30,71” (prof.) e 40,87” (alt.)

Peso

Aprox. 150 kg / 330,7 lb

Alimentación

CC: 5 V, 24 V, 36 V

CA: de 200 W a 240 W (50/60 Hz) (suministrada desde la máquina)

Consumo máximo de energía

CC (suministro de la máquina): 160 W o menos

CA (PFU): 33 W o menos
