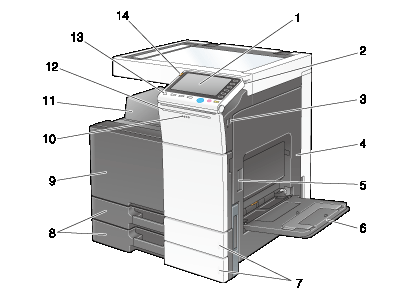

Comprobación del nombre y la función de cada pieza de esta máquina (ineo 364e/284e/224e)

1

Panel de control

Se utiliza para configurar varios ajustes en esta máquina.

2

Lápiz

Se utiliza para seleccionar un menú en el panel táctil o para introducir caracteres.

3

Puerto USB (tipo A) USB 2.0/1.1

Se utiliza para conectar una unidad de memoria externa (unidad de memoria USB) a esta máquina.

4

Puerta derecha

Abra esta puerta para eliminar un atasco de papel.

5

Palanca de apertura de la puerta derecha

Se utiliza para bloquear la puerta derecha.

6

Bandeja manual

Se utiliza para imprimir datos en papel de tamaño irregular, papel grueso, transparencias, postales (4 6 (tarjeta A6)), sobres u hojas de etiquetas.

La bandeja manual permite cargar hasta 150 hojas de papel normal, 20 hojas de Grueso 1, 20 hojas de Grueso 1+, 20 hojas de Grueso 2, 20 hojas de Grueso 3, 20 hojas de Grueso 4, 20 hojas de transparencias, 20 hojas de postales (4 6 (tarjeta A6)), hojas de etiquetas o para papel índice y 10 hojas de sobres o papel extralargo.

7

Indicador de volumen de papel

Parpadea o se ilumina para indicar el papel que queda en la bandeja.

Para obtener más información, consulte Aquí.

8

Bandeja 1, Bandeja 2

Permite cargar hasta 500 hojas.

Estas bandejas permiten cargar hasta 150 hojas de Grueso 1, Grueso 1+, Grueso 2 y Grueso 3, respectivamente.

9

Puerta frontal

Abra esta puerta para sustituir el cartucho de tóner, el depósito de tóner residual o la unidad de tambor y para limpiar el cristal del cabezal de impresión.

10

Indicador de datos

Parpadea o se ilumina para indicar el estado de recepción de datos en esta máquina.

Para obtener más información, consulte Aquí.

11

Bandeja de salida

Recoge las páginas impresas.

12

Indicador de estado

Indica el progreso de impresión.

Para obtener más información, consulte Aquí.

13

Tecla Alimentación

Pulse esta tecla para cambiar al modo de ahorro de energía.

Durante el funcionamiento normal, la tecla se ilumina en azul. En el modo Ahorro de energía, la tecla parpadea en azul o se ilumina en naranja.

14

Indicador de advertencia

Parpadea o se ilumina para indicar que se ha producido un problema en esta máquina.

Para obtener más información, consulte Aquí.

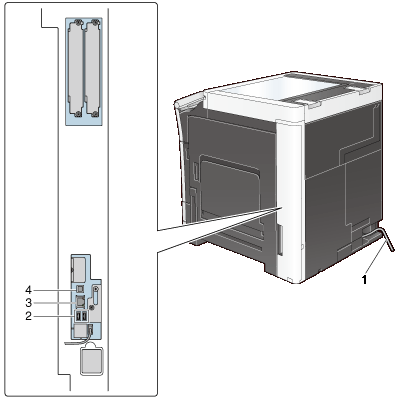

1

Cable de alimentación

Se utiliza para proporcionar energía a esta máquina.

2

Puerto USB (tipo A) USB 2.0/1.1

Se utiliza para conectar la unidad de autenticación AU-102 o la unidad de autenticación AU-201.

3

Conector de red (10Base-T/100Base-TX/1000Base-T)

Conéctelo a este puerto al utilizar esta máquina como una impresora de red o escáner de red.

4

Puerto USB (tipo B) USB 2.0/1.1

Conéctelo a este puerto al utilizar esta máquina como una impresora conectada a USB.

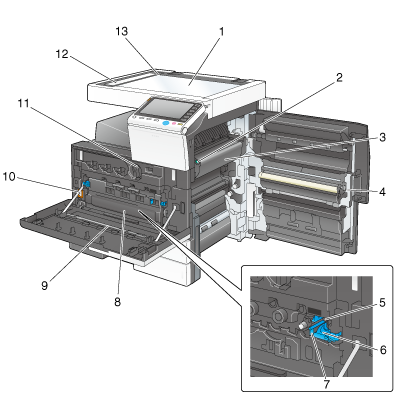

1

Cristal de originales

Se utiliza para cargar el original.

2

Palanca de la cubierta de la unidad de fusión

Abra esta palanca al eliminar un atasco de papel en la unidad de fusión.

3

Unidad de fusión

Se utiliza para fundir el tóner al papel utilizando calor y presión.

4

Unidad dúplex automática

Se utiliza para invertir papel al realizar una impresión a 2 caras.

5

Unidad de tambor

Se utiliza para crear una imagen impresa.

6

Lengüeta de desbloqueo de bandeja

Se utiliza para retirar la unidad de tambor.

7

Limpiador del cargador

Se utiliza para limpiar el cargador electrostático cuando se produce un error de imagen.

8

Depósito de tóner residual

Se utiliza para recoger tóners residuales usados.

9

Limpiador del cabezal de impresión

Se utiliza para limpiar la superficie del cristal del cabezal de impresión al sustituir la unidad de tambor.

10

Interruptor de corriente principal

Pulse este interruptor para encender y apagar la máquina.

11

Cartucho de tóner

Contiene tóner, con el que se imprimen las imágenes.

12

Cristal hendido del escáner (frontal)

Se utiliza para escanear una imagen del original cuando se utiliza el ADF.

13

Escala de originales

Cargue el original junto a esta escala. Esta escala también se utiliza para medir el tamaño del original cargado.
