Acerca de esta máquina

Comprobación de la lista de componentes opcionales (ineo 554e/454e)

N.º

Nombre

Descripción

1

Unidad principal

Escanea el original en la sección de escáner e imprime una imagen escaneada en la sección de impresora.

En el manual, esta unidad se denomina "máquina", "unidad principal" o "554e/454e".

2

Kit de fax FK-511

Se utiliza para accionar esta máquina como un fax. Alternativamente, este kit permite conectar más líneas telefónicas.

3

Unidad de autenticación AU-102

Lleva a cabo la autenticación de usuario escaneando los patrones venosos de la yema del dedo.

Es necesaria la zona de trabajo WT-506 para instalar la unidad de autenticación AU-102.

Esta unidad se denomina unidad de autenticación en el manual.

4

Unidad de autenticación AU-201

Realiza la autenticación de usuario escaneando la información registrada en la tarjeta IC.

Es necesario el kit de montaje MK-735 para instalar la unidad de autenticación AU-201.

Esta unidad también se puede instalar en la zona de trabajo WT-506.

Esta unidad se denomina unidad de autenticación en el manual.

5

Zona de trabajo WT‑506

Proporciona una superficie donde colocar provisionalmente un original u otros materiales. También se utiliza cuando está instalada la unidad de autenticación.

6

Teclado KP-101

Viene incorporado al lado del panel de control.

Permite introducir números mediante el teclado de hardware.

7

Soporte de teclado KH-102

Instale este soporte para utilizar un teclado externo.

Para obtener más información sobre los teclados externos, póngase en contacto con el servicio de asistencia técnica.

8

Kit de seguridad SC-508

Admite las funciones de protección frente a copia y copia con contraseña para evitar que se realicen copias no autorizadas.

9

Kit de montaje de fax MK-728

Esta unidad es necesaria para instalar el kit de fax FK-508.

Esta opción se puede utilizar en Norteamérica.

10

Kit de fax FK-508

Se utiliza para añadir líneas telefónicas.

Es necesario el kit de montaje de fax MK-728 para instalar el kit de fax FK-508.

Esta opción se puede utilizar en Norteamérica.

11

Kit de montaje MK-730

Se utiliza para imprimir datos en papel extralargo.

12

Unidad de gran capacidad LU‑301

Permite cargar hasta 3000 hojas de tamaño 8-1/2 11 (A4).

Esta unidad se denomina unidad de gran capacidad en el manual.

Para instalar la unidad de gran capacidad, es necesario instalar la mesa de trabajo DK-510 o la unidad de alimentación de papel PC-410, la unidad de alimentación de papel PC-110 o la unidad de alimentación de papel PC-210 en esta máquina.

13

Unidad de gran capacidad LU‑204

Permite cargar hasta 2500 hojas de tamaño SRA3 o 11 17 (A3). Para cambiar el tamaño de papel, póngase en contacto con el servicio de asistencia técnica.

Esta unidad se denomina unidad de gran capacidad en el manual.

Para instalar la unidad de gran capacidad, es necesario instalar la mesa de trabajo DK-510 o la unidad de alimentación de papel PC-410, la unidad de alimentación de papel PC-110 o la unidad de alimentación de papel PC-210 en esta máquina.

14

Mesa de trabajo DK-510

Se utiliza para instalar esta máquina en el suelo.

Esta unidad se denomina mesa de trabajo en el manual.

15

Unidad de alimentación de papel PC-410

Permite cargar hasta 2500 hojas de tamaño 8-1/2 11 (A4).

Esta unidad se denomina bandeja de gran capacidad (integrada) en el manual.

16

Unidad de alimentación de papel PC-210

Le permite cargar hasta 500 hojas tanto en la bandeja superior como en la bandeja inferior.

Esta unidad se denomina unidad doble de alimentación de papel en el manual.

17

Unidad de alimentación de papel PC-110

Le permite cargar hasta 500 hojas en la bandeja superior y utilizar la bandeja inferior como cajón de almacenamiento.

Esta unidad se denomina unidad sencilla de alimentación de papel en el manual.

18

Mesa de trabajo DK-705

Se utiliza para instalar esta máquina en el suelo.

Esta unidad se denomina mesa de trabajo en el manual.

19

Unidad de grapado en el lomo SD-511

Instale esta unidad en la unidad de acabado FS-534. Esta unidad es compatible con la función de plegado/encuadernación.

Se denomina unidad de grapado en el lomo en el manual.

20

Unidad de acabado FS-534

Clasifica, agrupa y grapa el papel impreso antes de que salga.

Para instalar la unidad de acabado FS-534, es necesario instalar la mesa de trabajo DK-510, la unidad de alimentación de papel PC-410, la unidad de alimentación de papel PC-110 o la unidad de alimentación de papel PC-210 en esta máquina.

21

Kit de perforación PK-520

Instale esta unidad en la unidad de acabado FS-534.

Esta unidad es compatible con la función de perforación.

22

Unidad de grapado en el lomo SD-512

Instale esta unidad en la unidad de acabado FS-535. Esta unidad es compatible con la función de plegado/encuadernación.

Se denomina unidad de grapado en el lomo en el manual.

23

Unidad de acabado FS-535

Unidad de acabado instalada en la ineo 554e.

Clasifica, agrupa y grapa el papel impreso antes de que salga.

Para instalar la unidad de acabado FS-535, es necesario instalar la mesa de trabajo DK-510 o la unidad de alimentación de papel PC-410, la unidad de alimentación de papel PC-110 o la unidad de alimentación de papel PC-210 en esta máquina.

24

Kit de perforación PK-521

Instale esta unidad en la unidad de acabado FS-535.

Esta unidad es compatible con la función de perforación.

25

Unidad de plegado en Z ZU‑606

Instale esta unidad en la unidad de acabado FS-535 para activar el plegado en Z o la perforación de orificios de encuadernado.

Esta unidad se denomina unidad de plegado en Z en el manual.

26

Separador del trabajo JS‑602

Instale esta unidad en la unidad de acabado FS-535.

Recoge las páginas impresas.

Esta unidad se denomina Separador del trabajo en el manual.

27

Unidad de inserción posterior PI‑505

Instale esta unidad en la unidad de acabado FS-535 para activar la inserción de una cubierta en las páginas copiadas o impresas. Esta unidad le permite también manejar manualmente la unidad de acabado (solo puede acceder a la bandeja inferior).

28

Bandeja de salida OT-506

Recoge las páginas impresas.

29

Unidad de acabado FS-533

Instale esta unidad en la bandeja de salida de la máquina.

Clasifica, agrupa y grapa el papel impreso antes de que salga.

30

Kit de perforación PK-519

Instale esta unidad en la unidad de acabado FS-533.

Esta unidad es compatible con la función de perforación.

31

Separador del trabajo JS-506

Instale esta unidad en la bandeja de salida de la máquina.

Esta unidad clasifica las hojas impresas.

Esta unidad se denomina Separador del trabajo en el manual.

Los siguientes elementos opcionales están integrados en esta máquina y no aparecen en la imagen de arriba.

32

Unidad de sellos SP‑501

Estampa un original escaneado al enviar un fax. Esta unidad permite comprobar que el original se ha escaneado.

33

Sello marcador de transmisión 2

Sello de repuesto para la unidad de sellado SP‑501.

34

Kit de interfaz local EK-606

Instale esta unidad cuando utilice la función de orientación por voz.

Esta unidad está equipada con un altavoz.

35

Kit de interfaz local EK-607

Instale esta unidad cuando utilice la función de orientación por voz y la función de conexión con un dispositivo compatible con Bluetooth.

Esta unidad está equipada con un altavoz y un dispositivo de recepción para la comunicación a través de Bluetooth.

36

i-Option LK‑101 v3

Admite la función Explorador web que es una de las funciones avanzadas.

37

i-Option LK-102 v3

Admite la función de procesamiento de PDF que es una de las funciones avanzadas.

38

i-Option LK-104 v3

Admite la función de orientación por voz, que es una de las funciones avanzadas.

39

i-Option LK-105 v3

Admite la función PDF en el que se pueden realizar búsquedas que es una de las funciones avanzadas.

40

i-Option LK-106

Se utiliza para añadir una fuente de código de barras que es una de las fuentes especiales.

41

i-Option LK-107

Se utiliza para añadir una fuente Unicode que es una de las fuentes especiales.

42

i-Option LK-108

Se utiliza para añadir una fuente OCR que es una de las fuentes especiales.

43

i-Option LK-110

Se utiliza para añadir una función avanzada que convierte un archivo en el tipo DOCX o XLSX o que genera datos de alta funcionalidad y calidad.

i-Option LK-110 incluye las licencias de las funciones de i-Option LK-102 v3 e i-Option LK-105 v3. Si adquiere i-Option LK-110, no es necesario que adquiera i-Option LK-102 v3 ni i-Option LK-105 v3.

Para obtener más información sobre las funciones que se pueden añadir, consulte Aquí.

44

i-Option LK-111

Admite la función ThinPrint que es una de las funciones avanzadas.

45

i-Option LK-115

Permite administrar información confidencial en la máquina utilizando el módulo de plataforma segura (TPM), que es una de las funciones avanzadas.

46

Kit de actualización UK-204

  • Instale esta unidad cuando utilice i-Option LK-101 v3, LK-102 v3, LK-104 v3, LK-105 v3, LK-106, LK-107, LK-108 o LK-110.

  • Instale esta unidad cuando utilice Mi dirección en asociación con My Panel Manager.

  • Instale esta unidad cuando utilice la función Superposición o Superp. registrada.

47

Kit de actualización UK-208

Permite utilizar la máquina en un entorno de red inalámbrica.

Las opciones siguientes no se muestran en la figura.

48

Calentador HT-509

Evita que el papel en una bandeja de papel se vea afectado por la humedad.

Para instalar el calentador HT-509, es necesario instalar la mesa de trabajo DK-510, la unidad de alimentación de papel PC-410, la unidad de alimentación de papel PC-110, o la unidad de alimentación de papel PC-210 en esta máquina.

49

Caja de alimentación eléctrica MK-734

Activa y desactiva el funcionamiento del deshumidificador calentador.

50

Kit de montaje MK-735

Se precisa tener la unidad de autenticación AU-201 instalada en la unidad principal.

Lado frontal

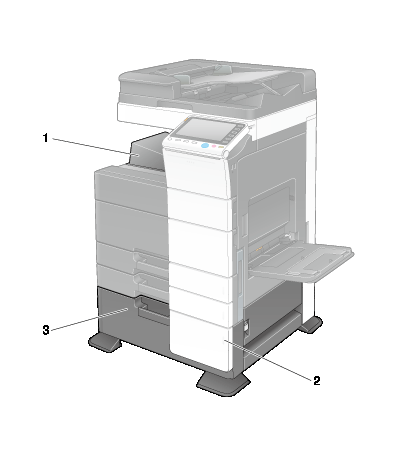

En la ilustración se muestra la unidad principal con la bandeja de salida OT-506 y la unidad de alimentación de papel PC-410.

N.º

Nombre

Descripción

1

Bandeja de salida

Recoge las páginas impresas.

2

Indicador de volumen de papel

Parpadea en naranja cuando una bandeja se queda con poco papel y se ilumina cuando este se agota.

3

Bandeja de gran capacidad (integrada)

Permite cargar hasta 2500 hojas.

Esta bandeja permite cargar hasta 1000 hojas de Grueso 1, Grueso 1+, Grueso 2 y Grueso 3.

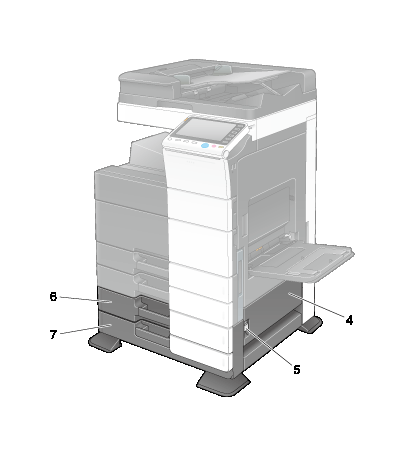

En la ilustración se muestra la unidad principal con la unidad de alimentación de papel PC-210 o la unidad de alimentación de papel PC‑110 y la bandeja de salida OT-506.

N.º

Nombre

Descripción

4

Puerta inferior derecha

Abra esta puerta al eliminar un atasco de papel en la unidad de transporte Bandeja 3 o Bandeja 4.

5

Palanca de apertura de la puerta inferior derecha

Se utiliza para bloquear la puerta inferior derecha.

6

Bandeja 3

Permite cargar hasta 500 hojas.

Esta bandeja permite cargar hasta 150 hojas de Grueso 1, Grueso 1+, Grueso 2 y Grueso 3.

7

Bandeja 4/Cajón de almacenamiento

Se utiliza como cajón de almacenamiento al instalar la unidad sencilla de alimentación de papel.

Este cajón le permite cargar hasta 500 hojas con la unidad doble de alimentación de papel instalada.

Esta bandeja permite cargar hasta 150 hojas de Grueso 1, Grueso 1+, Grueso 2 y Grueso 3.

Parte posterior

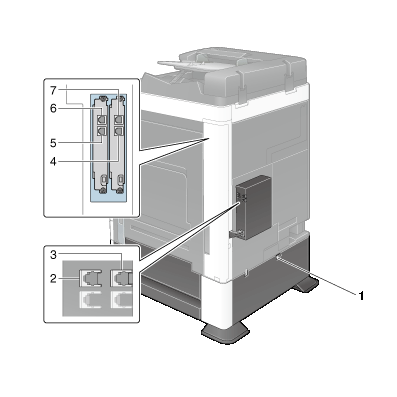

En la ilustración se muestra la unidad principal con la unidad de alimentación de papel PC-210, el kit de fax FK-511, el kit de fax FK-508, el kit de montaje de fax MK-728 y la caja de alimentación eléctrica MK-734.

(El kit de fax FK-508 y el kit de montaje de fax MK-728 se pueden utilizar en América del Norte.)

N.º

Nombre

Descripción

1

Interruptor de corriente del calentador

Se utiliza para encender o apagar las operaciones del calentador. Esta función evita que el papel se vea afectado por la humedad cuando la máquina está encendida.

El calentador deshumidificador está disponible al adquirir una unidad sencilla/doble de alimentación de papel, una bandeja de gran capacidad (integrada) o una mesa de trabajo.

2

Conector de teléfono 3 (FAX3)

Se utiliza para conectar una línea telefónica de abonado general.

3

Conector de teléfono 4 (FAX4)

Se utiliza para conectar una línea telefónica de abonado general.

4

Conector para teléfono (TEL PORT1)

Se utiliza para conectar un cable telefónico.

Enchufe el cable a este conector cuando utilice una sola línea telefónica.

5

Conector para teléfono (PUERTO TEL 2)

Se utiliza para conectar un cable telefónico.

6

Conector de teléfono 2 (PUERTO LÍNEA 2)

Se utiliza para conectar una línea telefónica de abonado general.

7

Conector de teléfono 1 (PUERTO LÍNEA 1)

Se utiliza para conectar una línea telefónica de abonado general.

Enchufe el cable a este conector cuando utilice una sola línea telefónica.
